DƯỠNG KIỂM LỖ – PIN GAUGE

Dưỡng kiểm lỗ là dụng cụ kiểm tra dạng trụ tròn chính xác, trong đó đường kính ngoài của dưỡng là kích thước làm việc dùng để kiểm tra lỗ của chi tiết.

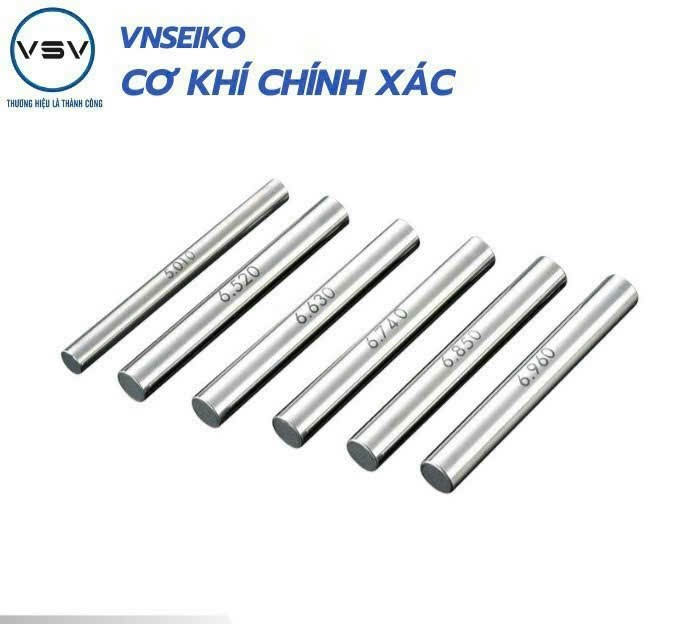

Sản phẩm trong hình được chế tạo với nhiều đường kính khác nhau và khắc trực tiếp kích thước trên thân dưỡng, giúp người sử dụng dễ nhận biết, lựa chọn và quản lý trong quá trình kiểm tra.

Dưỡng có thể được chế tạo theo từng kích thước riêng hoặc thành bộ dưỡng kiểm phục vụ nhiều dải kích thước khác nhau.

ĐẶC ĐIỂM KỸ THUẬT

• Kết cấu dạng trụ tròn chính xác.
• Kiểm soát chặt chẽ đường kính làm việc.
• Yêu cầu cao về độ tròn và độ thẳng.
• Bề mặt làm việc được hoàn thiện nhẵn.
• Có thể gia công nhiều đường kính và chiều dài khác nhau.
• Khắc kích thước hoặc mã nhận diện trên từng dưỡng.
• Gia công dung sai theo yêu cầu bản vẽ.
• Có thể chế tạo riêng từng kích thước hoặc theo bộ.
• Vật liệu và độ cứng được thực hiện theo yêu cầu kỹ thuật của khách hàng.

KÍCH THƯỚC

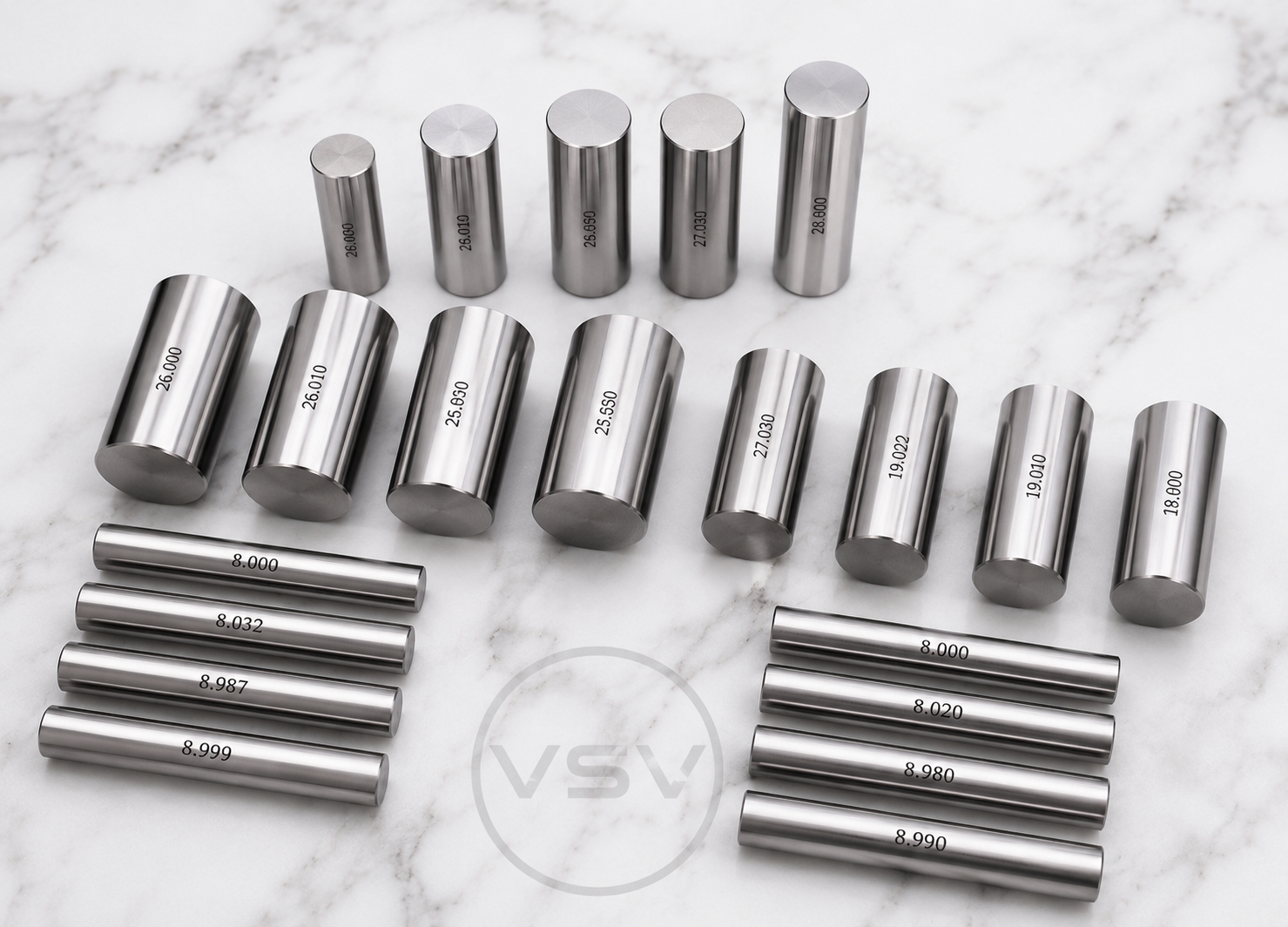

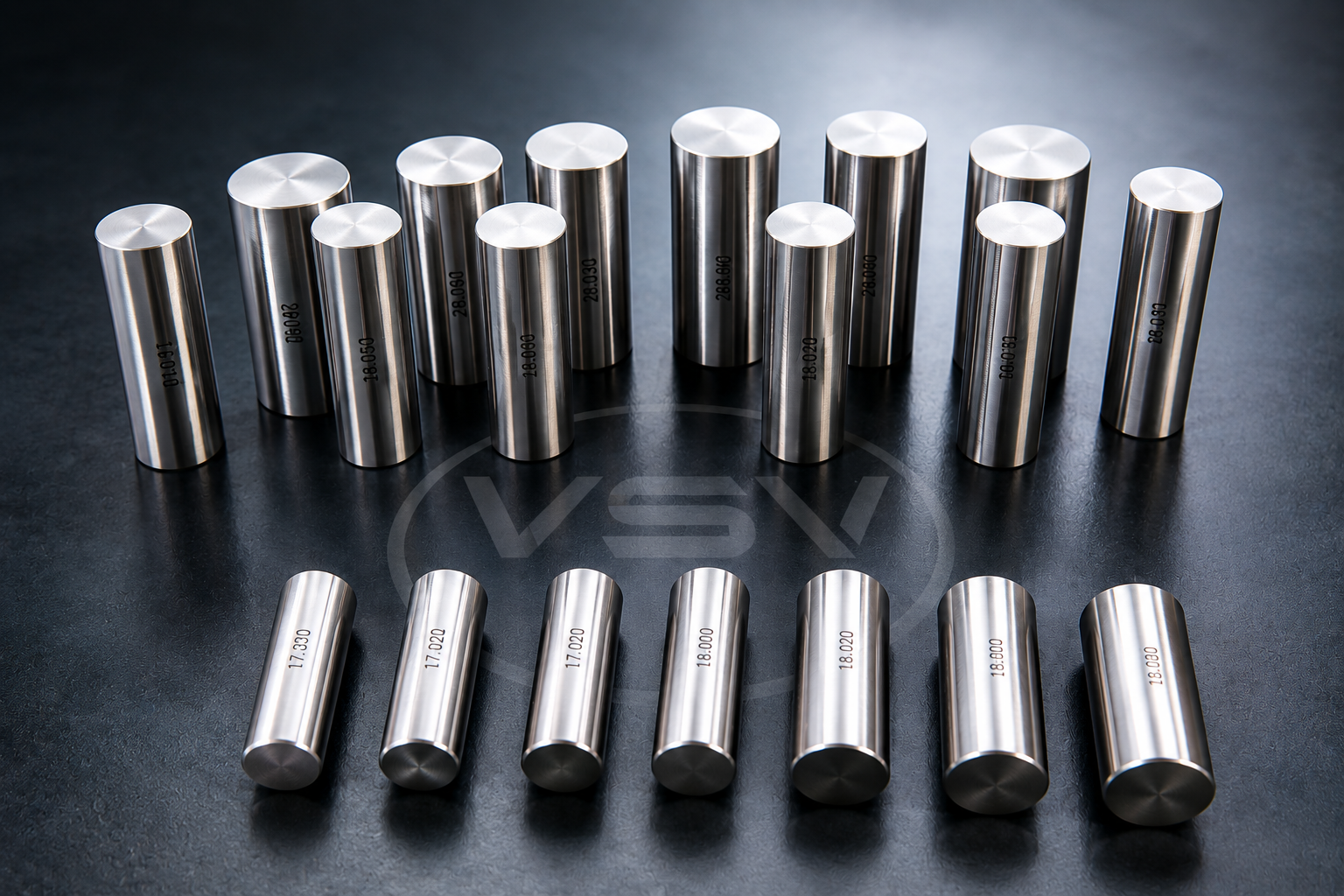

Hình ảnh thể hiện các dưỡng kiểm được chế tạo với nhiều đường kính khác nhau, từ dạng chốt nhỏ đến các dưỡng có đường kính lớn.

Các kích thước được khắc trực tiếp trên thân giúp phân biệt từng dưỡng khi sử dụng.

VNSEIKO nhận gia công kích thước theo bản vẽ của khách hàng, không giới hạn ở các kích thước minh họa trong hình.

NGUYÊN LÝ KIỂM TRA

Khi sử dụng, dưỡng kiểm được đưa vào lỗ cần kiểm tra để đánh giá kích thước.

Đối với hệ thống dưỡng được thiết kế theo nguyên lý GO/NO-GO, hai giới hạn được sử dụng để xác định nhanh tình trạng:

GO – Đạt: Dưỡng GO phải đi vào lỗ theo điều kiện kiểm tra đã thiết kế.

NO-GO – Không đạt: Dưỡng NO-GO không được đi vào lỗ vượt quá điều kiện cho phép.

Qua đó, người vận hành có thể xác định nhanh chi tiết ĐẠT/NG – PASS/FAIL mà không cần đọc trị số đo trên dụng cụ.

ỨNG DỤNG

Dưỡng kiểm lỗ được sử dụng để:

• Kiểm tra đường kính lỗ.
• Kiểm tra lỗ sau gia công CNC.
• Kiểm tra lỗ trên chi tiết tiện, phay.
• Kiểm tra kích thước trong sản xuất hàng loạt.
• Kiểm tra sản phẩm tại công đoạn QC.
• Kiểm tra nhanh tại dây chuyền sản xuất.
• Làm chuẩn kiểm trong đồ gá kiểm tra.
• Ứng dụng trong cơ khí chính xác, khuôn mẫu và sản xuất linh kiện.

ƯU ĐIỂM

• Kiểm tra nhanh và thao tác đơn giản.
• Không cần đọc trị số đo trong kiểm tra giới hạn.
• Phù hợp kiểm tra số lượng lớn.
• Hạn chế sai khác do thao tác đọc kết quả.
• Dễ nhận diện nhờ kích thước được khắc trên thân.
• Có thể chế tạo theo kích thước đặc biệt của từng sản phẩm.
• Thuận tiện xây dựng thành bộ dưỡng phục vụ kiểm soát nhiều kích thước.

NĂNG LỰC GIA CÔNG VNSEIKO

VNSEIKO nhận gia công Dưỡng kiểm lỗ – Pin Gauge theo bản vẽ và yêu cầu kỹ thuật của khách hàng, kiểm soát các thông số theo hồ sơ kỹ thuật như:

• Đường kính dưỡng.
• Chiều dài dưỡng.
• Dung sai đường kính.
• Độ tròn.
• Độ thẳng.
• Độ đồng tâm.
• Độ nhám bề mặt.
• Vật liệu.
• Độ cứng và xử lý nhiệt.
• Khắc kích thước.
• Khắc mã sản phẩm/mã quản lý.

Nhận gia công dưỡng đơn, dưỡng GO/NO-GO, bộ dưỡng nhiều kích thước và dưỡng kiểm kích thước đặc biệt theo bản vẽ.
