DƯỠNG KIỂM VÒNG GO – PRECISION GO RING GAUGE

Dưỡng kiểm vòng GO có kết cấu dạng vòng tròn với đường kính trong được gia công chính xác, đóng vai trò là bề mặt chức năng để kiểm tra đường kính ngoài của chi tiết.

Khi kiểm tra, chi tiết dạng trục được đưa qua lỗ của dưỡng theo điều kiện kiểm đã quy định. Phương pháp này cho phép người vận hành đánh giá nhanh kích thước mà không cần đọc trực tiếp trị số như khi sử dụng dụng cụ đo hiển thị.

Sản phẩm đặc biệt phù hợp với kiểm tra hàng loạt, kiểm tra tại công đoạn gia công và QC/KCS.

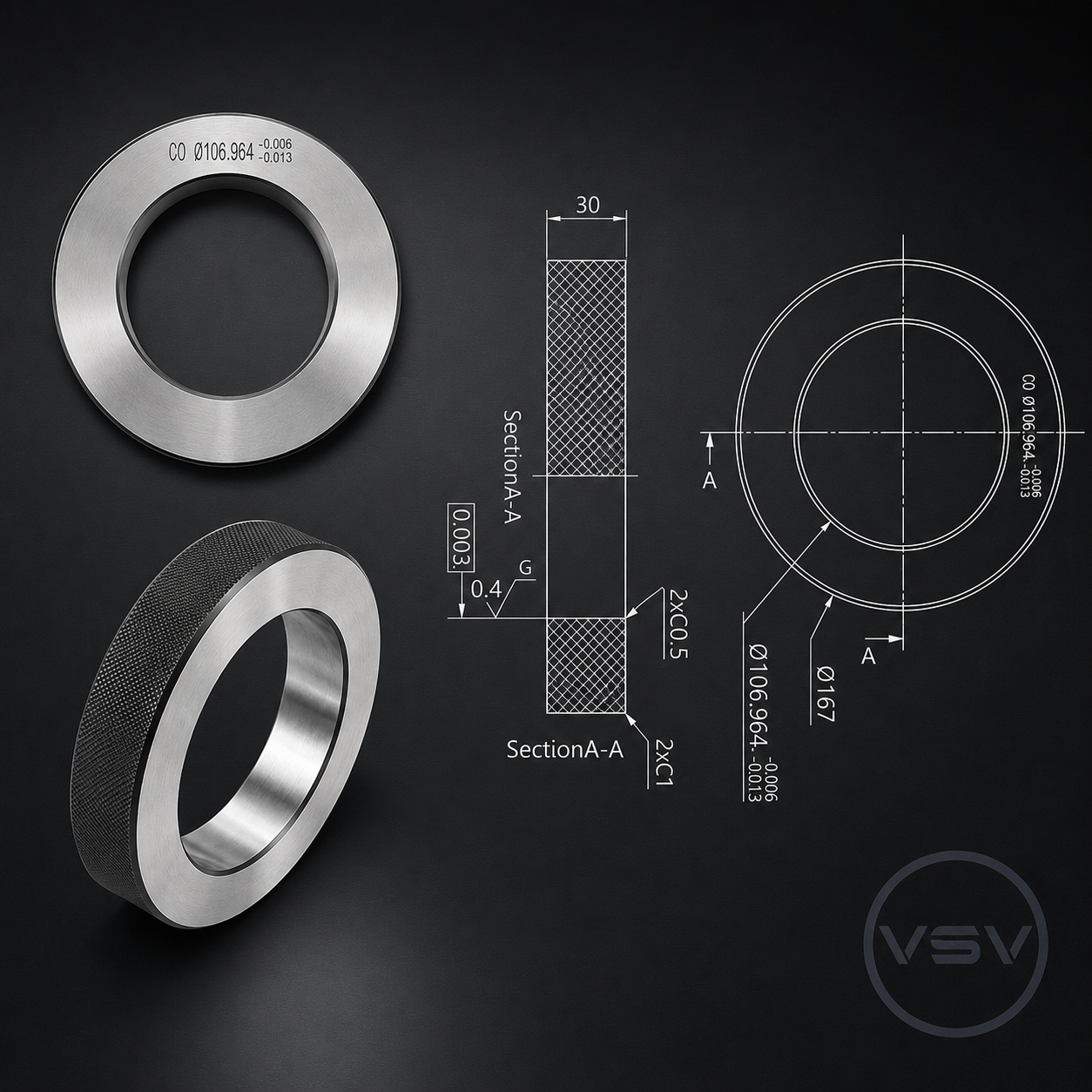

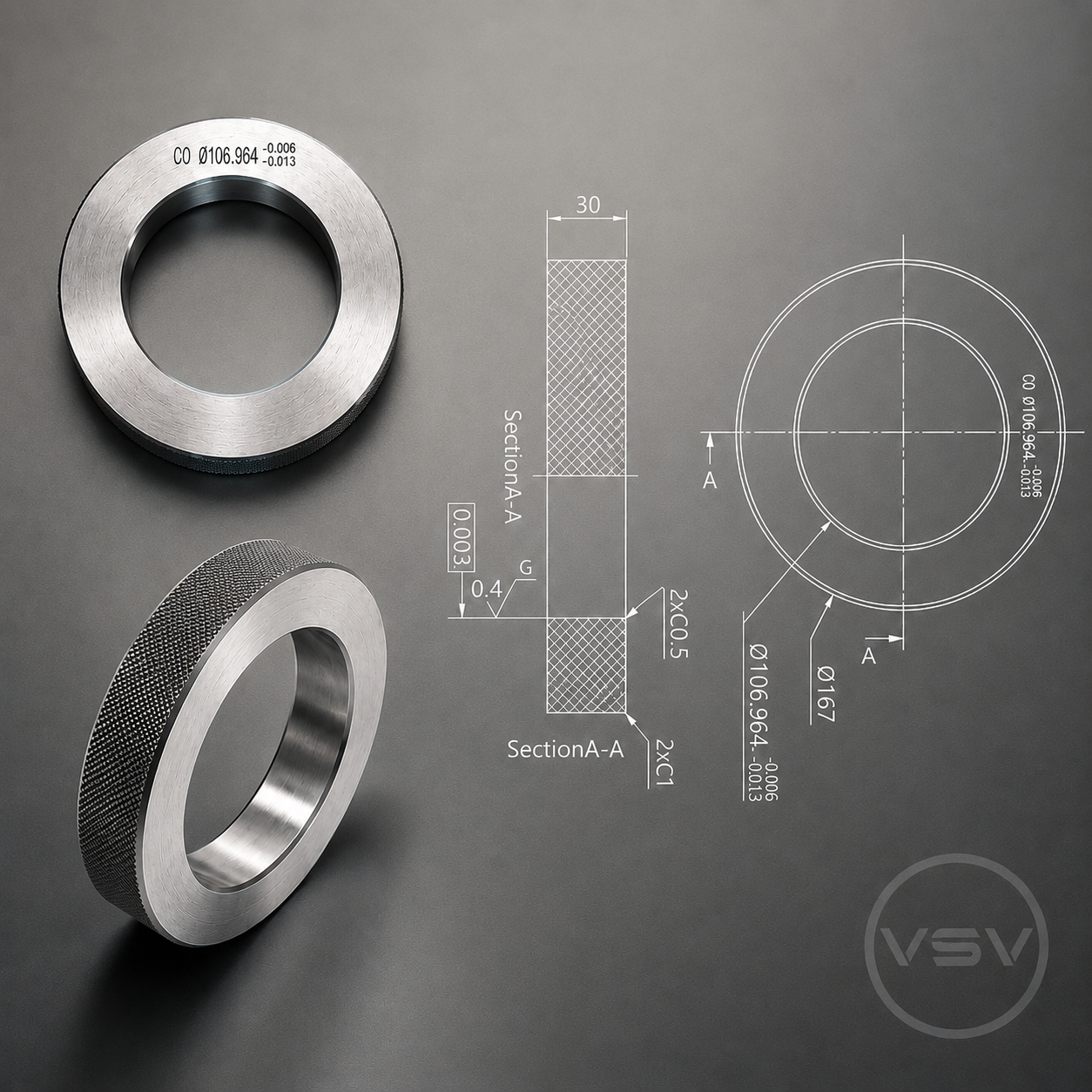

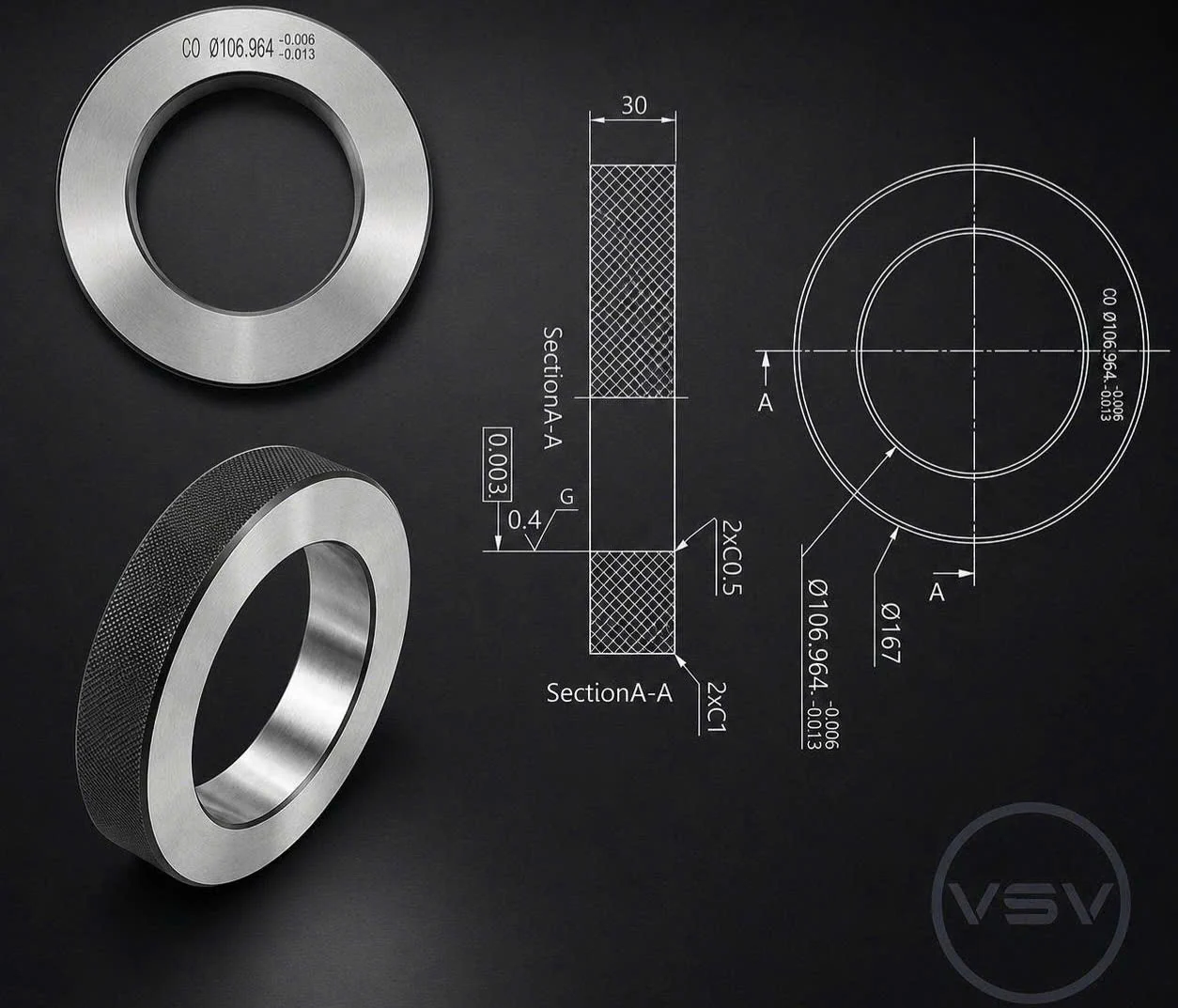

THÔNG SỐ THỂ HIỆN TRÊN HÌNH

Đường kính kiểm:
Ø106.964 mm

Dung sai đường kính kiểm:
-0.006 / -0.013 mm

Đường kính ngoài:
Ø167 mm

Chiều dày:
30 mm

Vát mép:
Hình thể hiện các vị trí vát mép C0.5 và C1.

Các yêu cầu hình học và bề mặt khác được thực hiện theo bản vẽ kỹ thuật tương ứng.

CẤU TẠO

• Thân dưỡng dạng vòng.
• Lỗ kiểm chính xác ở tâm.
• Bề mặt đường kính trong là vùng kiểm chức năng.
• Thân ngoài có kích thước lớn tạo độ cứng vững.
• Bề mặt chu vi ngoài được khía nhám.
• Hai mặt đầu được gia công hoàn thiện.
• Có thể khắc kích thước, dung sai, GO và mã quản lý trực tiếp trên dưỡng.

ĐẶC ĐIỂM KỸ THUẬT

• Đường kính kiểm lớn Ø106.964 mm.
• Dung sai đường kính chặt.
• Kiểm soát độ tròn của lỗ.
• Kiểm soát độ trụ của bề mặt kiểm.
• Yêu cầu độ đồng tâm theo bản vẽ.
• Hai mặt đầu yêu cầu độ phẳng và quan hệ hình học theo hồ sơ kỹ thuật.
• Bề mặt kiểm được gia công và hoàn thiện chính xác.
• Chu vi ngoài khía nhám giúp cầm nắm chắc chắn.

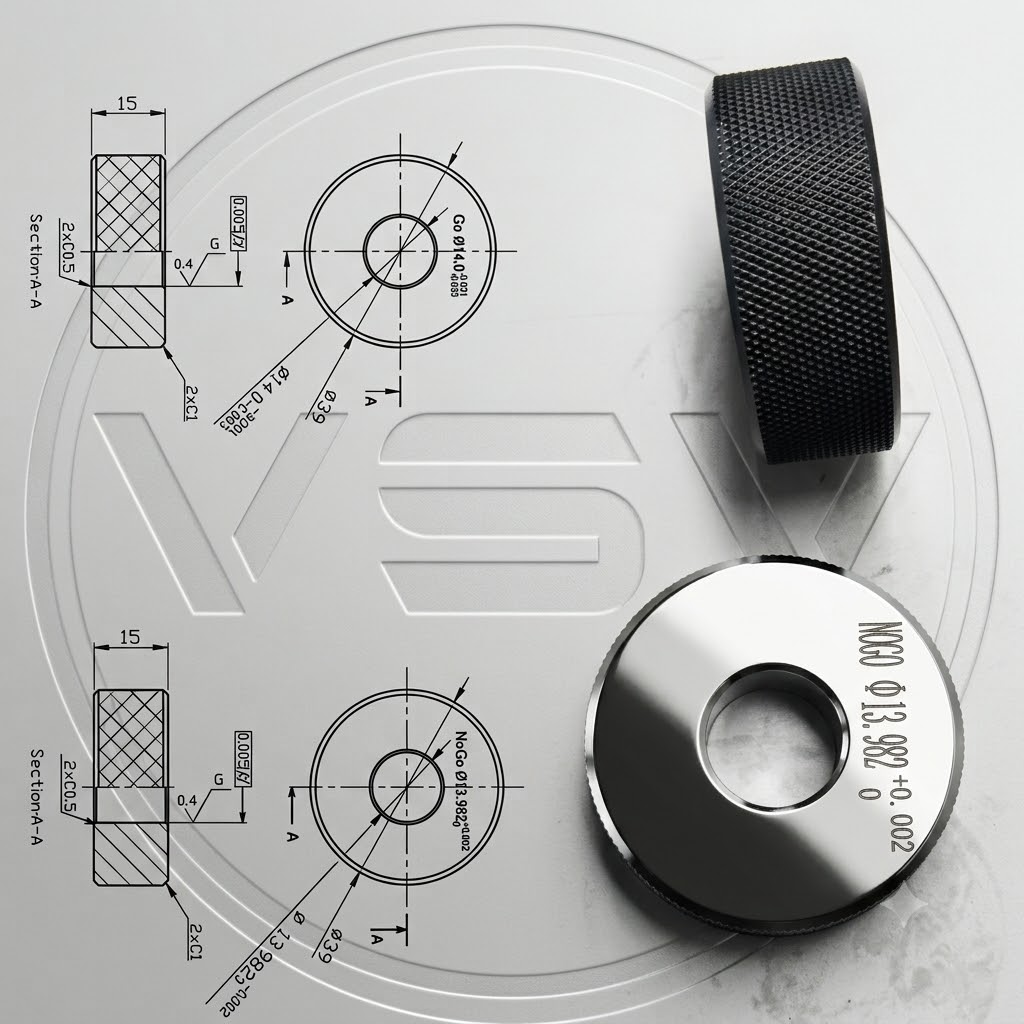

• Có thể chế tạo thành dưỡng GO hoặc NO-GO theo yêu cầu.

NGUYÊN LÝ KIỂM TRA

Đối với dưỡng vòng GO, chi tiết cần kiểm phải có khả năng đi qua dưỡng theo điều kiện kiểm tra được quy định.

Khi sử dụng kết hợp với dưỡng NO-GO, hai dưỡng giúp xác định nhanh đường kính ngoài của chi tiết có nằm trong giới hạn kích thước cho phép hay không.

Phương pháp kiểm giới hạn phù hợp với sản xuất hàng loạt vì cho kết quả trực tiếp ĐẠT/NG – PASS/FAIL.

ỨNG DỤNG

Dưỡng kiểm vòng kích thước lớn được sử dụng để:

• Kiểm tra đường kính ngoài của trục.
• Kiểm tra cổ trục.
• Kiểm tra chi tiết dạng trụ đường kính lớn.
• Kiểm tra chi tiết sau tiện CNC.
• Kiểm tra chi tiết sau mài tròn.
• Kiểm tra linh kiện máy chính xác.
• Kiểm tra tại công đoạn QC/KCS.
• Kiểm tra nhanh sản phẩm hàng loạt.
• Kiểm soát kích thước trong ngành cơ khí chính xác, máy móc và thiết bị công nghiệp.

ƯU ĐIỂM

• Kiểm tra nhanh kích thước ngoài.
• Phù hợp với đường kính lớn.
• Dễ xác định kết quả Đạt/Không đạt.
• Kết cấu vòng có độ cứng vững cao.
• Bề mặt ngoài khía nhám giúp thao tác thuận tiện.
• Thông số có thể khắc trực tiếp trên dưỡng.
• Có thể gia công riêng theo từng kích thước và miền dung sai.

NĂNG LỰC GIA CÔNG VNSEIKO

VNSEIKO nhận gia công Dưỡng kiểm vòng GO/NO-GO – Precision Ring Gauge theo bản vẽ, đáp ứng các yêu cầu kỹ thuật của khách hàng như:

• Đường kính kiểm.
• Dung sai đường kính.
• Đường kính ngoài.
• Chiều dày dưỡng.
• Độ tròn.
• Độ trụ.
• Độ đồng tâm.
• Độ phẳng.
• Độ song song.
• Độ vuông góc.
• Độ nhám bề mặt làm việc.
• Vát mép theo bản vẽ.
• Khía nhám chu vi ngoài.
• Vật liệu theo yêu cầu.
• Xử lý nhiệt và độ cứng theo bản vẽ.
• Khắc GO/NO-GO, kích thước, dung sai và mã quản lý.

VNSEIKO nhận gia công dưỡng vòng kích thước nhỏ đến kích thước lớn, dưỡng GO/NO-GO và dưỡng kiểm đặc biệt theo bản vẽ khách hàng.
