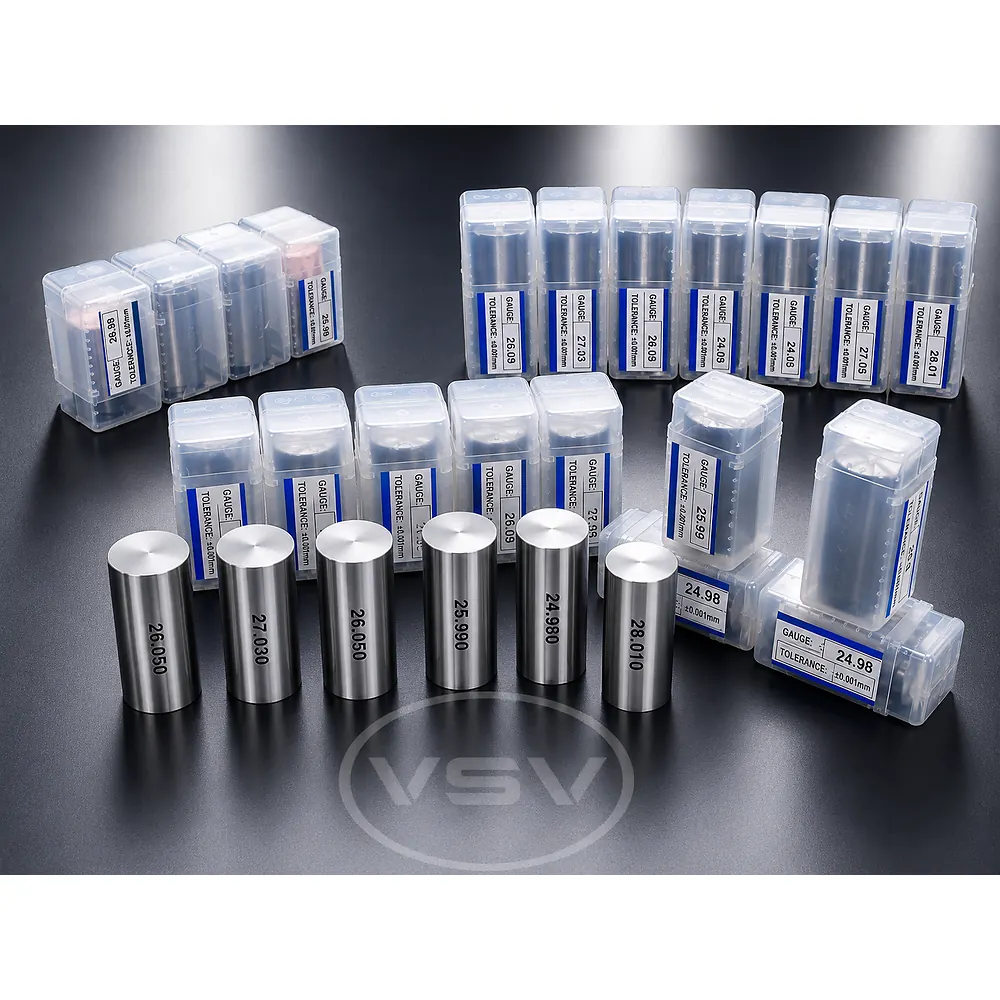

BỘ DƯỠNG KIỂM LỖ – PIN GAUGE SET

Bộ dưỡng kiểm lỗ gồm nhiều chốt trụ chính xác với các đường kính khác nhau. Đường kính ngoài của từng chốt là bề mặt chức năng dùng để kiểm tra đường kính lỗ.

Người kiểm tra lựa chọn dưỡng có kích thước phù hợp và đưa vào lỗ cần kiểm. Qua khả năng lắp của dưỡng với lỗ, có thể đánh giá nhanh kích thước theo phương pháp kiểm đã quy định.

Sản phẩm đặc biệt phù hợp với những doanh nghiệp có nhiều mã chi tiết hoặc nhiều kích thước lỗ cần kiểm tra thường xuyên.

CẤU TẠO BỘ DƯỠNG

Bộ sản phẩm có thể bao gồm:

• Dưỡng kiểm dạng chốt trụ nhỏ.
• Dưỡng kiểm đường kính trung bình.
• Dưỡng kiểm đường kính lớn.
• Dưỡng có chiều dài khác nhau theo yêu cầu.
• Dưỡng kiểm GO.
• Dưỡng kiểm NO-GO.
• Hộp riêng để bảo quản và nhận diện từng dưỡng.

Mỗi dưỡng có thể được khắc kích thước, mã sản phẩm hoặc mã quản lý trực tiếp trên thân.

ĐẶC ĐIỂM KỸ THUẬT

• Kết cấu chốt trụ chính xác.
• Nhiều đường kính trong cùng một bộ.
• Gia công đường kính theo dung sai yêu cầu.
• Kiểm soát độ tròn.
• Kiểm soát độ trụ và độ thẳng.
• Bề mặt làm việc hoàn thiện nhẵn.
• Khắc kích thước trực tiếp trên từng dưỡng.
• Có thể sản xuất theo dải kích thước riêng của khách hàng.
• Có thể cung cấp hộp bảo quản riêng cho từng dưỡng.
• Vật liệu, độ cứng và xử lý nhiệt theo bản vẽ kỹ thuật.

NGUYÊN LÝ KIỂM TRA

Dưỡng có đường kính xác định được đưa vào lỗ của chi tiết cần kiểm tra.

Đối với bộ dưỡng được thiết kế theo nguyên lý giới hạn:

GO: Dưỡng GO phải đi vào lỗ theo điều kiện kiểm được quy định.

NO-GO: Dưỡng NO-GO không được đi vào lỗ vượt quá điều kiện cho phép.

Qua đó, người vận hành có thể nhanh chóng xác định sản phẩm ĐẠT/NG – PASS/FAIL mà không cần đọc trực tiếp trị số trên dụng cụ đo.

ỨNG DỤNG

Bộ dưỡng kiểm lỗ được sử dụng để:

• Kiểm tra đường kính lỗ.
• Kiểm tra lỗ sau gia công CNC.
• Kiểm tra lỗ doa và lỗ mài chính xác.
• Kiểm tra linh kiện cơ khí.
• Kiểm tra kích thước trong quá trình sản xuất.
• Kiểm tra tại bộ phận QC/KCS.
• Kiểm tra sản phẩm hàng loạt.
• Hỗ trợ lựa chọn và xác định kích thước lỗ.
• Sử dụng trong cơ khí chính xác, khuôn mẫu, đồ gá, ô tô, xe máy, điện tử và thiết bị công nghiệp.

ƯU ĐIỂM

• Một bộ có nhiều kích thước kiểm khác nhau.
• Kiểm tra nhanh và thao tác đơn giản.
• Phù hợp với doanh nghiệp có nhiều mã sản phẩm.
• Kích thước được khắc trực tiếp giúp dễ nhận diện.
• Có thể bố trí hộp riêng giúp quản lý dưỡng.
• Thuận tiện cho kiểm tra tại dây chuyền.
• Có thể chế tạo theo đúng dải kích thước khách hàng thực tế cần sử dụng.
• Có thể thay thế riêng từng dưỡng khi cần.

NĂNG LỰC GIA CÔNG VNSEIKO

VNSEIKO nhận gia công Bộ dưỡng kiểm lỗ – Precision Pin Gauge Set theo bản vẽ và yêu cầu kỹ thuật của khách hàng, đáp ứng các yêu cầu như:

• Đường kính từng dưỡng.
• Dung sai đường kính.
• Chiều dài dưỡng.
• Độ tròn.
• Độ trụ.
• Độ thẳng.
• Độ đồng tâm.
• Độ nhám bề mặt.
• Vật liệu theo bản vẽ.
• Độ cứng và xử lý nhiệt theo yêu cầu.
• Khắc kích thước và mã quản lý.
• Phân loại dưỡng theo từng kích thước.
• Chế tạo dưỡng GO/NO-GO theo yêu cầu.

VNSEIKO nhận gia công từ một dưỡng riêng lẻ đến bộ dưỡng nhiều kích thước, phù hợp với yêu cầu kiểm tra thực tế của từng khách hàng.
