DƯỠNG KIỂM VÒNG – PLAIN RING GAUGE

Dưỡng kiểm vòng là loại dưỡng có lỗ chuẩn chính xác ở tâm, sử dụng bề mặt đường kính trong làm bề mặt kiểm tra kích thước ngoài của trục hoặc chi tiết dạng trụ.

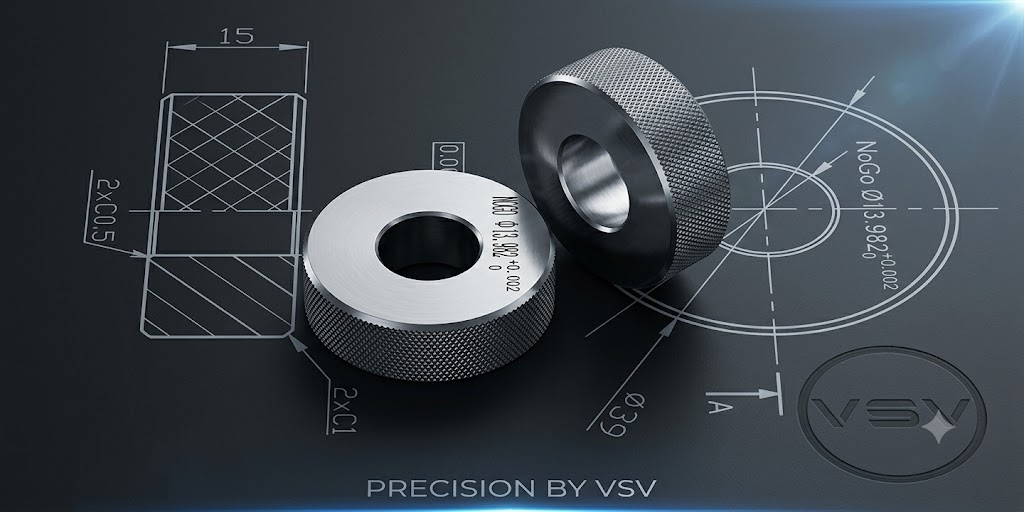

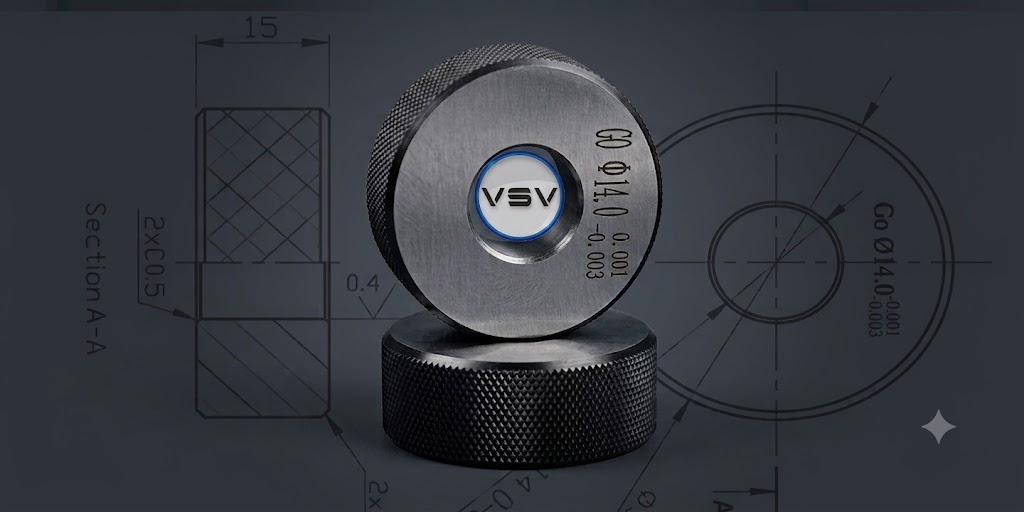

Trong hình, dưỡng được thiết kế với chiều dày 15 mm và phần ngoài được khía nhám giúp cầm nắm chắc chắn khi kiểm tra.

Trên mặt dưỡng thể hiện ký hiệu GO Ø14 cùng dung sai của đường kính làm việc, cho thấy đây là một dưỡng giới hạn được chế tạo với yêu cầu độ chính xác cao.

THÔNG SỐ THỂ HIỆN TRÊN HÌNH

Theo bản vẽ minh họa:

Chiều dày dưỡng: 15 mm

Đường kính kiểm GO: Ø14 mm

Dung sai được thể hiện trực tiếp trên bản vẽ sản phẩm. Các thông số cụ thể của từng dưỡng sẽ được gia công theo bản vẽ kỹ thuật và yêu cầu kiểm tra của khách hàng.

CẤU TẠO

Dưỡng gồm:

• Lỗ kiểm chính xác: bề mặt chức năng tiếp xúc với chi tiết cần kiểm.
• Thân dưỡng dạng vòng: tạo độ cứng vững khi sử dụng.
• Bề mặt ngoài khía nhám: tăng độ bám khi cầm và thao tác.
• Mặt dưỡng: có thể khắc GO/NO-GO, kích thước, dung sai và mã quản lý.

NGUYÊN LÝ KIỂM GO/NO-GO

Đối với dưỡng kiểm đường kính ngoài của trục:

Dưỡng GO: Chi tiết phải đi qua dưỡng GO theo điều kiện kiểm được quy định.

Dưỡng NO-GO: Chi tiết không được đi qua dưỡng NO-GO vượt quá giới hạn cho phép.

Việc sử dụng cặp dưỡng GO và NO-GO cho phép xác định nhanh kích thước ngoài của chi tiết có nằm trong miền dung sai cho phép hay không.

ĐẶC ĐIỂM KỸ THUẬT

• Dạng vòng tròn có lỗ kiểm chính xác.
• Kiểm tra đường kính ngoài của chi tiết.
• Có thể chế tạo thành cặp GO/NO-GO.
• Dung sai đường kính làm việc theo bản vẽ.
• Yêu cầu cao về độ tròn và độ trụ.
• Bề mặt làm việc được hoàn thiện chính xác.
• Thân ngoài khía nhám thuận tiện thao tác.
• Có thể khắc kích thước và mã dưỡng.
• Vật liệu, độ cứng và xử lý nhiệt theo yêu cầu kỹ thuật.

ỨNG DỤNG

Dưỡng kiểm vòng được sử dụng để:

• Kiểm tra đường kính ngoài của trục.
• Kiểm tra chốt trụ.
• Kiểm tra các bậc trục.
• Kiểm tra chi tiết sau tiện và mài.
• Kiểm tra chi tiết CNC chính xác.
• Kiểm tra nhanh tại dây chuyền sản xuất.
• Kiểm tra tại bộ phận QC.
• Kiểm soát sản phẩm sản xuất hàng loạt.
• Ứng dụng trong cơ khí chính xác, khuôn mẫu, ô tô, xe máy và linh kiện công nghiệp.

ƯU ĐIỂM

• Kiểm tra nhanh PASS/FAIL.
• Thao tác đơn giản.
• Không cần đọc trị số đo khi kiểm giới hạn.
• Phù hợp kiểm tra số lượng lớn.
• Kết cấu cứng vững.
• Bề mặt khía nhám giúp dễ cầm.
• Có thể chế tạo riêng theo từng kích thước và dung sai.

NĂNG LỰC GIA CÔNG VNSEIKO

VNSEIKO nhận gia công Dưỡng kiểm vòng GO/NO-GO – Plain Ring Gauge theo bản vẽ, đáp ứng các yêu cầu như:

• Đường kính kiểm GO.
• Đường kính kiểm NO-GO.
• Dung sai đường kính.
• Đường kính ngoài của dưỡng.
• Chiều dày dưỡng.
• Độ tròn.
• Độ trụ.
• Độ đồng tâm.
• Độ vuông góc.
• Độ nhám bề mặt làm việc.
• Khía nhám bề mặt ngoài.
• Vật liệu và xử lý nhiệt theo bản vẽ.
• Khắc GO/NO-GO, kích thước, dung sai và mã quản lý.

VNSEIKO nhận gia công dưỡng đơn, cặp dưỡng GO/NO-GO và dưỡng kiểm đặc biệt theo bản vẽ khách hàng.
