DƯỠNG KIỂM DẠNG VÒNG – RING GAUGE

Dưỡng kiểm dạng vòng có kết cấu hình trụ rỗng, trong đó đường kính trong D1 là một trong các bề mặt chức năng quan trọng để kiểm tra kích thước ngoài của chi tiết.

Khi sử dụng làm dưỡng kiểm giới hạn, sản phẩm có thể được chế tạo thành cặp kích thước tương ứng với giới hạn GO/NO-GO, giúp kiểm tra nhanh chi tiết đạt hay không đạt yêu cầu kích thước.

Đặc biệt, loại dưỡng này yêu cầu độ chính xác cao về đường kính, độ tròn, độ đồng tâm và chất lượng bề mặt làm việc.

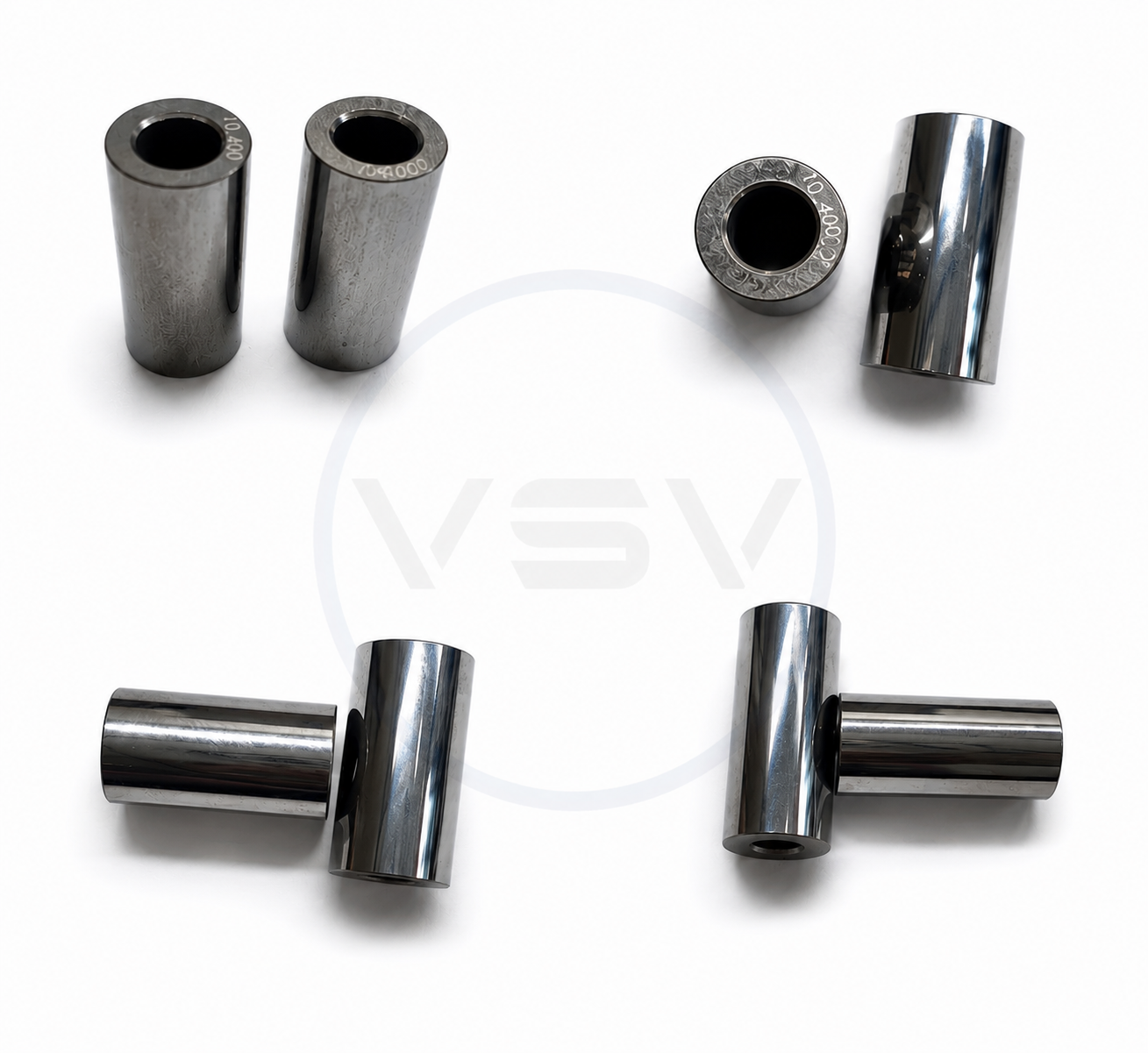

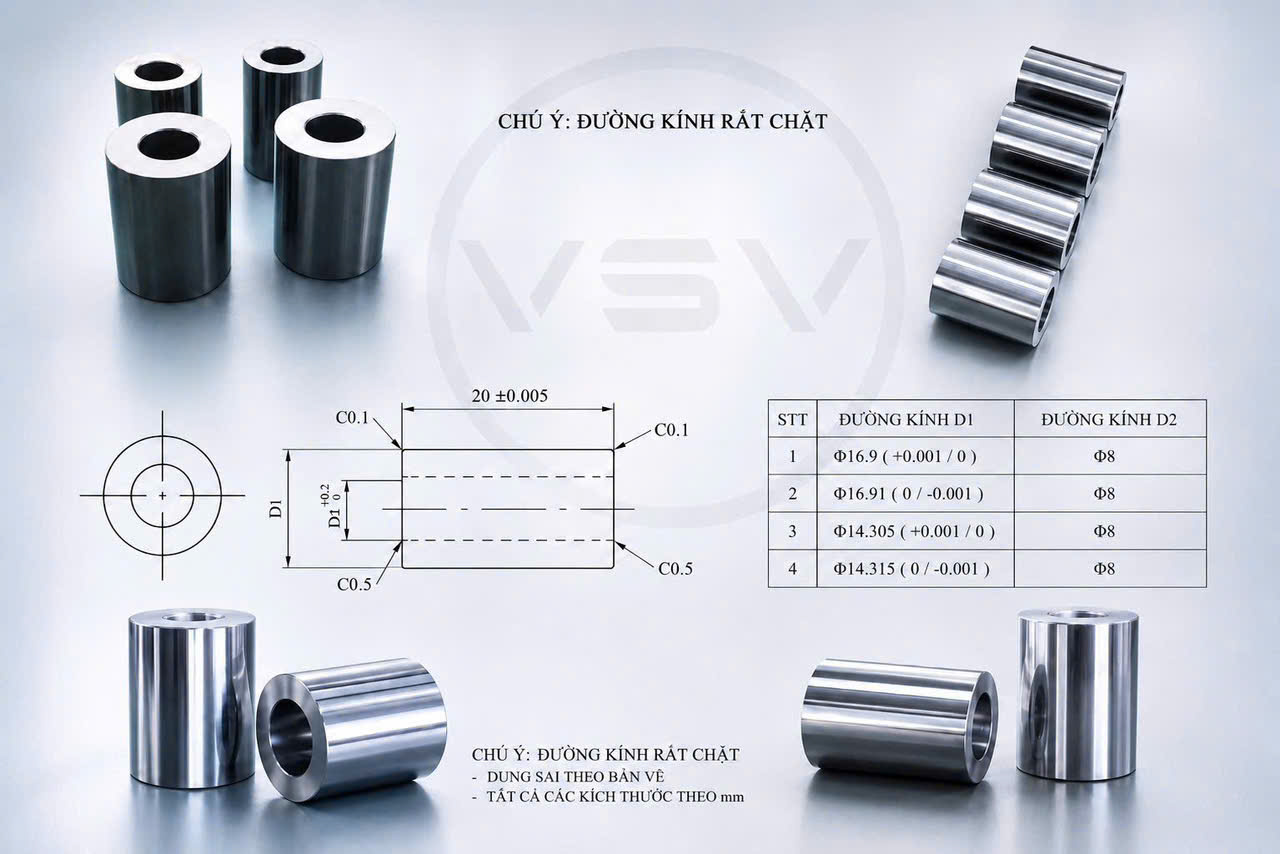

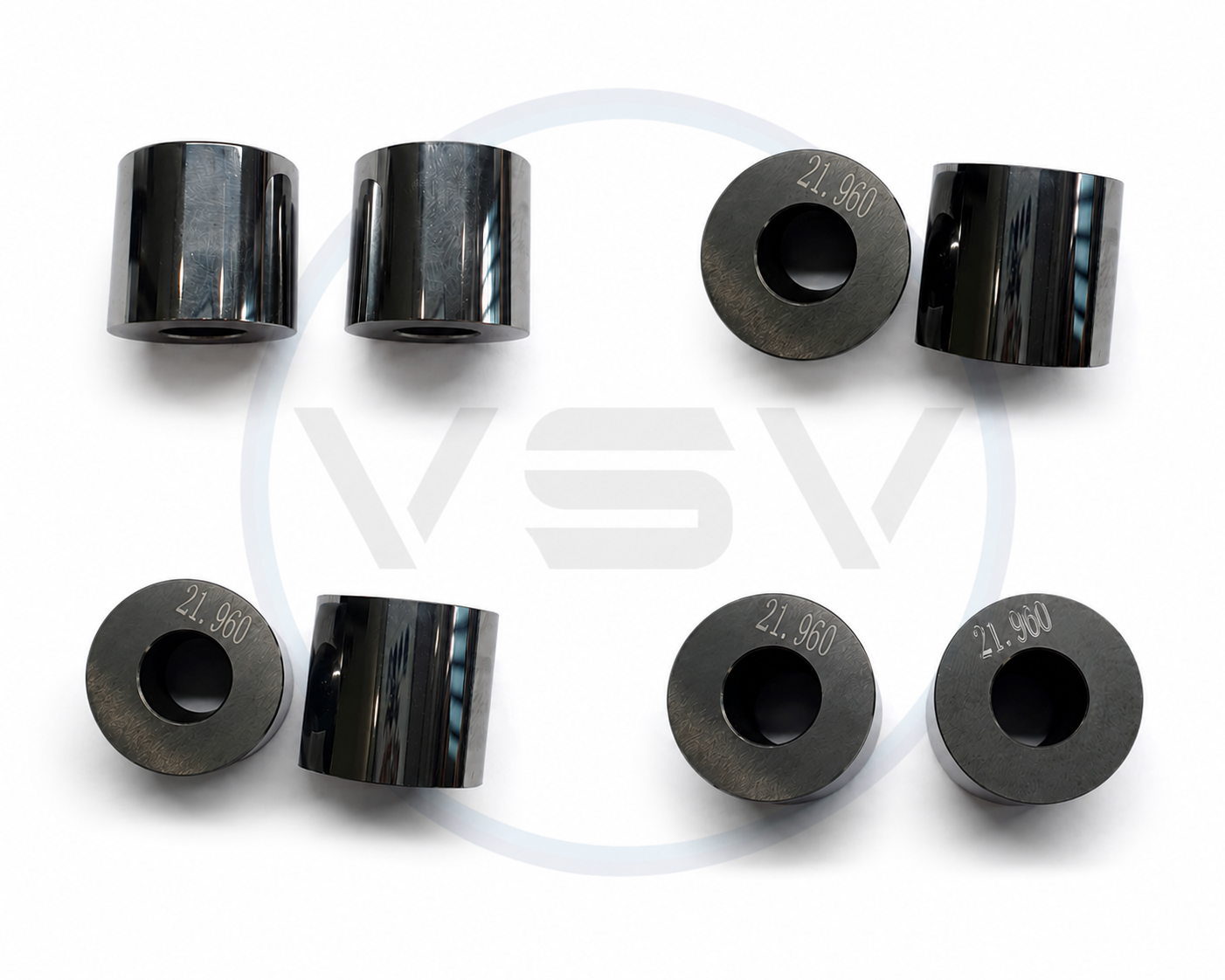

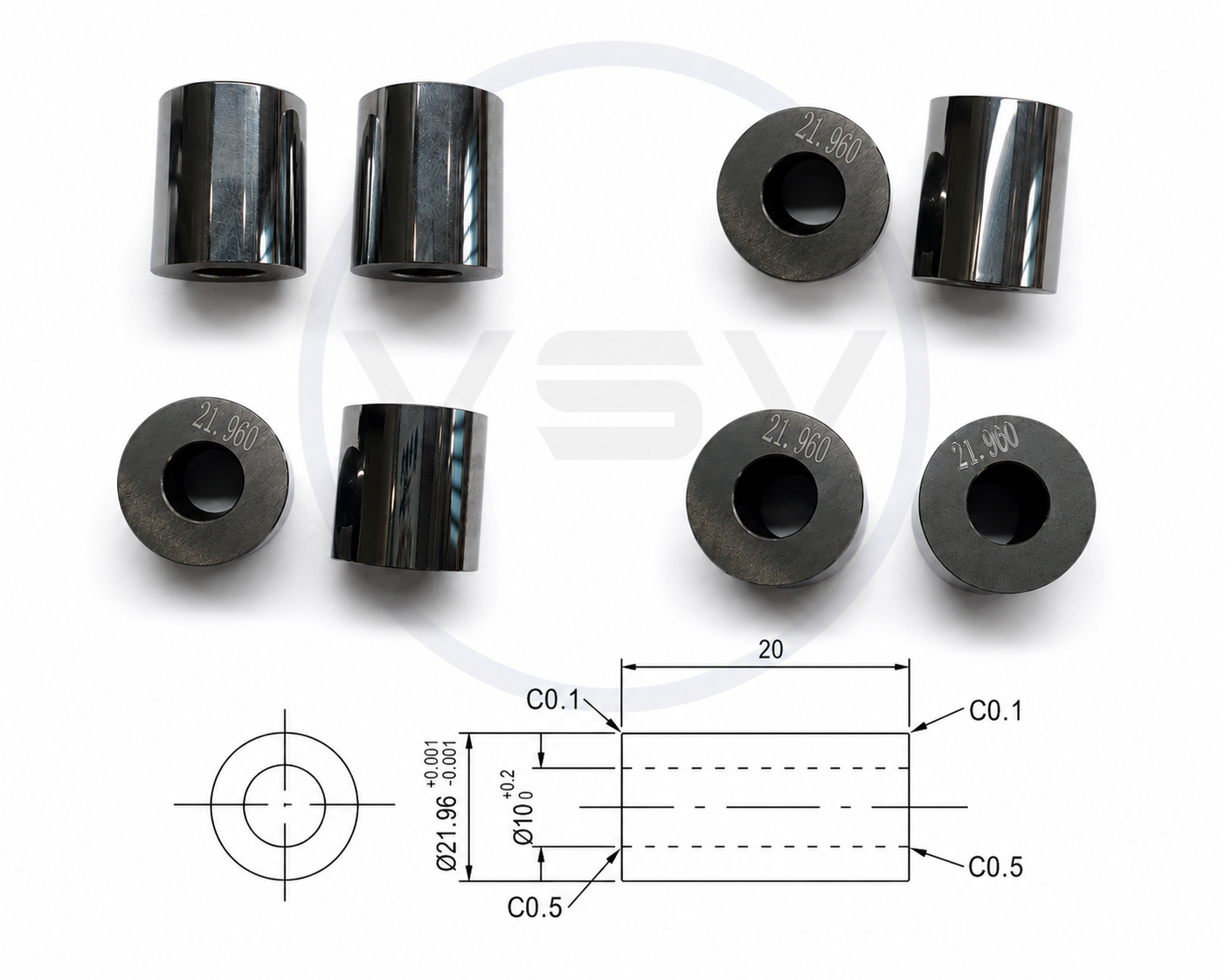

THÔNG SỐ THỂ HIỆN TRÊN BẢN VẼ

Chiều dài tổng thể:

L = 20 ±0.005 mm

Các kích thước đường kính thể hiện trong hình:

Bản vẽ đồng thời thể hiện các yêu cầu vát mép C0.1 và C0.5 tại các vị trí tương ứng.

ĐẶC ĐIỂM KỸ THUẬT

• Kết cấu dạng trụ rỗng.
• Gia công đường kính với dung sai rất chặt.
• Kiểm soát chính xác đường kính làm việc.
• Yêu cầu cao về độ tròn.
• Kiểm soát độ đồng tâm giữa các bề mặt trụ.
• Bề mặt làm việc được hoàn thiện nhẵn.
• Có thể gia công theo từng kích thước riêng biệt.
• Dung sai và kích thước được thực hiện theo bản vẽ khách hàng.
• Có thể chế tạo theo cặp dưỡng giới hạn GO/NO-GO.

NGUYÊN LÝ KIỂM TRA

Khi sử dụng để kiểm tra đường kính ngoài của trục hoặc chi tiết, chi tiết được đưa vào lỗ chuẩn của dưỡng.

Với dưỡng giới hạn:

GO: Chi tiết phải đi qua dưỡng GO theo điều kiện kiểm được quy định.

NO-GO: Chi tiết không được đi qua dưỡng NO-GO theo điều kiện quy định.

Nhờ đó, người vận hành có thể đánh giá nhanh ĐẠT/NG mà không cần đọc trực tiếp trị số kích thước.

ỨNG DỤNG

Dưỡng kiểm dạng vòng có thể sử dụng trong:

• Kiểm tra đường kính ngoài của trục.
• Kiểm tra chi tiết trụ chính xác.
• Kiểm tra giới hạn kích thước GO/NO-GO.
• Kiểm tra chi tiết sau tiện và mài.
• Kiểm tra sản phẩm gia công CNC.
• Kiểm tra tại công đoạn QC.
• Kiểm tra sản phẩm sản xuất hàng loạt.
• Làm chuẩn trong hệ thống dưỡng kiểm và đồ gá kiểm tra.

NĂNG LỰC GIA CÔNG VNSEIKO

VNSEIKO nhận gia công Dưỡng kiểm dạng vòng – Precision Ring Gauge theo bản vẽ, với các yêu cầu kỹ thuật như:

• Đường kính trong.
• Đường kính ngoài.
• Chiều dài dưỡng.
• Dung sai kích thước.
• Độ tròn.
• Độ trụ.
• Độ đồng tâm.
• Độ vuông góc.
• Độ nhám bề mặt.
• Vát mép theo bản vẽ.
• Vật liệu và xử lý nhiệt theo yêu cầu.
• Khắc mã, kích thước hoặc ký hiệu GO/NO-GO theo yêu cầu.

VNSEIKO nhận gia công dưỡng đơn, cặp dưỡng GO/NO-GO và dưỡng kiểm đặc biệt theo bản vẽ khách hàng.
