BỘ DƯỠNG KIỂM CĂN MẪU – GAUGE BLOCK SET

Căn mẫu là một dạng chuẩn chiều dài chính xác được sử dụng phổ biến trong đo lường cơ khí.

Mỗi căn có hai bề mặt đo được hoàn thiện với yêu cầu cao về độ phẳng, độ song song và kích thước chiều dài. Nhiều căn có thể được tổ hợp để tạo thành kích thước chuẩn cần sử dụng.

Bộ căn mẫu giúp phục vụ kiểm tra dụng cụ đo, thiết lập kích thước chuẩn và hỗ trợ kiểm soát chất lượng trong gia công cơ khí chính xác.

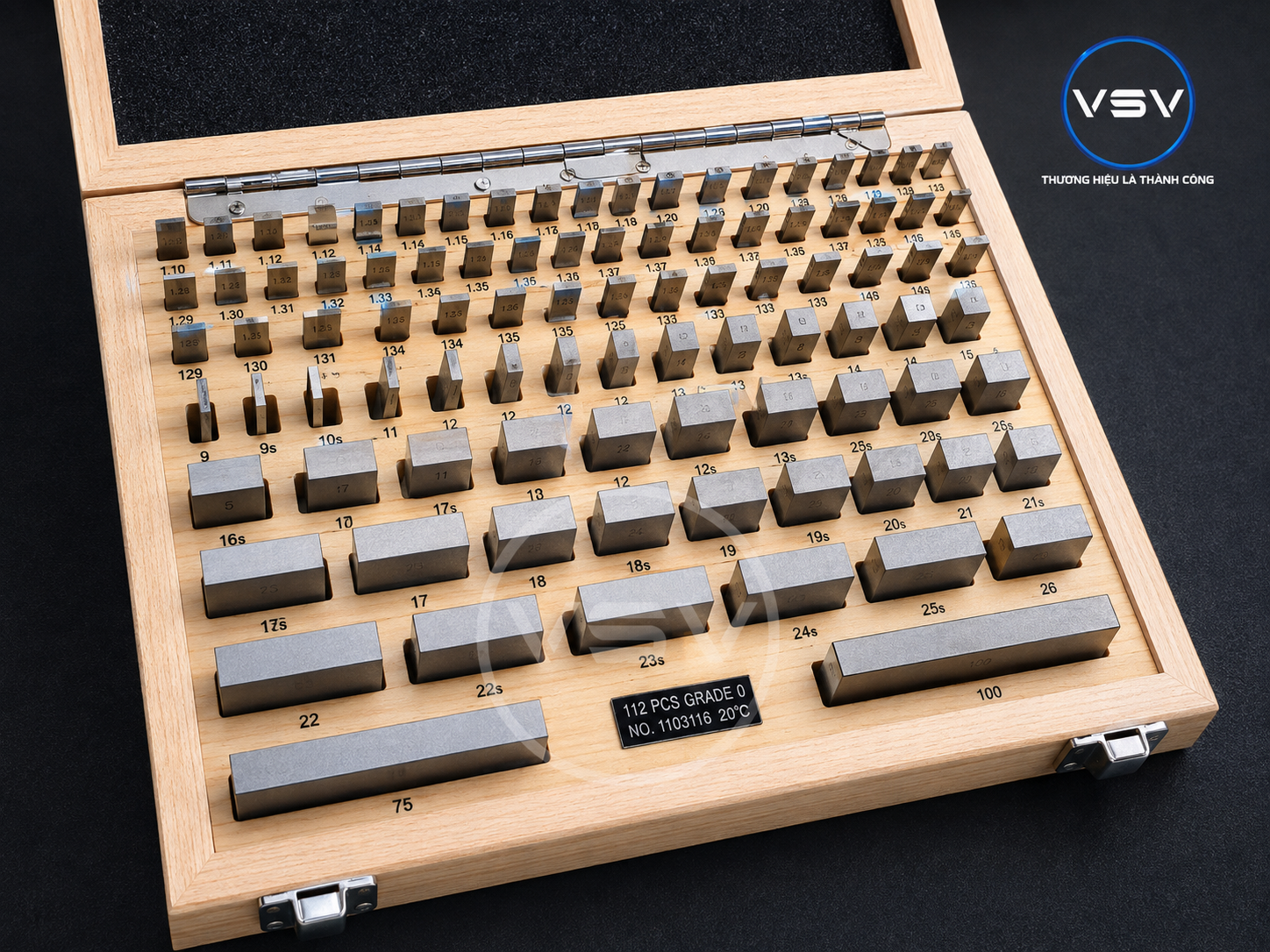

THÔNG TIN THỂ HIỆN TRÊN SẢN PHẨM

Theo hình ảnh:

Số lượng: 112 PCS
Cấp chính xác: GRADE 0
Nhiệt độ tham chiếu thể hiện: 20°C

Bộ căn gồm nhiều kích thước khác nhau được sắp xếp theo từng vị trí trong hộp để thuận tiện lựa chọn và quản lý.

ĐẶC ĐIỂM KỸ THUẬT

• Bộ căn gồm nhiều kích thước tiêu chuẩn khác nhau.
• Bề mặt đo được hoàn thiện chính xác.
• Yêu cầu cao về độ phẳng.
• Yêu cầu cao về độ song song giữa hai mặt đo.
• Có thể sử dụng từng căn riêng biệt.
• Có thể tổ hợp nhiều căn để tạo kích thước cần thiết.
• Mỗi căn có ký hiệu/kích thước để nhận diện.
• Hộp chuyên dụng giúp sắp xếp và bảo quản từng căn.
• Bộ trong hình thể hiện cấp chính xác Grade 0.

NGUYÊN LÝ SỬ DỤNG

Khi cần một kích thước chuẩn cụ thể, người sử dụng lựa chọn một hoặc nhiều căn có kích thước phù hợp.

Các căn có thể được ghép thành một tổ hợp kích thước để tạo chiều dài chuẩn phục vụ công việc đo kiểm.

Ví dụ, thay vì phải có một dưỡng riêng cho mọi kích thước cần kiểm, có thể lựa chọn và tổ hợp các căn phù hợp để đạt kích thước mong muốn.

ỨNG DỤNG

Bộ căn mẫu được sử dụng trong:

• Kiểm tra và thiết lập dụng cụ đo.
• Kiểm tra panme.
• Kiểm tra đồng hồ so và thiết bị đo chiều dài phù hợp.
• Thiết lập kích thước chuẩn trong quá trình đo kiểm.
• Hỗ trợ kiểm tra dưỡng và đồ gá.
• Phòng QC/KCS.
• Phòng đo lường.
• Gia công cơ khí chính xác.
• Sản xuất khuôn mẫu.
• Kiểm tra và quản lý chất lượng sản phẩm.

ƯU ĐIỂM

• Có nhiều kích thước trong cùng một bộ.
• Có thể tổ hợp để tạo nhiều giá trị chiều dài khác nhau.
• Thuận tiện cho công tác đo kiểm chính xác.
• Dễ lựa chọn nhờ từng vị trí được phân chia theo kích thước.
• Có hộp bảo quản chuyên dụng.
• Phù hợp sử dụng tại phòng đo và bộ phận kiểm soát chất lượng.

YÊU CẦU BẢO QUẢN

Do bề mặt làm việc của căn mẫu yêu cầu độ chính xác cao, khi sử dụng cần:

• Giữ sạch bề mặt đo.
• Tránh va đập và làm xước bề mặt.
• Không để lẫn các căn sau khi sử dụng.
• Đặt căn về đúng vị trí trong hộp.
• Bảo quản trong điều kiện phù hợp với yêu cầu đo lường.
• Vệ sinh và bảo quản bề mặt sau khi sử dụng.

NĂNG LỰC GIA CÔNG VNSEIKO

VNSEIKO nhận gia công các loại dưỡng kiểm, căn chuẩn và chi tiết chuẩn theo bản vẽ, đáp ứng các yêu cầu kỹ thuật của khách hàng về:

• Kích thước.
• Dung sai.
• Độ phẳng.
• Độ song song.
• Độ vuông góc.
• Độ nhám bề mặt.
• Vật liệu theo bản vẽ.
• Độ cứng và xử lý nhiệt theo yêu cầu.
• Mài chính xác.
• Khắc kích thước và mã quản lý.

Đối với các căn chuẩn đặc biệt không thuộc bộ tiêu chuẩn, VNSEIKO có thể gia công theo kích thước và yêu cầu kỹ thuật trên bản vẽ khách hàng.
