DƯỠNG KIỂM REN GO/NO-GO – THREAD PLUG GAUGE

Dưỡng kiểm ren dạng Plug Gauge được sử dụng để kiểm tra ren trong của các chi tiết cơ khí.

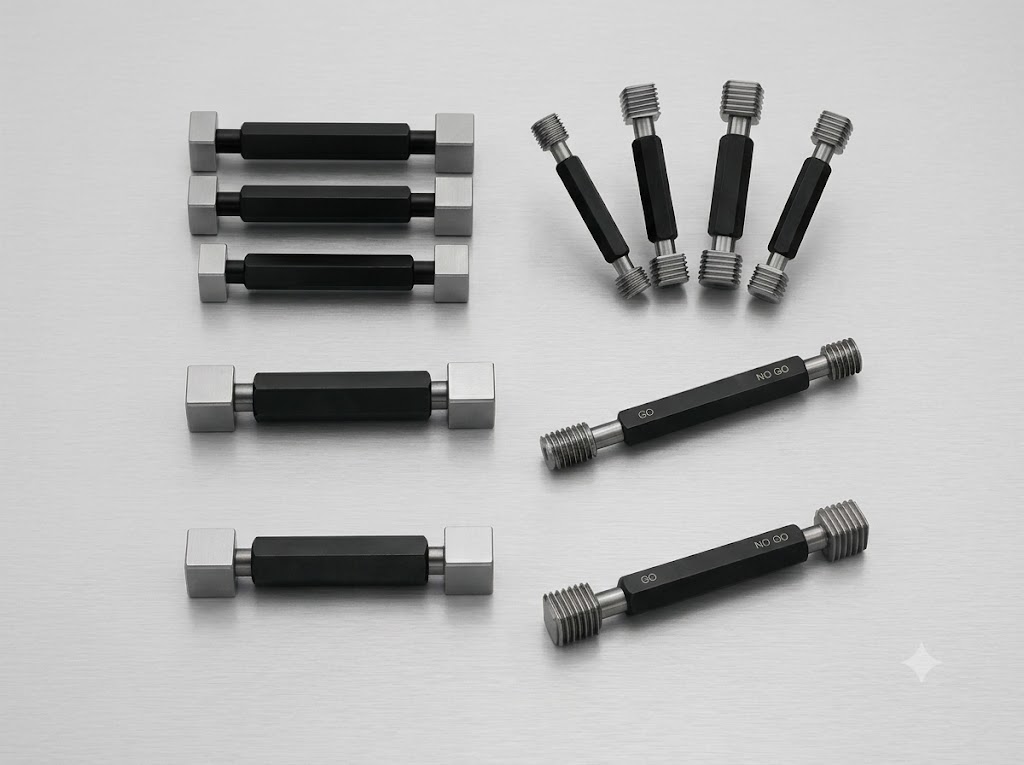

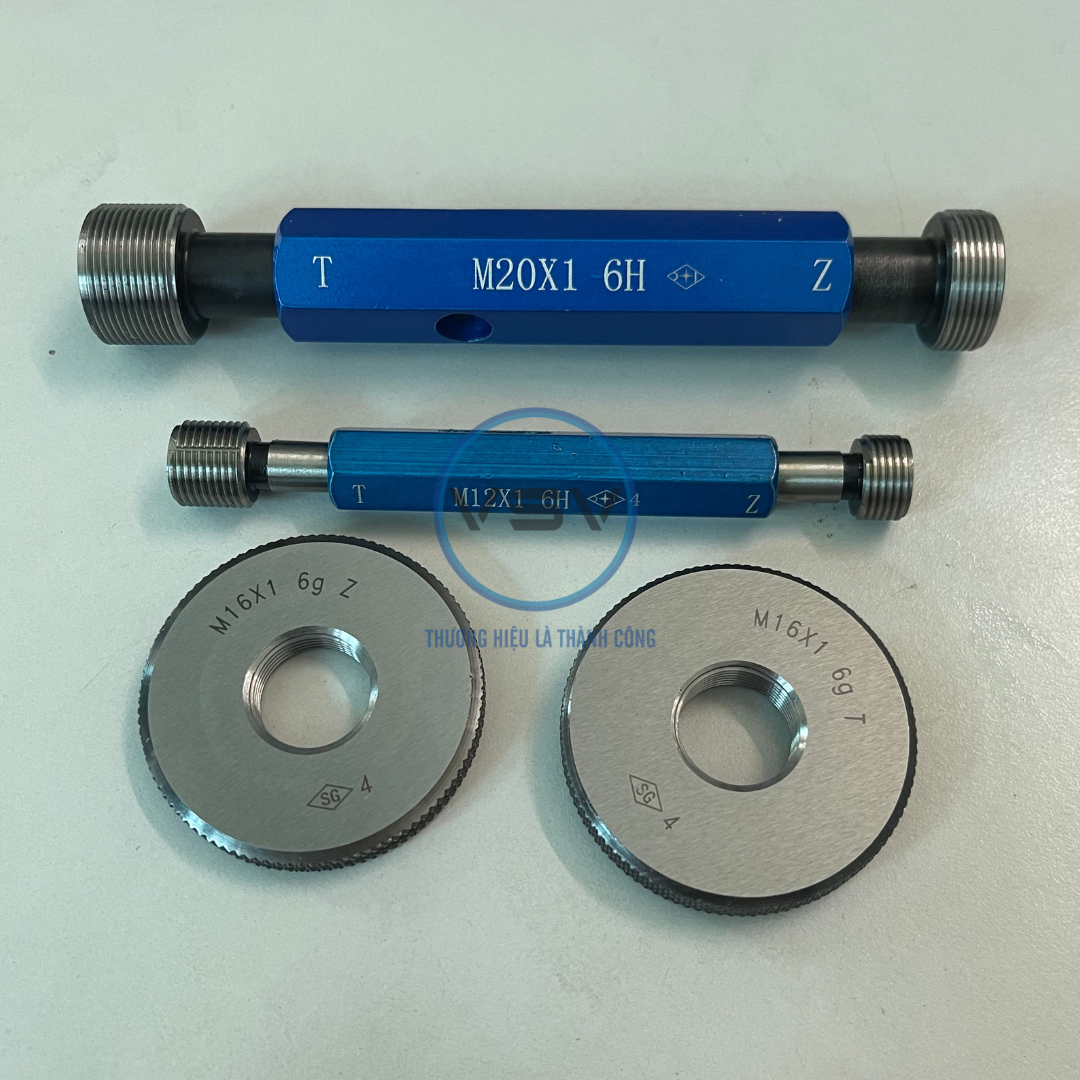

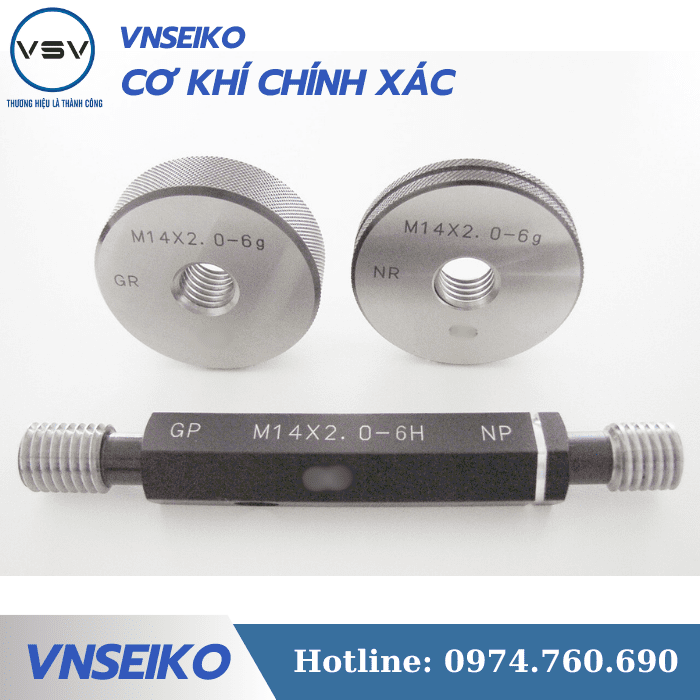

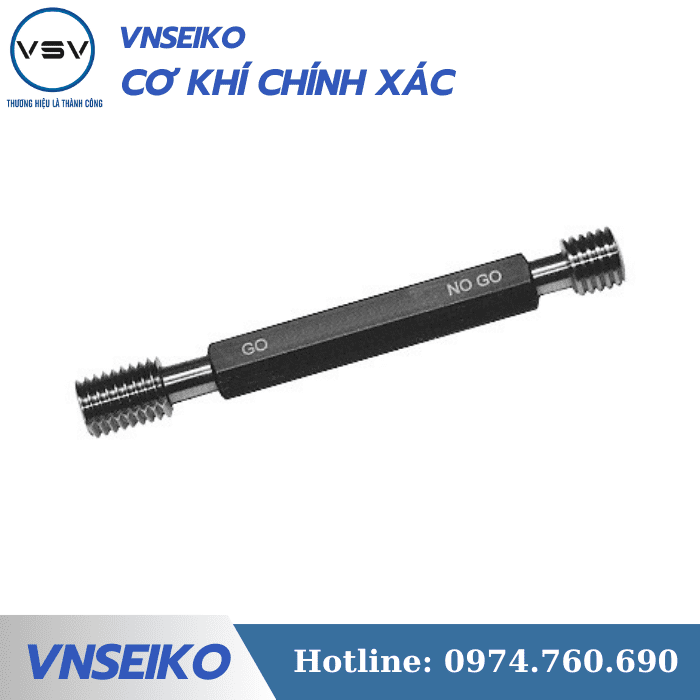

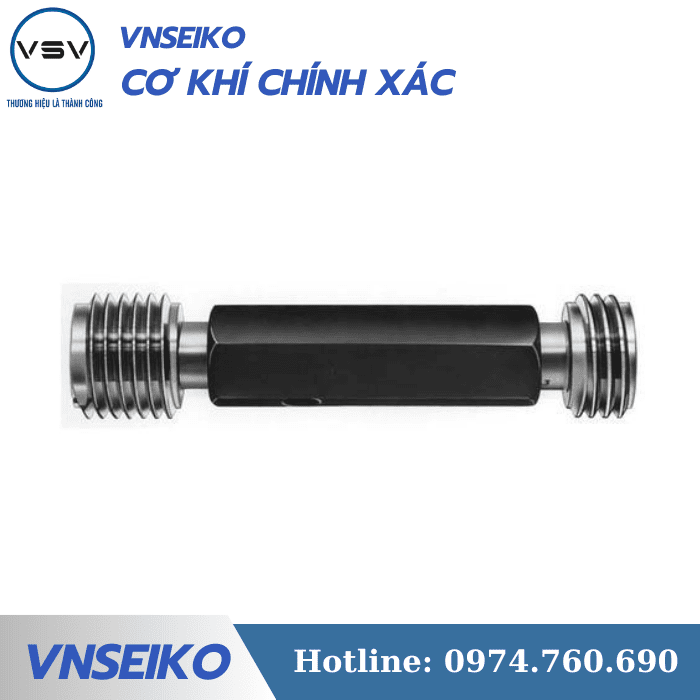

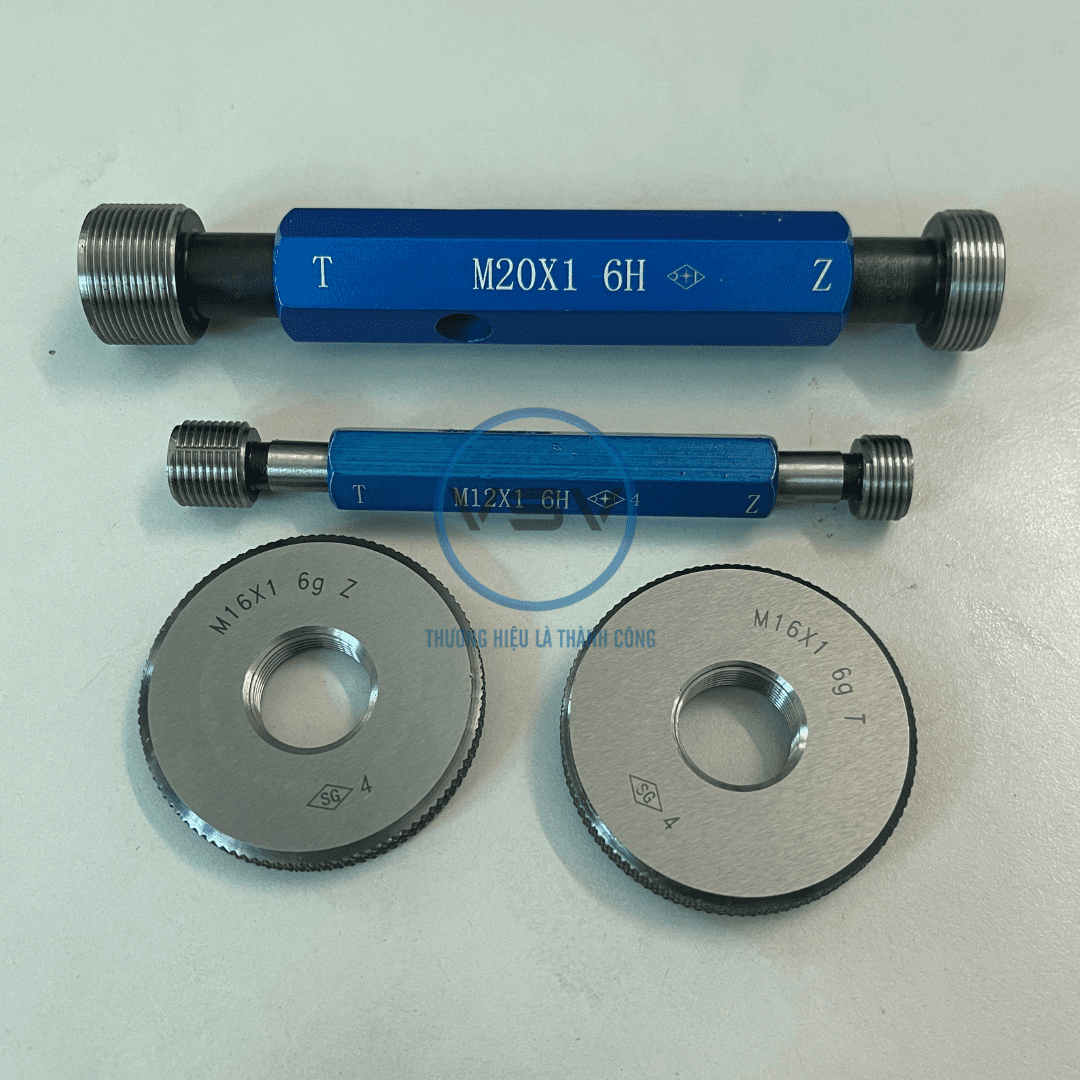

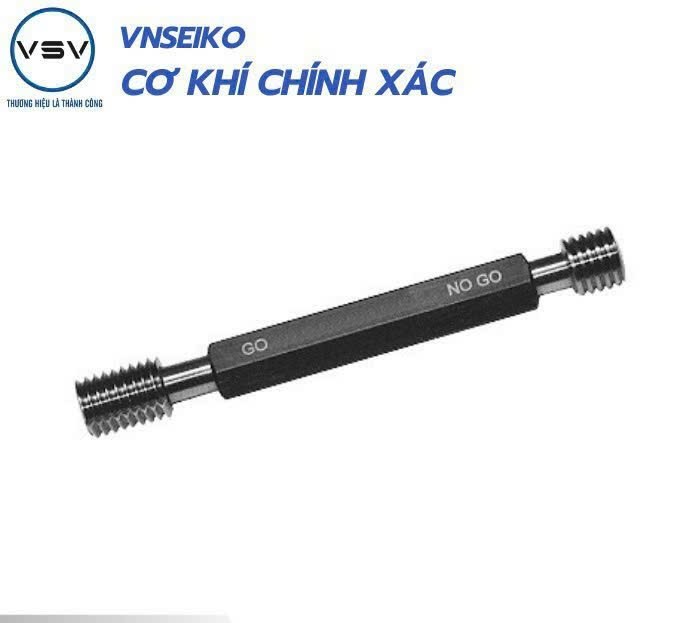

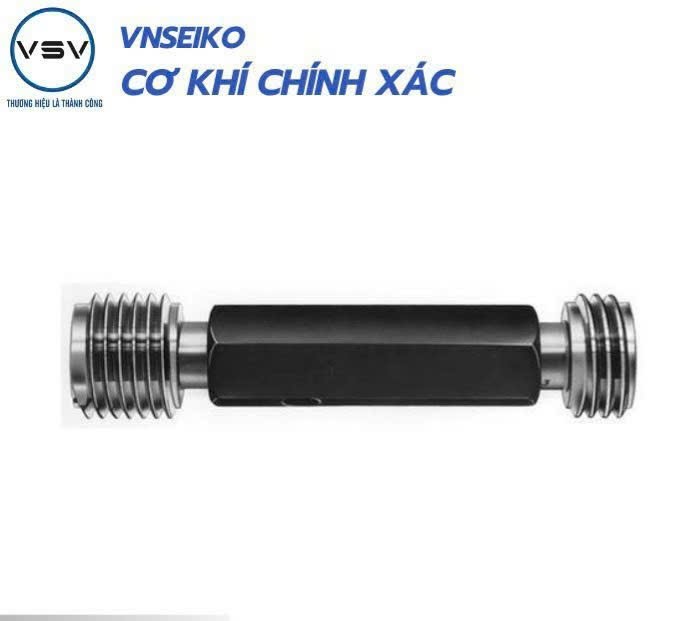

Sản phẩm trong hình có kết cấu hai đầu, mỗi đầu được gia công phần ren kiểm với chức năng tương ứng GO và NO-GO. Phần giữa là tay cầm giúp người kiểm tra thao tác thuận tiện khi vặn dưỡng vào lỗ ren.

Dưỡng kiểm ren không nhằm xác định một trị số kích thước cụ thể mà chủ yếu giúp đánh giá nhanh ren có nằm trong giới hạn chấp nhận hay không.

CẤU TẠO

Sản phẩm gồm:

• Đầu ren GO: kiểm tra giới hạn chức năng của ren trong.
• Đầu ren NO-GO: kiểm tra giới hạn còn lại của ren.
• Tay cầm trung tâm: thuận tiện cầm, xoay và thao tác.
• Phần liên kết: kết nối đầu kiểm với tay cầm.

Hai đầu dưỡng có thể được nhận diện bằng GO/NO-GO, kích thước ren hoặc mã quản lý theo yêu cầu.

NGUYÊN LÝ KIỂM TRA

ĐẦU GO

Đầu GO được vặn vào ren cần kiểm. Với ren đạt yêu cầu, đầu GO phải có khả năng ăn khớp theo điều kiện kiểm tra quy định.

ĐẦU NO-GO

Đầu NO-GO dùng kiểm tra giới hạn đối diện của miền dung sai và không được ăn khớp vượt quá mức cho phép theo tiêu chuẩn/yêu cầu kiểm áp dụng.

Kết hợp kết quả của hai đầu giúp xác định nhanh sản phẩm PASS/FAIL – ĐẠT/NG.

ĐẶC ĐIỂM KỸ THUẬT

• Dưỡng kiểm ren trong dạng hai đầu.
• Tích hợp GO và NO-GO trên cùng một dưỡng.
• Biên dạng ren được gia công chính xác.
• Kiểm soát đường kính và bước ren theo yêu cầu.
• Bề mặt làm việc yêu cầu độ hoàn thiện cao.
• Tay cầm thuận tiện cho thao tác kiểm tra.
• Có thể gia công nhiều kích thước và loại ren khác nhau.
• Có thể khắc thông số ren, GO/NO-GO và mã dưỡng.
• Vật liệu và xử lý nhiệt theo yêu cầu kỹ thuật.

CÁC LOẠI REN CÓ THỂ GIA CÔNG

Tùy bản vẽ và yêu cầu của khách hàng, dưỡng có thể được thiết kế cho các hệ ren khác nhau như:

• Ren hệ mét.
• Ren bước nhỏ.
• Ren bước tiêu chuẩn.
• Ren đặc biệt theo bản vẽ.
• Các dạng ren khác theo tiêu chuẩn/yêu cầu kỹ thuật được cung cấp.

ỨNG DỤNG

Dưỡng kiểm ren GO/NO-GO được sử dụng để:

• Kiểm tra ren trong.
• Kiểm tra lỗ taro.
• Kiểm tra ren sau gia công CNC.
• Kiểm tra linh kiện cơ khí chính xác.
• Kiểm tra sản phẩm tại công đoạn QC.
• Kiểm tra nhanh trong sản xuất hàng loạt.
• Kiểm tra linh kiện khuôn mẫu.
• Kiểm tra linh kiện ô tô, xe máy, máy móc và thiết bị công nghiệp.

ƯU ĐIỂM

• Kiểm tra ren nhanh.
• Kết quả trực quan ĐẠT/NG.
• Hai đầu GO/NO-GO trên cùng một dụng cụ.
• Thuận tiện kiểm tra số lượng lớn.
• Không cần đọc trị số trên thiết bị đo.
• Dễ thao tác tại dây chuyền sản xuất.
• Có thể chế tạo theo yêu cầu riêng của từng sản phẩm.

NĂNG LỰC GIA CÔNG VNSEIKO

VNSEIKO nhận gia công Dưỡng kiểm ren GO/NO-GO theo bản vẽ và yêu cầu kỹ thuật của khách hàng, với các thông số được kiểm soát theo hồ sơ kỹ thuật như:

• Kích thước ren.
• Bước ren.
• Biên dạng ren.
• Giới hạn GO.
• Giới hạn NO-GO.
• Chiều dài phần ren kiểm.
• Dung sai dưỡng.
• Độ đồng tâm.
• Chất lượng bề mặt.
• Vật liệu.
• Độ cứng và xử lý nhiệt.
• Khắc thông số và mã nhận diện.

Nhận gia công dưỡng kiểm ren đơn chiếc, theo bộ và dưỡng ren đặc biệt theo bản vẽ khách hàng.
