DẤU NGÀY THÁNG JMT-D18 – DATE STAMP

JMT-D18 Date Stamp là dòng dấu khuôn có kết cấu thân ren, thuận tiện cho việc lắp và cố định cụm dấu vào khuôn.

Bên trong thân là cơ cấu lõi và lò xo, trong khi mặt làm việc gồm vòng ký hiệu bên ngoài kết hợp với lõi chỉ thị trung tâm.

JMT-D18 nổi bật ở khả năng lựa chọn nhiều dạng mặt dấu khác nhau. Ngoài các kiểu dùng để biểu thị thời gian, sản phẩm còn có các mặt số, chữ cái và ký hiệu, đáp ứng nhiều yêu cầu nhận dạng khác nhau trên sản phẩm.

CẤU TẠO JMT-D18

JMT-D18 gồm các thành phần chính:

• Thân dấu
• Phần ren lắp đặt
• Mặt dấu
• Vòng ký hiệu bên ngoài
• Lõi chỉ thị trung tâm
• Cơ cấu lõi bên trong
• Lò xo
• Phần định vị/lắp ghép

Kết cấu ren giúp cụm dấu có thể được lắp trực tiếp vào vị trí đã gia công trên khuôn.

CÁC KIỂU MẶT DẤU

Theo hình JMT-D18, sản phẩm có nhiều cấu hình mặt dấu:

Type A – Type B – Type C – Type CC – Type D – Type E – Type H – Type I – Type J – Type L – Type K – Type M – Type N – Type R – Type T – Type WT – Type Z

Các cấu hình mặt dấu có thể sử dụng hệ thống:

• Số.
• Chữ cái.
• Ký hiệu.
• Vòng số kết hợp lõi chỉ thị.
• Các thang ký hiệu khác nhau tùy kiểu mặt dấu.

Nhờ đó có thể lựa chọn cấu hình phù hợp với yêu cầu đánh dấu và truy xuất của từng sản phẩm.

ĐẶC ĐIỂM KỸ THUẬT

• Mã sản phẩm: JMT-D18
• Loại: Mold Date Stamp / Date Insert
• Vật liệu: SUS420
• Độ cứng: 48–52 HRC
• Kết cấu thân ren.
• Lõi chỉ thị trung tâm.
• Tích hợp lò xo bên trong.
• Nhiều kiểu mặt dấu lựa chọn.
• Có thể sử dụng mặt số, chữ và ký hiệu.
• Kết cấu nhỏ gọn để lắp trực tiếp trong khuôn.
• Phù hợp cho các ứng dụng cần thay đổi hoặc kiểm soát thông tin đánh dấu trên sản phẩm.

THÔNG SỐ KỸ THUẬT

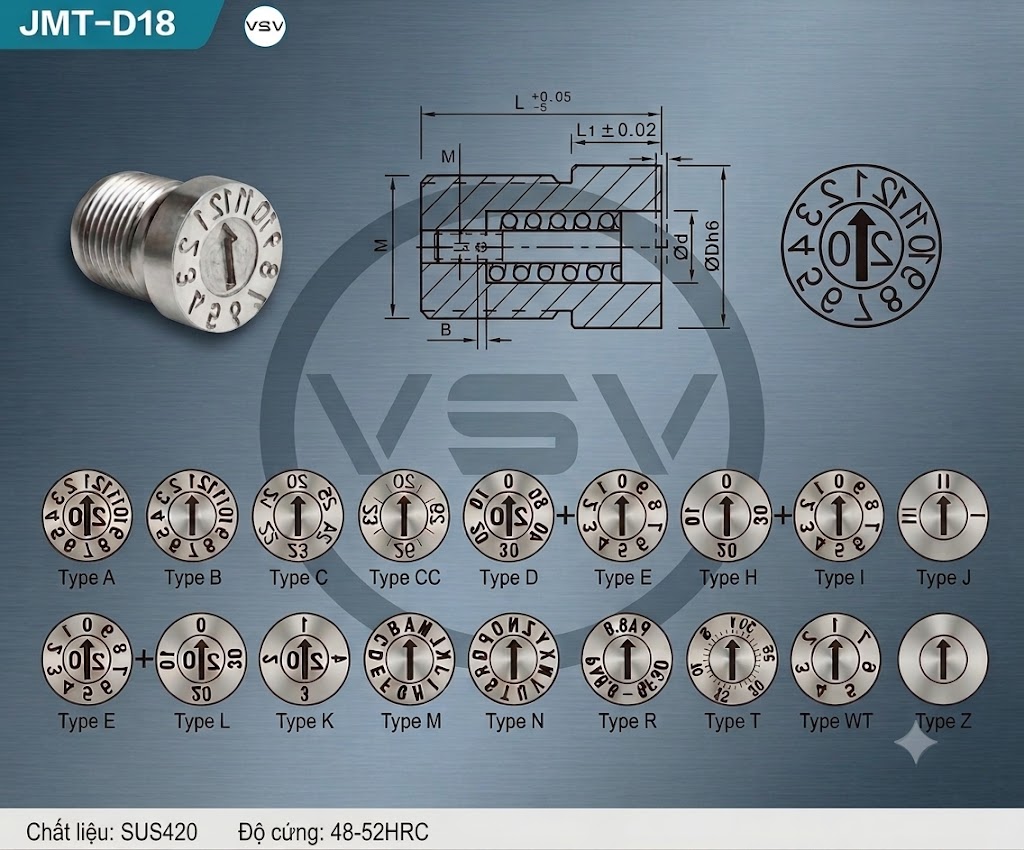

Theo bản vẽ JMT-D18, các thông số kết cấu chính gồm:

D – Đường kính phần lắp
Dh6 – Đường kính ngoài theo dung sai h6
d – Đường kính lõi
L – Chiều dài tổng thể
L1 – Chiều dài phần đầu
M – Kích thước/ren lắp
B – Kích thước phần kết cấu phía sau

Bản vẽ thể hiện:

L1: ±0.02 mm

Các giá trị kích thước cụ thể của từng phiên bản không được thể hiện trong hình, vì vậy sản phẩm có thể lựa chọn hoặc gia công theo bản vẽ kỹ thuật và yêu cầu thực tế.

ƯU ĐIỂM JMT-D18

• Thân ren thuận tiện cho lắp đặt.
• Cơ cấu lõi và lò xo được bố trí bên trong.
• Nhiều kiểu mặt dấu.
• Có thể lựa chọn dạng số, chữ hoặc ký hiệu.
• Vật liệu SUS420.
• Độ cứng 48–52 HRC.
• Hỗ trợ quản lý thời gian sản xuất.
• Hỗ trợ phân biệt lô sản phẩm.
• Tạo thông tin trực tiếp trên bề mặt sản phẩm.
• Phù hợp với nhiều yêu cầu truy xuất trong sản xuất khuôn.

ỨNG DỤNG

JMT-D18 có thể được sử dụng để:

• Đánh dấu tháng sản xuất.
• Đánh dấu năm sản xuất.
• Tạo mã nhận dạng.
• Tạo ký hiệu kiểm soát.
• Phân biệt lô sản xuất.
• Theo dõi thời gian sản xuất.
• Quản lý chất lượng.
• Truy xuất nguồn gốc sản phẩm.

Sản phẩm phù hợp với khuôn ép nhựa và các hệ thống khuôn cần tạo thông tin nhận dạng trực tiếp trên chi tiết.

NĂNG LỰC CUNG CẤP/GIA CÔNG VNSEIKO

VNSEIKO nhận cung cấp và gia công Dấu ngày tháng khuôn JMT-D18 – Mold Date Stamp theo bản vẽ, đáp ứng các yêu cầu về đường kính, chiều dài, ren lắp, dung sai lắp ghép, kết cấu lõi và kiểu mặt dấu của khách hàng.

Có thể thực hiện các dạng dấu tháng, dấu năm, dấu số, dấu chữ và các ký hiệu đặc biệt theo yêu cầu, phù hợp với từng kết cấu khuôn và mục đích truy xuất sản phẩm.

Nhận sản xuất theo bản vẽ, thông số kỹ thuật hoặc mẫu thực tế, từ đơn chiếc, sản phẩm thay thế đến sản xuất theo số lượng.
