LÕI NGHIÊNG KHUÔN ÉP – ANGLED LIFTER CORE

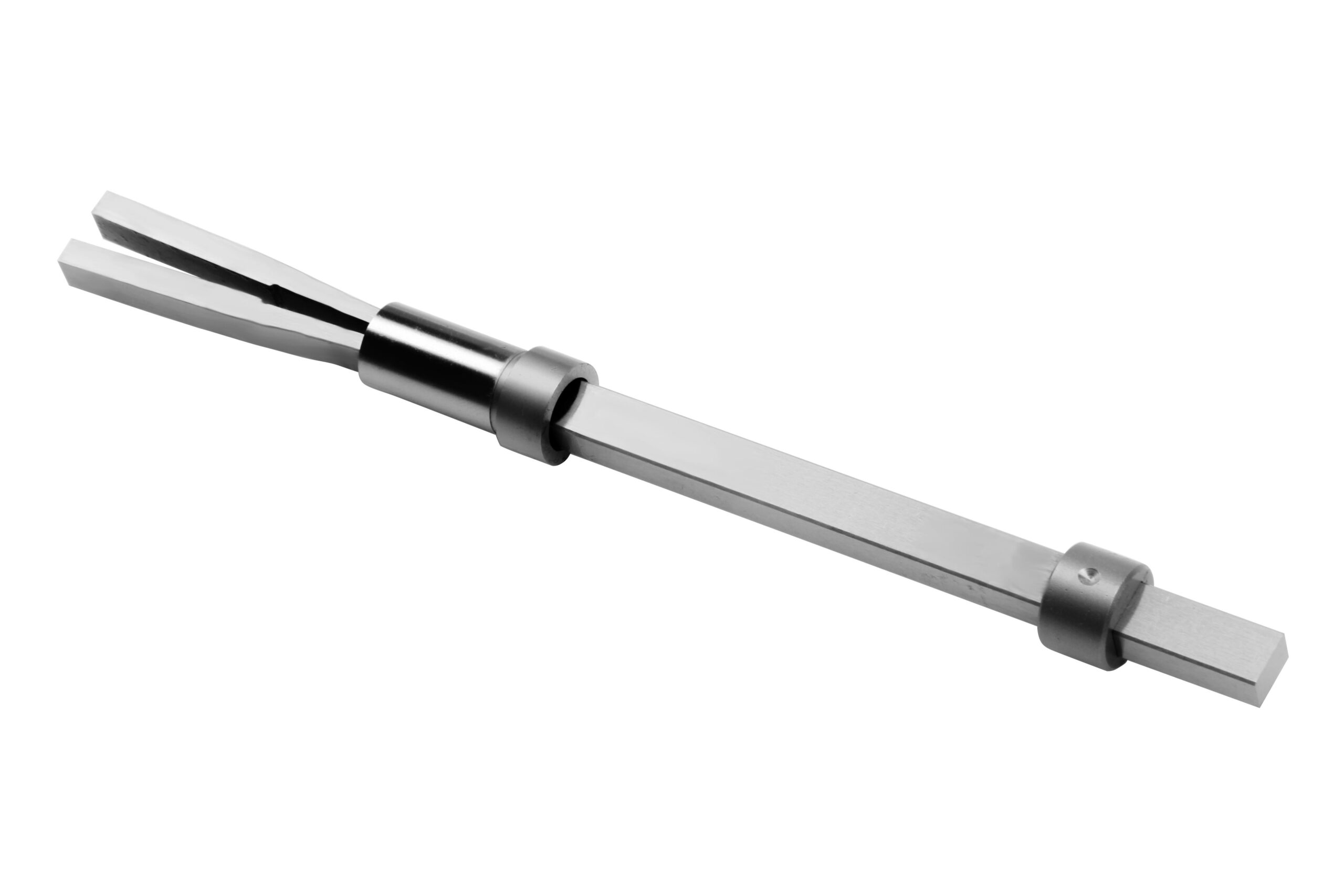

Lõi nghiêng (Angled Lifter Core / Inclined Core) là linh kiện cơ khí chính xác được sử dụng trong hệ thống khuôn ép để hỗ trợ xử lý các undercut phía trong của sản phẩm mà cơ cấu đẩy thẳng thông thường khó tháo khuôn.

Khi hệ thống đẩy hoạt động, lõi nghiêng vừa dịch chuyển theo hướng đẩy sản phẩm vừa tạo ra thành phần chuyển động ngang theo góc thiết kế. Chuyển động kết hợp này giúp phần tạo hình của lõi thoát khỏi vùng undercut trước khi sản phẩm được lấy hoàn toàn ra khỏi khuôn.

MISUMI cũng mô tả inclined core là một giải pháp thường được sử dụng để xử lý hình dạng undercut phía trong của sản phẩm.

ĐẶC ĐIỂM KỸ THUẬT NỔI BẬT

• Hỗ trợ tháo undercut phía trong của sản phẩm ép.
• Thực hiện đồng thời chuyển động đẩy và chuyển động ngang/nghiêng theo kết cấu khuôn.

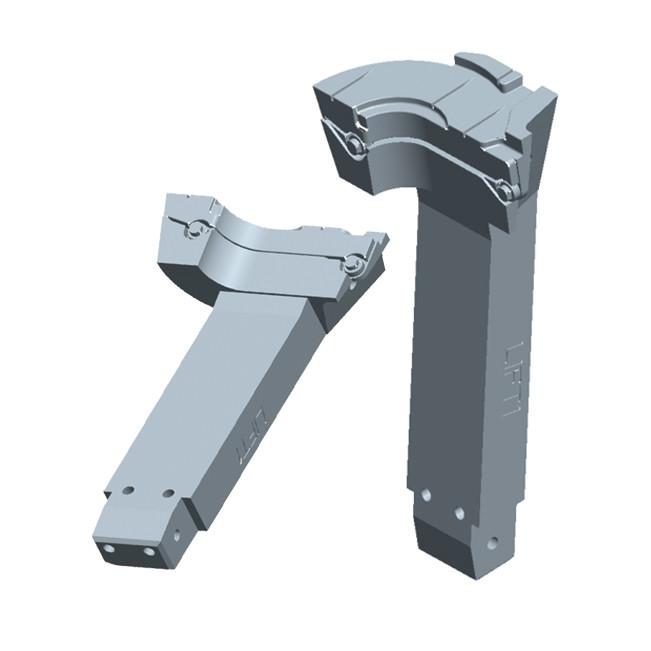

• Phần đầu lõi có thể được gia công theo biên dạng sản phẩm.
• Góc nghiêng và hành trình làm việc được xác định theo thiết kế khuôn.
• Yêu cầu kiểm soát chính xác góc nghiêng, kích thước, độ thẳng, vị trí tương quan và bề mặt làm việc.
• Các bề mặt trượt cần được gia công phù hợp để hạn chế kẹt và mài mòn.

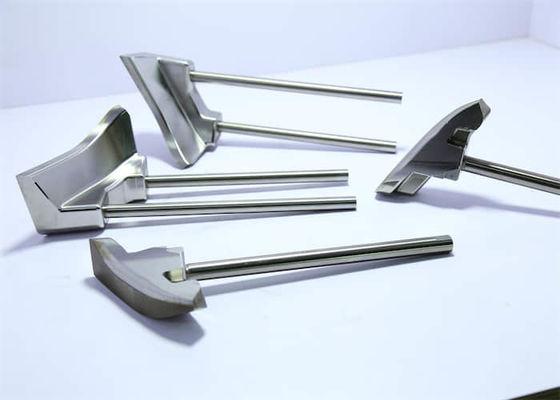

• Có thể sản xuất nhiều kết cấu khác nhau tùy không gian khuôn và hình dạng undercut.

Đối với cơ cấu lõi nghiêng, việc kiểm tra đủ hành trình thoát undercut và tránh giao thoa với các bộ phận xung quanh là một vấn đề quan trọng trong thiết kế.

ỨNG DỤNG

Lõi nghiêng được ứng dụng trong:

• Khuôn ép nhựa có undercut phía trong.
• Sản phẩm có móc, ngàm hoặc gờ khóa phía trong.
• Các chi tiết nhựa có kết cấu mà cơ cấu đẩy thẳng không thể giải phóng hoàn toàn.
• Khuôn yêu cầu kết hợp chuyển động đẩy với chuyển động rút lõi.
• Các bộ khuôn có kết cấu phức tạp và yêu cầu độ chính xác cao.

 NĂNG LỰC GIA CÔNG VNSEIKO

NĂNG LỰC GIA CÔNG VNSEIKO

VNSEIKO nhận gia công Lõi nghiêng – Angled Lifter Core theo bản vẽ, đáp ứng các yêu cầu về kích thước, góc nghiêng, biên dạng đầu lõi, dung sai hình học, độ chính xác lắp ghép, độ nhám bề mặt và các yêu cầu kỹ thuật khác của khách hàng.

Tùy kết cấu và bản vẽ, quy trình sản xuất có thể bao gồm phay CNC, tiện CNC, mài phẳng, mài định hình, gia công chính xác và kiểm tra kích thước.

Vật liệu, độ cứng, nhiệt luyện và xử lý bề mặt được thực hiện theo yêu cầu kỹ thuật của từng bản vẽ.

VNSEIKO nhận gia công đơn chiếc, linh kiện thay thế và sản xuất theo số lượng, phục vụ chế tạo, bảo trì và sửa chữa khuôn.
