TRỤ ĐỠ KHUÔN ÉP – MOLD SUPPORT PILLAR

TRỤ ĐỠ KHUÔN ÉP – MOLD SUPPORT PILLAR

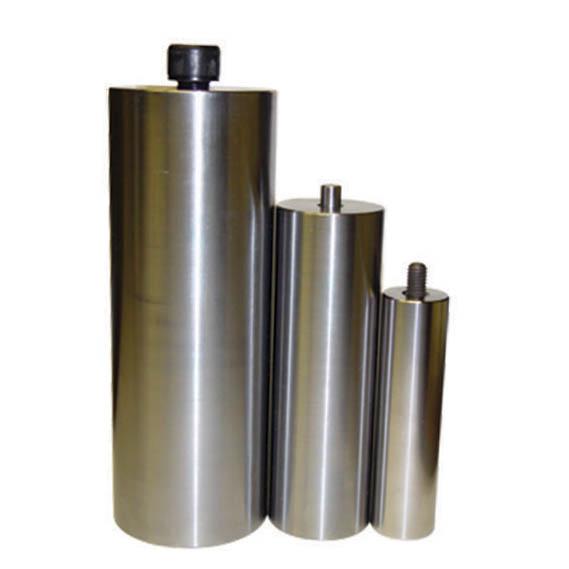

Trụ đỡ khuôn (Mold Support Pillar) là linh kiện cơ khí được bố trí tại các vị trí cần tăng khả năng chịu lực và độ cứng vững của kết cấu khuôn.

Trong quá trình ép, hệ thống khuôn chịu tải lớn. Support Pillar tạo thêm các điểm đỡ giữa các tấm/kết cấu khuôn, giúp truyền và phân bố tải tại khu vực thiết kế, qua đó hỗ trợ hạn chế độ võng hoặc biến dạng của các tấm khuôn.

ĐẶC ĐIỂM KỸ THUẬT

• Kết cấu dạng trụ tròn chịu lực, phù hợp với nhiều thiết kế khuôn.
• Hỗ trợ tăng độ cứng vững của kết cấu khuôn.
• Có thể gia công dạng trụ đặc, có lỗ hoặc lỗ ren lắp đặt theo bản vẽ.
• Đường kính, chiều dài, bậc, vai và kết cấu hai đầu được sản xuất theo yêu cầu.
• Các bề mặt làm việc có thể yêu cầu kiểm soát đường kính, độ tròn, độ đồng tâm, độ vuông góc và độ nhám.
• Chiều dài và hai mặt đầu cần được kiểm soát phù hợp để đảm bảo khả năng tiếp xúc và đỡ theo thiết kế.
• Vật liệu, độ cứng và xử lý nhiệt được thực hiện theo yêu cầu kỹ thuật của khách hàng.

ỨNG DỤNG

Trụ đỡ có thể được sử dụng trong:

• Khuôn ép nhựa.
• Khuôn ép định hình.
• Khuôn có kích thước hoặc tải làm việc lớn.

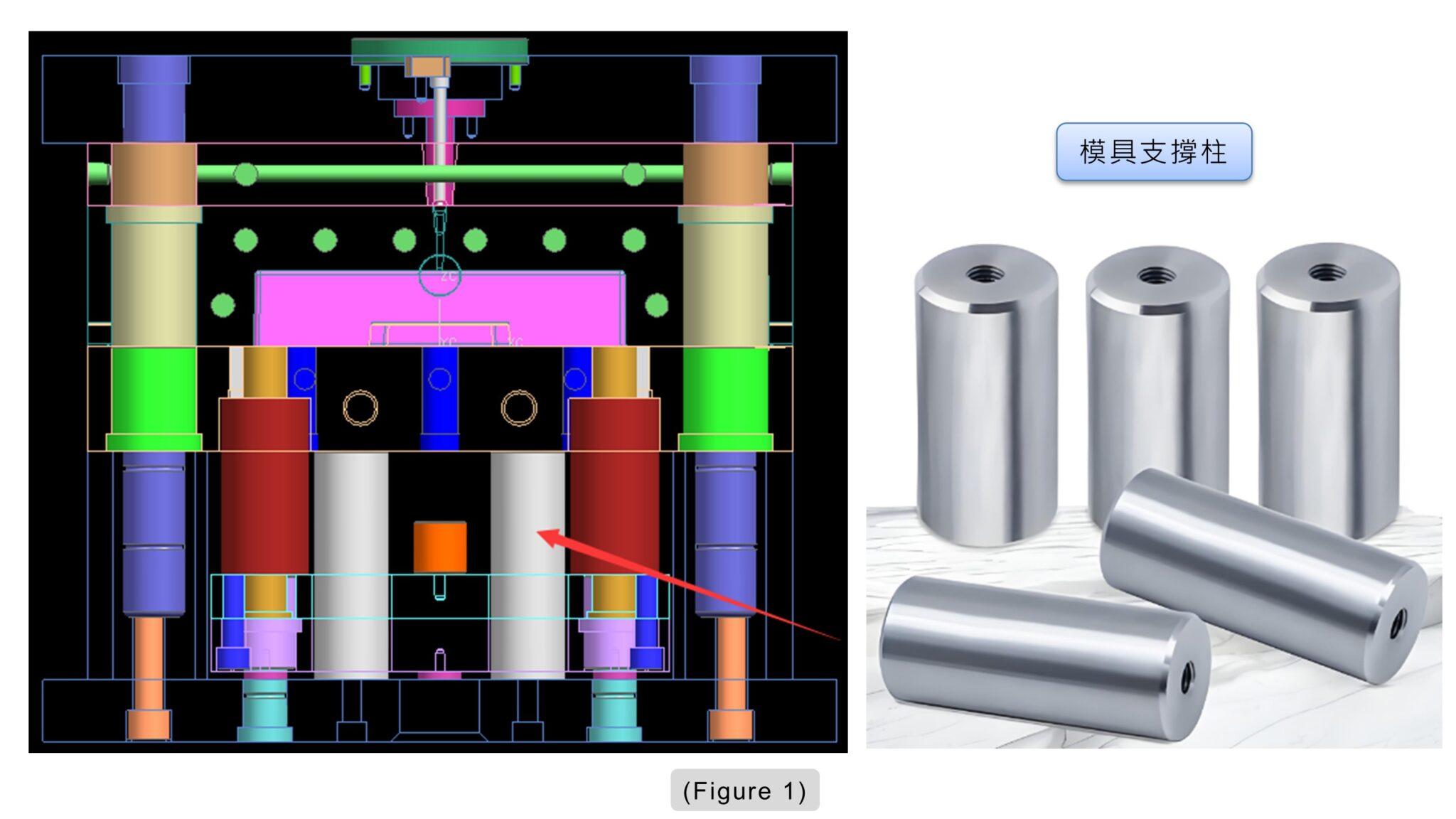

• Các vị trí phía sau tấm khuôn cần tăng cường khả năng chịu lực.
• Các bộ khuôn yêu cầu kiểm soát độ cứng vững và hạn chế biến dạng.

NĂNG LỰC GIA CÔNG VNSEIKO

VNSEIKO nhận gia công Trụ đỡ khuôn – Mold Support Pillar theo bản vẽ, đáp ứng yêu cầu về đường kính, chiều dài, độ tròn, độ đồng tâm, độ vuông góc, dung sai kích thước, độ nhám bề mặt và các yêu cầu kỹ thuật khác của khách hàng.

Tùy cấu tạo chi tiết, quy trình có thể bao gồm tiện CNC, khoan – taro, mài tròn, mài chính xác, gia công hoàn thiện và kiểm tra kích thước.

VNSEIKO nhận gia công đơn chiếc hoặc theo số lượng, vật liệu và yêu cầu nhiệt luyện/xử lý bề mặt thực hiện theo hồ sơ kỹ thuật của khách hàng.
