DẤU NHẬN DIỆN VẬT LIỆU JMT-D14 – RESIN IDENTIFICATION INSERT

Khác với các mẫu dấu ngày tháng thông thường, JMT-D14 chuyên dùng để tạo ký hiệu nhận diện vật liệu trên sản phẩm.

Mặt dấu có biểu tượng tam giác tái chế kết hợp với mã số hoặc ký hiệu vật liệu. Khi được lắp vào khuôn, hình khắc trên mặt insert sẽ được tạo trực tiếp lên bề mặt chi tiết sau quá trình ép.

Giải pháp này đặc biệt phù hợp với các sản phẩm nhựa cần thể hiện thông tin vật liệu phục vụ nhận dạng, phân loại, quản lý và tái chế.

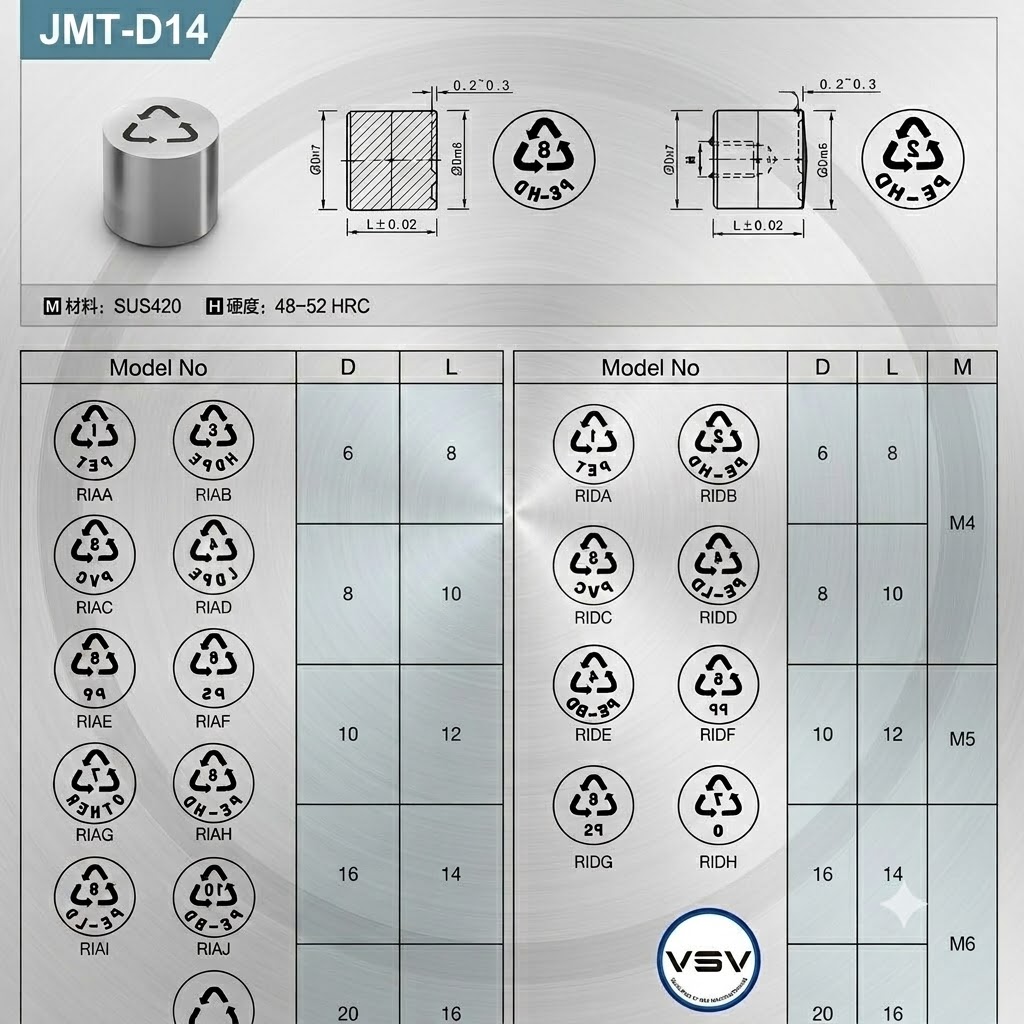

CẤU TẠO JMT-D14

JMT-D14 có hai dạng kết cấu thể hiện trong tài liệu:

• Dạng insert trụ tiêu chuẩn, lắp trực tiếp vào lỗ khuôn.
• Dạng insert có ren phía sau, hỗ trợ cố định từ phía sau.

Mặt làm việc được gia công ký hiệu theo từng model, gồm:

• Biểu tượng tái chế.
• Mã số vật liệu.
• Chữ/ký hiệu nhận diện vật liệu.

CÁC MODEL MẶT DẤU

Dòng RIA

Các kiểu mặt dấu gồm:

RIAA – RIAB – RIAC – RIAD – RIAE – RIAF – RIAG – RIAH – RIAI – RIAJ

Các model sử dụng biểu tượng tái chế kết hợp các mã/ký hiệu vật liệu khác nhau.

Dòng RID

Các kiểu gồm:

RIDA – RIDB – RIDC – RIDD – RIDE – RIDF – RIDG – RIDH

Dòng RID có kết cấu lắp với phần ren phía sau theo hình kỹ thuật.

ĐẶC ĐIỂM KỸ THUẬT

• Mã sản phẩm: JMT-D14
• Loại: Resin Identification Insert
• Vật liệu: SUS420
• Độ cứng: 48–52 HRC
• Dạng dấu: ký hiệu nhận diện vật liệu/tái chế.
• Có nhiều mẫu ký hiệu lựa chọn.
• Có dạng trụ tiêu chuẩn và dạng có ren.
• Đường kính từ Ø6 đến Ø20 mm.
• Kích thước nhỏ gọn, lắp trực tiếp trong khuôn.
• Tạo ký hiệu trực tiếp trên sản phẩm trong quá trình ép.

THÔNG SỐ KÍCH THƯỚC

Vật liệu: SUS420
Độ cứng: 48–52 HRC
Dung sai chiều dài: L ±0.02 mm

Theo hình kỹ thuật, dòng có ren sử dụng:

• D6, D8: M4
• D10: M5
• D16, D20: M6

CÔNG DỤNG

JMT-D14 được sử dụng để:

• Tạo ký hiệu nhận diện vật liệu trên sản phẩm.
• Tạo biểu tượng tái chế.
• Phân biệt các nhóm vật liệu.
• Hỗ trợ nhận dạng vật liệu sau sản xuất.
• Hỗ trợ phân loại sản phẩm.
• Hỗ trợ quản lý và truy xuất vật liệu.
• Tạo ký hiệu trực tiếp ngay trong quá trình ép khuôn.

ỨNG DỤNG

JMT-D14 phù hợp sử dụng trong các khuôn ép sản phẩm nhựa cần thể hiện ký hiệu vật liệu trực tiếp trên sản phẩm.

Có thể ứng dụng cho:

• Linh kiện nhựa công nghiệp.
• Chi tiết nhựa điện – điện tử.
• Linh kiện ô tô, xe máy.
• Vỏ và chi tiết thiết bị.
• Sản phẩm nhựa kỹ thuật.
• Các sản phẩm yêu cầu nhận diện và phân loại vật liệu.

NĂNG LỰC CUNG CẤP/GIA CÔNG VNSEIKO

VNSEIKO nhận cung cấp và gia công JMT-D14 – Resin Identification Insert theo bản vẽ, đáp ứng các yêu cầu về đường kính, chiều dài, dung sai lắp ghép, kết cấu ren và nội dung ký hiệu trên mặt dấu.

Có thể gia công biểu tượng, mã số, chữ và ký hiệu vật liệu theo yêu cầu của khách hàng, phù hợp với từng loại sản phẩm và kết cấu khuôn.

Nhận sản xuất theo bản vẽ, thông số kỹ thuật hoặc mẫu thực tế, từ đơn chiếc, sản phẩm thay thế đến sản xuất theo số lượng.
