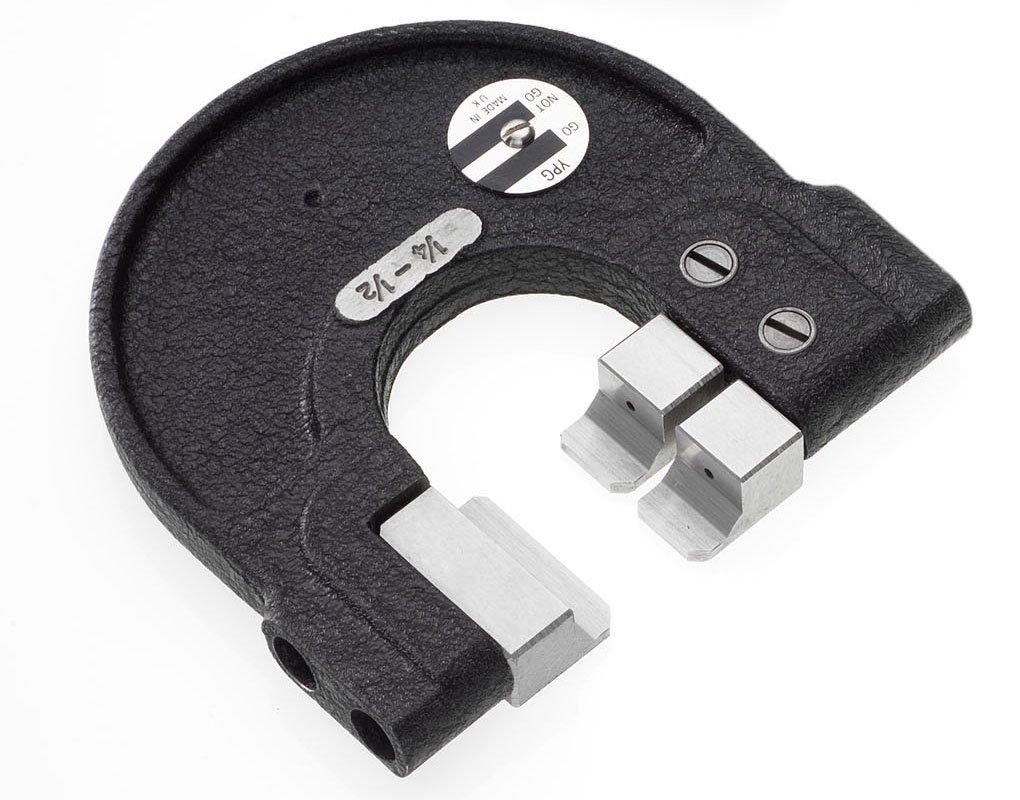

DƯỠNG KIỂM TRỤC – SNAP GAUGE

Snap Gauge là loại dưỡng có khe kiểm chính xác, được thiết kế để đưa trực tiếp đường kính trục hoặc phần kích thước ngoài của chi tiết vào vị trí kiểm.

Khác với Ring Gauge phải đưa trục xuyên qua lỗ của dưỡng, Snap Gauge có kết cấu mở nên thao tác kiểm tra nhanh, đặc biệt thuận tiện đối với sản phẩm sản xuất số lượng lớn.

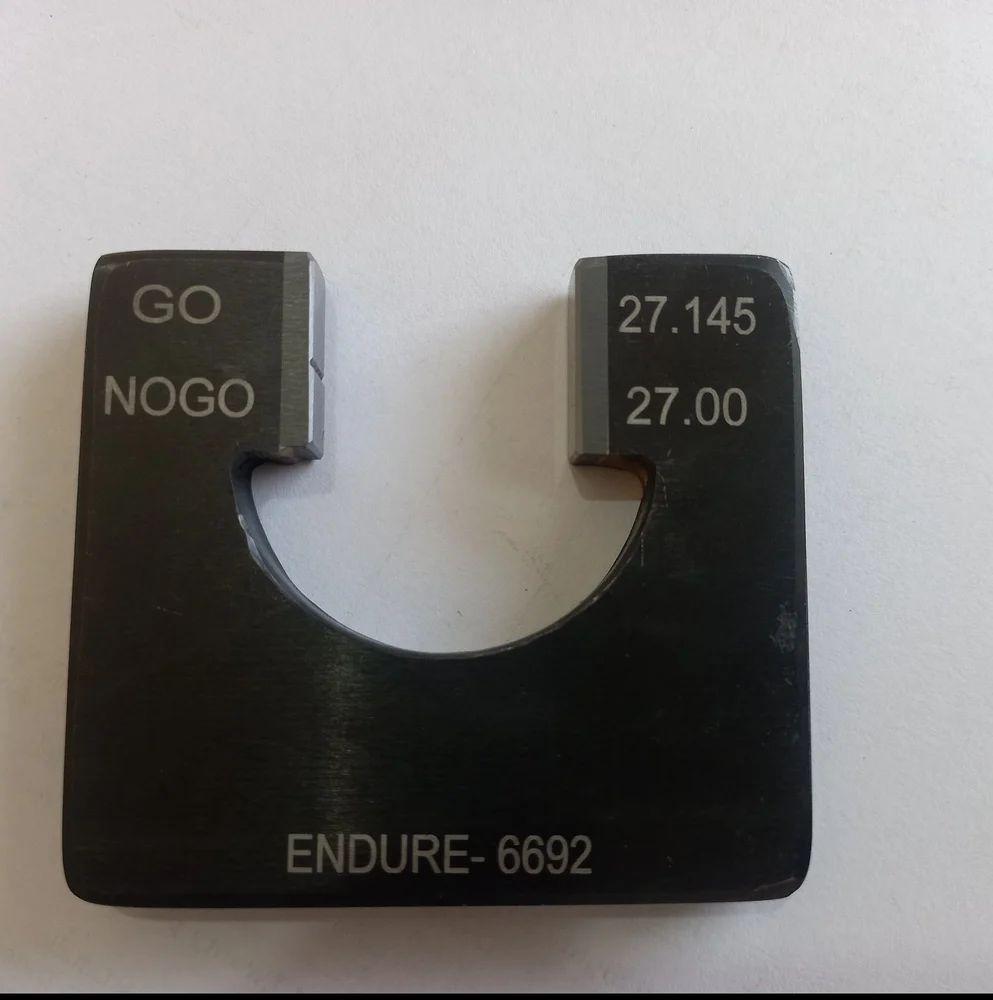

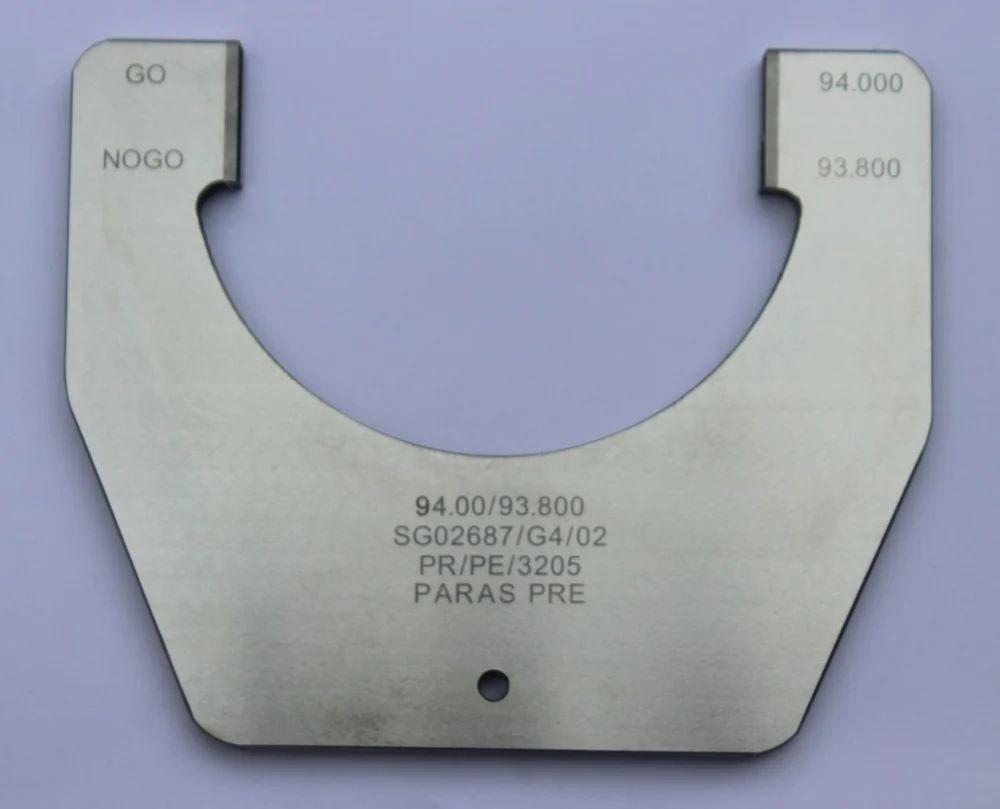

Dưỡng có thể được thiết kế với hai giới hạn GO và NO-GO trên cùng một thân hoặc theo kết cấu riêng phù hợp với sản phẩm cần kiểm.

NGUYÊN LÝ KIỂM TRA

GO

Vị trí GO dùng để kiểm tra một giới hạn kích thước của chi tiết. Chi tiết phải qua vị trí GO theo điều kiện kiểm được quy định.

NO-GO

Vị trí NO-GO kiểm tra giới hạn còn lại. Chi tiết không được qua vị trí NO-GO vượt quá điều kiện cho phép.

Qua hai bước kiểm, người vận hành có thể xác định nhanh chi tiết có nằm trong miền dung sai cho phép hay không.

ĐẶC ĐIỂM KỸ THUẬT

• Kiểm tra đường kính ngoài và kích thước ngoài.
• Kết cấu dạng khe mở giúp thao tác nhanh.
• Có thể tích hợp GO/NO-GO trên cùng một dưỡng.
• Gia công kích thước kiểm theo bản vẽ.
• Kiểm soát dung sai bề mặt kiểm.
• Yêu cầu độ phẳng và độ song song phù hợp với chức năng kiểm.
• Bề mặt làm việc được hoàn thiện chính xác.
• Có thể thiết kế dạng cố định hoặc kết cấu chuyên dụng.
• Có thể khắc GO, NO-GO, kích thước và mã dưỡng.
• Vật liệu, độ cứng và xử lý nhiệt theo yêu cầu bản vẽ.

ỨNG DỤNG

Dưỡng kiểm Snap Gauge phù hợp để kiểm tra:

• Đường kính ngoài của trục.
• Chốt trụ.
• Các bậc đường kính.
• Chi tiết tiện CNC.
• Chi tiết mài tròn.
• Kích thước ngoài của linh kiện cơ khí.
• Chi tiết sản xuất hàng loạt.
• Kiểm tra tại dây chuyền sản xuất.
• Kiểm tra QC/KCS.
• Linh kiện khuôn mẫu, máy móc, ô tô, xe máy và thiết bị công nghiệp.

ƯU ĐIỂM

• Kiểm tra rất nhanh.
• Không cần đưa toàn bộ trục xuyên qua dưỡng vòng.
• Thuận tiện với chi tiết dài hoặc có nhiều bậc.
• Xác định trực tiếp ĐẠT/NG.
• Phù hợp kiểm tra hàng loạt.
• Giảm thời gian thao tác tại công đoạn QC.
• Có thể thiết kế riêng theo hình dạng sản phẩm.
• Có thể chế tạo nhiều vị trí kiểm trên một dưỡng.

NĂNG LỰC GIA CÔNG VNSEIKO

VNSEIKO nhận gia công Dưỡng kiểm trục GO/NO-GO – Snap Gauge theo bản vẽ, đáp ứng các yêu cầu kỹ thuật của khách hàng như:

• Kích thước GO.
• Kích thước NO-GO.
• Dung sai dưỡng.
• Khoảng cách bề mặt kiểm.
• Độ phẳng.
• Độ song song.
• Độ vuông góc.
• Độ nhám bề mặt.
• Kích thước tổng thể.
• Vật liệu theo bản vẽ.
• Xử lý nhiệt và độ cứng theo yêu cầu.
• Khắc GO/NO-GO, kích thước và mã quản lý.

VNSEIKO nhận gia công dưỡng đơn, dưỡng GO/NO-GO và Snap Gauge đặc biệt theo từng sản phẩm của khách hàng.
