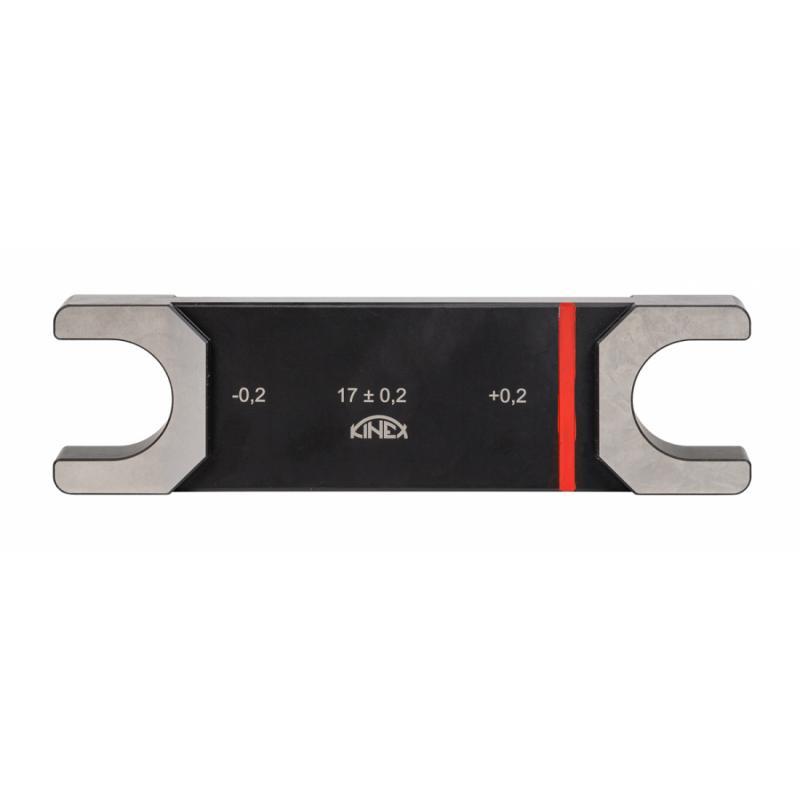

DƯỠNG KIỂM KHE/RÃNH – SLOT GAUGE

Slot Gauge là loại dưỡng kiểm được thiết kế để kiểm tra kích thước của khe hoặc rãnh gia công. Tùy hình dạng chi tiết, phần kiểm có thể được chế tạo dạng phẳng, dạng bậc hoặc biên dạng riêng để phù hợp với vị trí cần kiểm.

Đối với sản xuất hàng loạt, dưỡng GO/NO-GO giúp kiểm tra nhanh hơn so với việc phải đọc trị số trên dụng cụ đo ở từng sản phẩm.

NGUYÊN LÝ KIỂM TRA

GO: Phần dưỡng GO phải đi vào vị trí cần kiểm theo điều kiện kích thước được thiết kế.

NO-GO: Phần NO-GO không được đi vào vượt quá điều kiện kiểm cho phép.

Qua đó có thể nhanh chóng phân loại chi tiết PASS/FAIL theo giới hạn kích thước quy định. Dưỡng kiểm rãnh thực tế cũng có thể được thiết kế để kiểm riêng chiều rộng, chiều dài hoặc đồng thời nhiều đặc tính của rãnh.

ĐẶC ĐIỂM KỸ THUẬT

• Kiểm tra chiều rộng khe và rãnh.
• Có thể thiết kế GO/NO-GO trên cùng một dưỡng.
• Gia công kích thước kiểm theo dung sai bản vẽ.
• Có thể thiết kế phần kiểm dạng vuông, bậc hoặc theo biên dạng đặc biệt.
• Kiểm soát độ phẳng và độ song song của các bề mặt chức năng khi cần.
• Bề mặt kiểm được hoàn thiện chính xác.
• Có thể khắc GO, NO-GO, kích thước và mã quản lý.
• Vật liệu, độ cứng và xử lý nhiệt thực hiện theo yêu cầu kỹ thuật của khách hàng.

ỨNG DỤNG

Dưỡng kiểm khe/rãnh phù hợp để kiểm tra:

• Rãnh then.
• Rãnh trên trục.
• Khe hẹp trên chi tiết.
• Rãnh gia công CNC.
• Chiều rộng rãnh.
• Kích thước rãnh trên linh kiện khuôn.
• Chi tiết máy chính xác.
• Sản phẩm sản xuất hàng loạt.
• Kiểm tra tại công đoạn gia công.
• Kiểm tra QC/KCS.

Pin gauge cũng có thể được sử dụng cho một số phép kiểm khe/rãnh, nhưng dưỡng chuyên dụng được thiết kế theo đúng hình học của rãnh sẽ phù hợp hơn khi cần kiểm tra nhanh và lặp lại trong sản xuất.

ƯU ĐIỂM

• Thao tác kiểm tra nhanh.
• Không cần đọc trị số đo.
• Dễ xác định ĐẠT/NG.
• Phù hợp kiểm tra số lượng lớn.
• Giảm phụ thuộc vào thao tác đọc dụng cụ của người vận hành.
• Có thể thiết kế riêng cho từng loại rãnh.
• Có thể tích hợp nhiều vị trí kiểm trên cùng một dưỡng.
• Thuận tiện cho quản lý chất lượng tại dây chuyền.

NĂNG LỰC GIA CÔNG VNSEIKO

VNSEIKO nhận gia công Dưỡng kiểm khe/rãnh GO/NO-GO – Slot Gauge theo bản vẽ, đáp ứng các yêu cầu:

• Kích thước GO.
• Kích thước NO-GO.
• Chiều rộng rãnh.
• Chiều sâu phần kiểm.
• Dung sai kích thước.
• Độ phẳng.
• Độ song song.
• Độ vuông góc.
• Độ nhám bề mặt.
• Biên dạng kiểm đặc biệt.
• Vật liệu theo bản vẽ.
• Độ cứng và xử lý nhiệt theo yêu cầu.
• Khắc kích thước, GO/NO-GO và mã quản lý.

VNSEIKO có thể gia công dưỡng kiểm đơn, dưỡng hai đầu GO/NO-GO và dưỡng kiểm rãnh đặc biệt theo hình dạng sản phẩm của khách hàng.
