Giải pháp gia công chi tiết dạng Block nhiều lỗ, nhiều vị trí kết nối – yêu cầu cao về độ chính xác và đồng tâm

Trong lĩnh vực cơ khí chính xác, các chi tiết dạng khối chia đường – VAN CHIA (Manifold/Valve Block) thường có kết cấu phức tạp với nhiều lỗ gia công trên nhiều mặt, nhiều vị trí giao nhau và yêu cầu cao về độ chính xác hình học.

Với những chi tiết như vậy, chất lượng sản phẩm không chỉ nằm ở kích thước bên ngoài mà còn phụ thuộc vào vị trí tương quan giữa các lỗ, độ chính xác tâm lỗ, độ sâu gia công, độ đồng tâm, độ vuông góc và khả năng đáp ứng chính xác theo bản vẽ kỹ thuật.

VNSEIKO Việt Nam nhận gia công các chi tiết dạng Block/Manifold theo bản vẽ khách hàng, đặc biệt phù hợp với những sản phẩm có nhiều lỗ, nhiều hướng gia công và yêu cầu kiểm soát chính xác vị trí từng đặc tính.

1. Đặc điểm của sản phẩm VAN CHIA

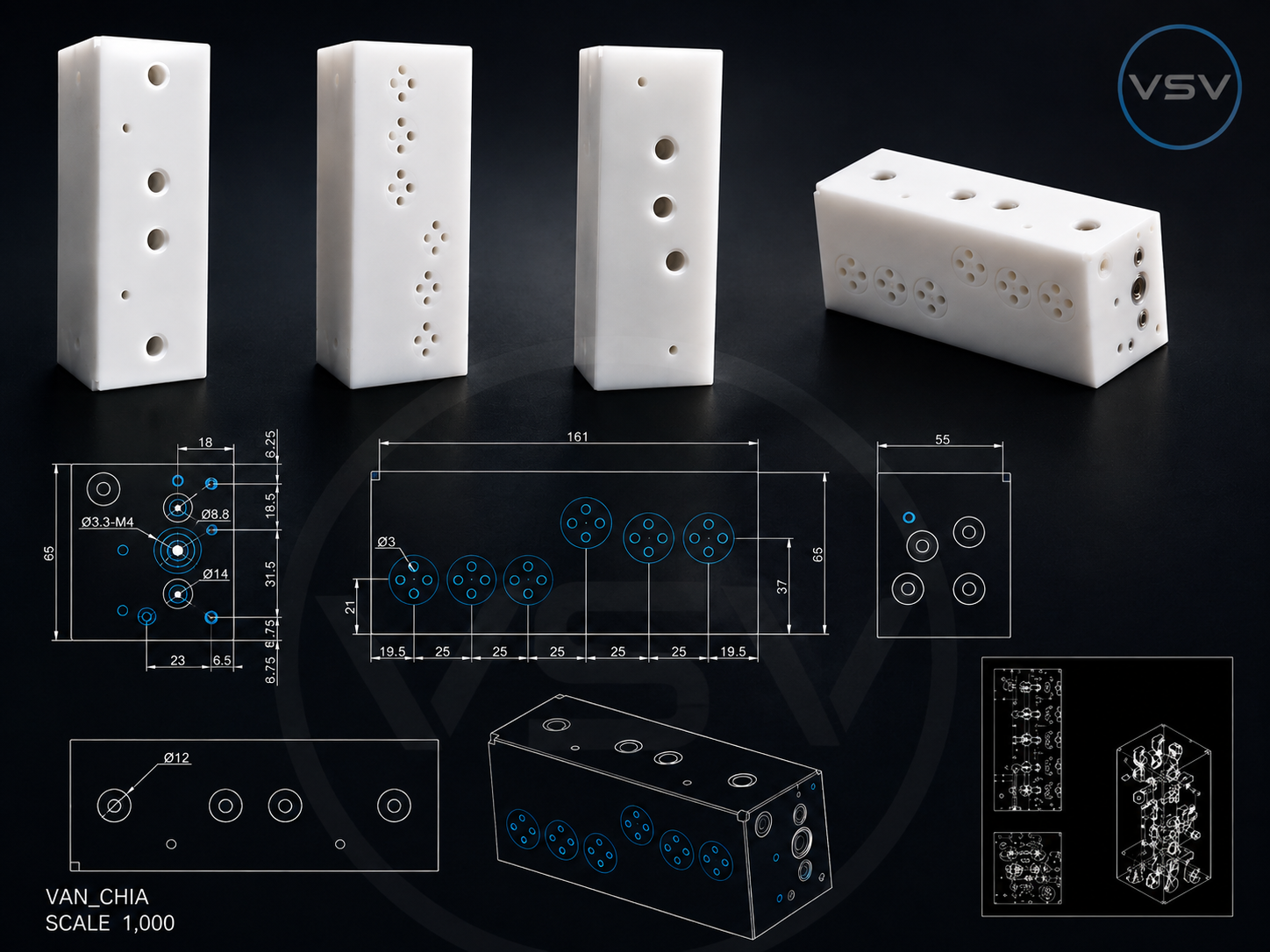

Sản phẩm trong hình là một chi tiết dạng khối chữ nhật gia công chính xác, trên nhiều mặt được bố trí hệ thống lỗ với nhiều đường kính, vị trí và kết cấu khác nhau.

Theo bản vẽ kỹ thuật, chi tiết có kích thước tổng thể thể hiện khoảng:

• Chiều dài: 161 mm
• Chiều cao: 65 mm
• Chiều rộng: 55 mm
• Hệ thống lỗ bố trí trên nhiều mặt
• Có các vị trí lỗ và bậc lỗ với nhiều đường kính khác nhau
• Một số vị trí thể hiện ren M4
• Các cụm lỗ được bố trí theo khoảng cách xác định trên bản vẽ
• Có yêu cầu kiểm soát chính xác vị trí tương quan giữa các cụm lỗ

Đây là dạng chi tiết đòi hỏi quá trình gia công phải được kiểm soát chặt chẽ từ định vị phôi – thiết lập chuẩn – gia công từng mặt – kiểm tra kích thước – kiểm tra vị trí tương quan.

2. Điểm khó trong gia công VAN CHIA

Gia công nhiều mặt

Khối VAN CHIA có hệ thống lỗ phân bố trên nhiều mặt khác nhau. Vì vậy, việc gia công không đơn thuần là khoan các lỗ riêng lẻ mà cần đảm bảo sự liên hệ chính xác giữa các mặt.

Quá trình định vị phải được tính toán để hạn chế sai lệch tích lũy khi chuyển sang các hướng gia công khác nhau.

Kiểm soát vị trí tâm lỗ

Đối với các cụm lỗ có khoảng cách được quy định cụ thể trên bản vẽ, chỉ cần sai lệch nhỏ trong quá trình định vị hoặc thiết lập máy cũng có thể ảnh hưởng đến khả năng lắp ráp.

Do đó, VNSEIKO tập trung kiểm soát:

• Tọa độ tâm lỗ
• Khoảng cách tâm – tâm
• Vị trí tương quan giữa các cụm lỗ
• Độ chính xác của các đường kính
• Độ sâu và kết cấu lỗ
• Độ vuông góc giữa các bề mặt cần thiết

Gia công các lỗ có nhiều đặc tính

Sản phẩm không chỉ có lỗ xuyên đơn giản mà còn có các vị trí thể hiện bậc lỗ, lỗ có đường kính khác nhau và vị trí ren.

Điều này yêu cầu người vận hành phải đọc đúng bản vẽ, xác định đúng chuẩn gia công và kiểm soát từng công đoạn.

3. Quy trình gia công được kiểm soát theo bản vẽ

Đối với chi tiết dạng VAN CHIA, quy trình gia công có thể được triển khai theo các bước chính:

01. Kiểm tra bản vẽ

Phân tích toàn bộ kích thước, vị trí lỗ, đường kính, ren, chiều sâu và các yêu cầu kỹ thuật liên quan.

02. Chuẩn bị phôi

Kiểm tra kích thước phôi và lượng dư gia công trước khi đưa vào máy.

03. Xác lập chuẩn gia công

Lựa chọn chuẩn phù hợp để đảm bảo độ ổn định của chi tiết trong toàn bộ quá trình gia công.

04. Gia công tạo hình

Thực hiện phay các bề mặt theo kích thước yêu cầu, đồng thời kiểm soát độ phẳng và kích thước tổng thể.

05. Gia công hệ thống lỗ

Khoan, khoét, doa, gia công bậc hoặc ren tùy theo yêu cầu của từng vị trí trên bản vẽ.

06. Gia công các mặt còn lại

Thiết lập lại chi tiết theo chuẩn đã xác định, tiếp tục gia công các hệ thống lỗ trên các mặt khác.

07. Kiểm tra

Kiểm tra kích thước, đường kính, vị trí tâm, khoảng cách giữa các lỗ và các đặc tính quan trọng trước khi xuất hàng.

08. Làm sạch và hoàn thiện

Loại bỏ ba via, vệ sinh sản phẩm, kiểm tra ngoại quan và đối chiếu lần cuối với bản vẽ kỹ thuật.

4. Yêu cầu quan trọng: Độ chính xác phải đi cùng độ ổn định

Đối với các chi tiết cơ khí chính xác, một sản phẩm đạt kích thước riêng lẻ chưa chắc đã đảm bảo khả năng lắp ráp.

Điều khách hàng cần là tính chính xác đồng bộ của toàn bộ chi tiết.

Ví dụ, với một cụm nhiều lỗ:

Đường kính đúng + vị trí đúng + khoảng cách đúng + độ sâu đúng + quan hệ giữa các mặt đúng

mới tạo nên một sản phẩm đáp ứng yêu cầu thực tế.

Đây cũng là lý do VNSEIKO chú trọng kiểm soát sản phẩm theo bản vẽ và yêu cầu kỹ thuật của từng khách hàng, thay vì chỉ kiểm tra một vài kích thước cơ bản.

5. Năng lực phù hợp với các chi tiết có kết cấu phức tạp

VNSEIKO Việt Nam hướng đến gia công các sản phẩm cơ khí theo bản vẽ với yêu cầu kỹ thuật đa dạng.

Đặc biệt phù hợp với:

• Chi tiết dạng Block
• Manifold
• Van chia
• Jig và đồ gá
• Chi tiết máy chính xác
• Chi tiết có nhiều lỗ
• Chi tiết gia công nhiều mặt
• Chi tiết yêu cầu vị trí lỗ chính xác
• Sản phẩm gia công theo bản vẽ riêng của khách hàng
• Sản phẩm cần gia công thử mẫu trước khi sản xuất số lượng

Với những chi tiết có cấu trúc phức tạp, VNSEIKO có thể trao đổi trực tiếp với khách hàng để phân tích bản vẽ, xác định phương án gia công và thống nhất yêu cầu kỹ thuật trước khi sản xuất.

6. Kiểm soát chất lượng trong từng công đoạn

Đối với sản phẩm cơ khí chính xác, kiểm soát chất lượng không nên chỉ thực hiện ở công đoạn cuối.

Việc kiểm soát cần được thực hiện xuyên suốt:

Bản vẽ → Phôi → Định vị → Gia công → Kiểm tra → Hoàn thiện → Xuất hàng

Mỗi công đoạn đều có thể ảnh hưởng đến độ chính xác cuối cùng của sản phẩm.

VNSEIKO chú trọng kiểm tra các đặc tính quan trọng của chi tiết dựa trên yêu cầu thể hiện trên bản vẽ, giúp hạn chế sai sót và nâng cao tính ổn định khi khách hàng đưa sản phẩm vào lắp ráp.

7. Nhận gia công theo bản vẽ – ưu tiên sản phẩm khó

Không phải mọi chi tiết đều dễ gia công.

Những sản phẩm có nhiều mặt gia công, nhiều cụm lỗ, yêu cầu vị trí chính xác hoặc cần đảm bảo mối tương quan giữa nhiều đặc tính thường đòi hỏi kinh nghiệm thực tế, khả năng đọc hiểu bản vẽ và quy trình gia công được tính toán ngay từ đầu.

VNSEIKO Việt Nam sẵn sàng tiếp nhận các bản vẽ từ khách hàng để:

Tiếp nhận bản vẽ → Phân tích yêu cầu → Trao đổi kỹ thuật → Báo giá → Gia công mẫu → Kiểm tra → Sản xuất

Đặc biệt, đối với những sản phẩm có yêu cầu kỹ thuật cao hoặc kết cấu khó, VNSEIKO ưu tiên trao đổi trực tiếp với khách hàng để thống nhất phương án trước khi tiến hành sản xuất.

VNSEIKO VIỆT NAM – GIA CÔNG CHÍNH XÁC THEO BẢN VẼ

Không chỉ gia công đúng kích thước – mà phải kiểm soát đúng yêu cầu kỹ thuật của toàn bộ chi tiết.

Với các sản phẩm dạng VAN CHIA / MANIFOLD / BLOCK nhiều lỗ, VNSEIKO Việt Nam hướng đến tiêu chí:

CHÍNH XÁC – ỔN ĐỊNH – ĐÚNG BẢN VẼ – ĐÚNG TIẾN ĐỘ

Khách hàng có nhu cầu gia công chi tiết tương tự vui lòng gửi bản vẽ 2D/3D, vật liệu, số lượng và yêu cầu kỹ thuật để VNSEIKO Việt Nam tư vấn phương án gia công và báo giá phù hợp.

VNSEIKO VIỆT NAM
Gia công cơ khí chính xác theo bản vẽ khách hàng
