TRỤC BẠC DẪN HƯỚNG CNC: “TRÁI TIM” QUY ĐỊNH ĐỘ CHÍNH XÁC CỦA KHUÔN MẪU TẠI VNSEIKO

Trong kết cấu của khuôn dập và khuôn ép nhựa, hệ thống trục bạc dẫn hướng (Guide Pins & Bushings) đóng vai trò như xương sống, quyết định sự sống còn của độ chính xác sản phẩm. Chỉ một sai lệch nhỏ tính bằng micromet ở hệ thống dẫn hướng cũng có thể dẫn đến hiện tượng cấn cối, mẻ chày hoặc hỏng toàn bộ lòng khuôn.

Tại VNSEIKO, chúng tôi cung cấp giải pháp linh kiện trục bạc dẫn hướng chuẩn kỹ thuật Nhật Bản, đáp ứng những yêu cầu khắt khe nhất của ngành cơ khí chính xác.

1. Phân loại trục bạc dẫn hướng phổ biến trong chế tạo khuôn

Hệ thống dẫn hướng được chia làm nhiều dòng thiết kế khác nhau tùy thuộc vào tốc độ dập, chu kỳ ép và tải trọng của khuôn:

  • Trục bạc dẫn hướng trơn (Plain Guide Pins & Bushings): Thường sử dụng vật liệu thép hợp kim cao cấp, bôi trơn bằng dầu/mỡ. Dòng này phù hợp với các khuôn có tốc độ trung bình, yêu cầu kết cấu vững chắc, chịu tải lớn.

  • Trục bạc dẫn hướng bi (Ball Cage Guide Post Sets): Trục kết hợp với vòng bi tổ ong (Ball Cage). Nhờ cơ chế chuyển động lăn của các viên bi thép, hệ thống này triệt tiêu hoàn toàn ma sát trượt, thích hợp cho các dòng khuôn dập tốc độ cao (High-speed stamping), vận hành liên tục mà không sinh nhiệt lớn.

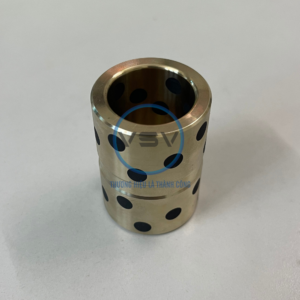

  • Bạc dẫn hướng tự bôi trơn (Graphite Oilless Bushings): Loại bạc được cấy các hạt graphite (than chì) đặc chủng trên bề mặt. Khi ma sát sinh nhiệt, graphite tự giải phóng lớp màng bôi trơn, giúp khuôn vận hành bền bỉ ở môi trường nhiệt độ cao mà không cần tra dầu mỡ định kỳ.

2. Tiêu chuẩn vật liệu và cơ tính vượt trội tại VNSEIKO

Để đảm bảo trục dẫn hướng không bị biến dạng dưới áp lực ép hoặc lực dập hàng trăm tấn, VNSEIKO áp dụng tiêu chuẩn vật liệu nghiêm ngặt:

  • Vật liệu Trục (Guide Pin): Chủ yếu sử dụng thép SUJ2 (Thép vòng bi cao cấp) hoặc SUBSC tương đương tiêu chuẩn JIS.

  • Xử lý nhiệt chuyên sâu: Trục được tôi cao tần đạt độ cứng bề mặt từ 58 – 62 HRC, lõi trục giữ được độ dẻo dai (chống gãy cốt khi chịu lực ngang).

  • Độ chính xác kích thước: Đường kính ngoài của trục đạt dung sai cực ngặt (±0.002mm đến ±0.005mm), độ thẳng và độ tròn lý tưởng nhằm ngăn ngừa hiện tượng rơ lắc.

  • Độ nhám bề mặt (Surface Roughness): Đạt mức Ry ≤ 0.6 µm nhờ công nghệ mài vô tâm siêu chính xác, giúp giảm thiểu ma sát tối đa, kéo dài tuổi thọ cho cả trục lẫn bạc.

3. Tầm quan trọng của việc kiểm soát chất lượng lắp ráp

Hệ thống trục bạc chỉ phát huy tối đa công năng khi được thiết kế và lắp ráp đúng kỹ thuật. Tại VNSEIKO, chúng tôi luôn hỗ trợ tư vấn kỹ thuật cho khách hàng về:

  • Độ hở lắp ghép (Clearance): Tính toán độ hở hoàn hảo giữa trục và bạc để đảm bảo chuyển động tịnh tiến mượt mà nhưng không được rơ lắc.

  • Kiểm soát độ đồng tâm: Đảm bảo lỗ gia công trên tấm khuôn trên (Punch Holder) và tấm khuôn dưới (Die Holder) phải đồng tâm tuyệt đối.

4. Tại sao các xưởng khuôn mẫu lớn tin dùng linh kiện của VNSEIKO?

  • Đầy đủ quy cách chuẩn tương thích: VNSEIKO cung cấp đa dạng các mã linh kiện theo chuẩn quốc tế (Misumi, Punch, DME, Hasco…) giúp khách hàng dễ dàng thay thế, bảo dưỡng linh kiện định kỳ trong khuôn.

  • Gia công theo bản vẽ riêng: Ngoài các mã hàng tiêu chuẩn, VNSEIKO sở hữu năng lực gia công theo bản vẽ (Customized) các loại trục dẫn hướng có kích thước đặc biệt, khía rãnh dầu đặc thù hoặc mạ phủ bề mặt (DLC, CrN) tăng độ bền.

  • Đồng hành kỹ thuật: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng hỗ trợ kiểm tra “case” thực tế, phân tích nguyên nhân nếu khuôn của quý khách gặp hiện tượng nhanh mòn bạc hoặc kẹt trục để đưa ra giải pháp cải tiến tối ưu nhất.

VNSEIKO cam kết mang đến những sản phẩm trục bạc dẫn hướng hoàn thiện nhất, giúp nâng cao năng suất và giữ vững độ bền cho những bộ khuôn của bạn.
