Trong ngành cơ khí chế tạo, đặc biệt là trong công nghệ chế tạo khuôn mẫu (khuôn dập, khuôn ép nhựa) và các hệ thống tự động hóa, trục bạc dẫn hướng đóng vai trò là “xương sống” quyết định độ chính xác và tuổi thọ của toàn bộ hệ thống. Việc hiểu rõ cấu tạo, nguyên lý và cách lựa chọn loại trục bạc phù hợp sẽ giúp doanh nghiệp tối ưu chi phí và nâng cao chất lượng sản phẩm.

---

1. Trục bạc dẫn hướng là gì?

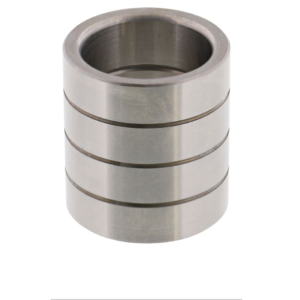

Trục bạc dẫn hướng (gồm hai thành phần chính là Trục dẫn hướng – Guide Post và Bạc dẫn hướng – Guide Bushing) là cụm linh kiện khuôn mẫu cơ bản. Chúng phối hợp với nhau để định vị, dẫn hướng chuyển động tịnh tiến giữa hai nửa khuôn (khuôn trên và khuôn dưới) hoặc các cụm chi tiết máy, đảm bảo chúng khớp dịch chuyển chính xác tuyệt đối theo một đường thẳng, không bị lệch tâm hay rơ lắc.

---

2. Cấu tạo và yêu cầu kỹ thuật khắt khe

Do phải làm việc liên tục với tần suất cao và chịu lực ép lớn, trục bạc dẫn hướng đòi hỏi quy trình chế tạo cực kỳ nghiêm ngặt:

• Vật liệu: Thường được làm từ thép hợp kim cao cấp như SUJ2, S45C, SKD11 hoặc thép carbon độ bền cao.

• Độ cứng bề mặt: Trục và bạc đều phải trải qua quá trình nhiệt luyện (tôi cao tần, thấm carbon hoặc nitơ) để đạt độ cứng từ 58 – 62 HRC, giúp chống mài mòn tối đa.

• Độ chính xác và độ bóng: Bề mặt trục được mài chính xác bằng công nghệ mài không tâm, đạt độ bóng như gương (độ nhám bề mặt $Ra \leq 0.4\,\mu\text{m}$) để giảm ma sát tối đa. Sai số đường kính thường nằm trong khoảng vài micromet (dung sai g6, h6 hoặc h7).

---

3. Phân loại trục bạc dẫn hướng phổ biến hiện nay

Tùy thuộc vào yêu cầu về tốc độ, tải trọng và độ chính xác của máy móc, người ta chia trục bạc dẫn hướng thành các loại chính sau:

Trục bạc dẫn hướng trơn (Slide Guide)

• Đặc điểm: Trục tiếp xúc trực tiếp với bề mặt trong của bạc. Giữa hai bề mặt thường có rãnh chứa dầu hoặc sử dụng bạc tự bôi trơn (bạc đồng gắn chốt chì/graphite).

• Ưu điểm: Khả năng chịu tải trọng cực lớn, chịu được lực va đập tốt, kết cấu đơn giản và giá thành rẻ.

• Nhược điểm: Lực ma sát lớn hơn loại có bi, không phù hợp cho các chuyển động tốc độ rất cao.

Trục bạc dẫn hướng có bi (Ball Cage Guide)

• Đặc điểm: Giữa trục và bạc được chèn thêm một áo bi (Ball cage) chứa hàng trăm viên bi thép nhỏ xoay tròn liên tục.

• Ưu điểm: Ma sát cực thấp, chuyển động siêu mượt mà, không bị hiện tượng “dính” khi khởi động. Phù hợp cho các máy dập tốc độ cao (High-speed stamping).

• Nhược điểm: Khả năng chịu lực va đập kém hơn loại trơn, nếu bị bụi bẩn lọt vào rất dễ gây kẹt bi và xước trục.

Bảng so sánh nhanh hai loại trục bạc dẫn hướng:

Tiêu chí so sánh	Trục bạc dẫn hướng trơn	Trục bạc dẫn hướng có bi
Hệ số ma sát	Cao hơn	Rất thấp (Siêu mượt)
Khả năng chịu tải	Rất tốt	Trung bình đến Khá
Tốc độ làm việc	Thấp – Trung bình	Rất cao
Độ chính xác	Khá (Phụ thuộc khe hở dầu)	Tuyệt đối (Không có độ rơ)
Bảo trì, bôi trơn	Cần bôi trơn thường xuyên (Trừ loại tự bôi trơn)	Đòi hỏi môi trường sạch, ít bụi

---

4. Ứng dụng thực tế của trục bạc dẫn hướng

Bộ đôi linh kiện này xuất hiện trong hầu hết các máy móc cơ khí chính xác:

• Trong khuôn dập (Stamping Die): Giữ cho chày dập (Punch) và cối dập (Die) luôn thẳng hàng, tránh mẻ dao dập khi cắt tôn, inox.

• Trong khuôn ép nhựa (Plastic Injection Mold): Dẫn hướng cho tấm khuôn di động khớp với tấm khuôn cố định khi đóng khuôn, bảo vệ các chốt lồi (core) và khoang lõm (cavity).

• Trong máy tự động hóa (Sử dụng trục xi lanh): Làm ray dẫn hướng cho các cụm gá sản phẩm, cơ cấu trượt của cánh tay robot.

---

5. Kinh nghiệm lựa chọn và bảo dưỡng để tăng tuổi thọ

Để trục bạc dẫn hướng vận hành bền bỉ qua hàng triệu chu kỳ bấm dập, kỹ sư cần lưu ý các nguyên tắc sau:

• Tính toán dung sai phù hợp: Chọn chế độ lắp ghép giữa trục và bạc thích hợp. Nếu quá khít sẽ gây kẹt và sinh nhiệt lớn; nếu quá lỏng sẽ làm mất độ chính xác của khuôn.

• Hệ thống bôi trơn: Đối với hệ thống trơn, phải đảm bảo dầu/mỡ bôi trơn được cung cấp liên tục. Xu hướng hiện nay là dùng bạc dẫn hướng bằng đồng có đính hạt graphite giúp tự bôi trơn, giảm thiểu thời gian dừng máy để tra mỡ.

• Chống bụi bẩn: Bụi kim loại là kẻ thù số một của trục bạc. Nên thiết kế thêm vòng phớt chắn bụi (Wiper) ở đầu bạc nếu máy làm việc trong môi trường ô nhiễm.
