Tổng Quan Chi Tiết Về Dưỡng Kiểm Chính Xác Cao (Plug Gauge & Ring Gauge) Trong Gia Công Cơ Khí

Trong ngành gia công cơ khí chính xác và chế tạo khuôn mẫu, việc đảm bảo kích thước chi tiết đạt chuẩn theo đúng bản vẽ kỹ thuật là yếu tố sống còn quyết định đến chất lượng lắp ghép và tuổi thọ sản phẩm. Để tối ưu thời gian kiểm tra tại dây chuyền sản xuất hàng loạt, các thiết bị dưỡng kiểm chính xác cao (Plug Gauge / Ring Gauge) được ứng dụng như một tiêu chuẩn vàng trong quy trình kiểm soát chất lượng (QC/QA).

Bài viết này sẽ phân tích chi tiết về phân loại, vật liệu chế tạo, nguyên lý kiểm tra GO/NO-GO và vai trò quan trọng của dưỡng kiểm trong nhà máy công nghiệp.

1. Dưỡng Kiểm Là Gì? Phân Loại Dưỡng Kiểm Phổ Biến

Dưỡng kiểm (Gauge) là dụng cụ đo lường chuyên dụng dùng để kiểm tra nhanh kích thước, dung sai đường kính trong, đường kính ngoài hoặc bước ren của chi tiết cơ khí. Thay vì tốn thời gian thao tác bằng các thiết bị đo phức tạp, dưỡng kiểm cho kết quả đánh giá “Đạt” hay “Không đạt” tức thì tại hiện trường gia công.

Các dòng dưỡng kiểm phổ biến bao gồm:

Dưỡng vòng (Ring Gauge): Có dạng hình vòng cung/hình trụ tròn với lỗ chuẩn bên trong. Thiết bị này dùng để đo kiểm đường kính ngoài của các chi tiết dạng trục, chốt định vị hoặc kiểm tra bước ren ngoài của bulong, vít.
Dưỡng trụ / Dưỡng lỗ (Plug Gauge): Có dạng trục tròn tiêu chuẩn, dùng để đo kiểm đường kính trong của các lỗ khoan, lỗ doa, hoặc lỗ ren trong đai ốc.
Dưỡng gốm Ceramic (Ceramic Gauge): Dòng dưỡng cao cấp được chế tạo từ vật liệu gốm kỹ thuật, có tính năng kháng từ, không bị oxy hóa và khả năng ổn định kích thước tuyệt vời trước sự thay đổi nhiệt độ.

2. Đặc Tính Kỹ Thuật Và Vật Liệu Chế Tạo Dưỡng Kiểm Tại VNSEIKO

Để đảm bảo kết quả đo chuẩn xác đến từng micromet (µm), các dòng dưỡng kiểm tại VNSEIKO được chế tạo tuân thủ khắt khe các tiêu chuẩn kỹ thuật hàng đầu:

Dung sai siêu nhỏ: Độ chính xác kích thước đạt từ ±0.001 mm đến ±0.002 mm, đáp ứng các tiêu chuẩn dung sai ISO, JIS khắt khe nhất.
Vật liệu chế tạo phong phú:
- Thép hợp kim xử lý nhiệt (Tool Steel): Được tôi cứng đạt độ cứng cao, bề mặt được mài bóng tỉ mỉ giúp chống mài mòn vượt trội.
- Gốm Ceramic đặc biệt: Không bị gỉ sét, chống nhiễm từ và có hệ số dãn nở nhiệt cực thấp, rất thích hợp sử dụng trong môi trường phòng sạch hoặc xưởng gia công nhiệt độ cao.

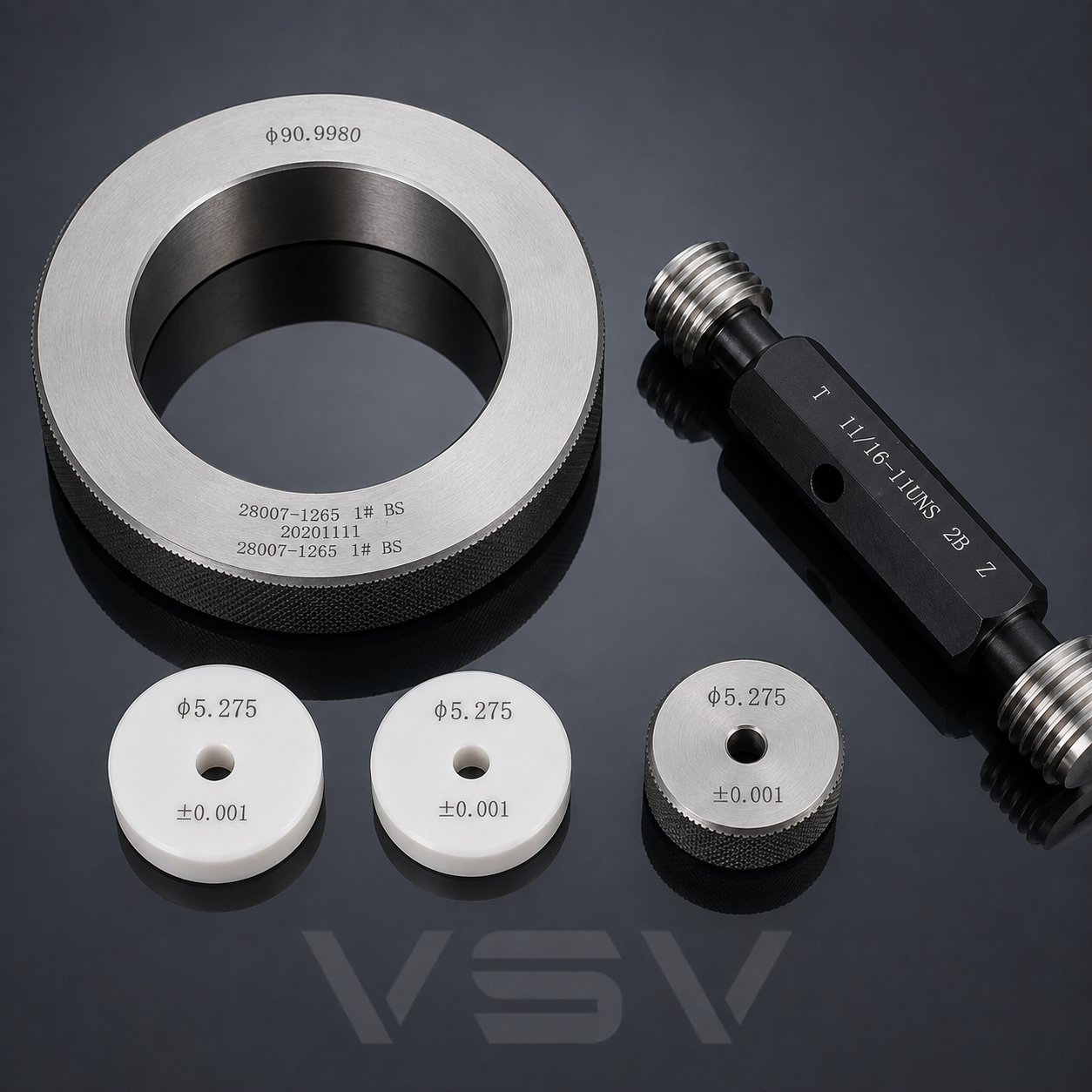

Ký hiệu & Khắc thông số rõ ràng: Mọi thông số đường kính (ví dụ: Ø90.9980, Ø5.275), cấp dung sai hay mã lô sản xuất đều được khắc bằng công nghệ laser sắc nét trên thân dưỡng, giúp kỹ thuật viên dễ dàng quản lý và sử dụng.

3. Nguyên Lý Kiểm Tra GO / NO-GO Chuẩn Kỹ Thuật

Phần lớn các loại dưỡng kiểm trơn và dưỡng kiểm ren đều vận hành theo nguyên lý GO / NO-GO:

Đầu GO (Đầu qua): Được thiết kế theo giới hạn kích thước tối thiểu/tối đa cho phép của chi tiết. Khi đưa dưỡng vào, đầu GO phải đi qua hoặc vặn vào chi tiết một cách nhẹ nhàng, trơn tru.
Đầu NO-GO (Đầu không qua): Được thiết kế theo giới hạn kích thước vượt ngưỡng dung sai. Khi kiểm tra, đầu NO-GO không được phép đi qua chi tiết (hoặc chỉ vặn vào không quá 1 – 2 bước ren).

Kết luận đánh giá:

ĐẠT CHUẨN: Đầu GO vào được – Đầu NO-GO KHÔNG vào được.
PHẾ PHẨM (Lỗi kích thước): Nếu đầu GO không vào (kích thước quá nhỏ/hẹp) hoặc đầu NO-GO vào dễ dàng (kích thước quá rộng/rỗng).

4. Ứng Dụng Thực Tế Của Dưỡng Kiểm Trong Sản Xuất

Dưỡng kiểm chính xác cao là thiết bị không thể thiếu trong các ngành công nghiệp phụ trợ:

Kiểm định chất lượng (QC/QA): Dùng trực tiếp trong phòng Lab đo lường hoặc trên dây chuyền sản xuất hàng loạt để đánh giá chất lượng sản phẩm trước khi xuất xưởng.
Gia công linh kiện ô tô, xe máy, điện tử: Kiểm tra các lỗ lắp ghép, lỗ ren, trục khuỷu, các chi tiết có yêu cầu khe hở cơ khí cực nhỏ.
Chế tạo khuôn mẫu & Tự động hóa: Định vị lỗ chốt pin, bạc dẫn hướng và kiểm tra độ đồng tâm của các cụm chi tiết máy.

5. Lựa Chọn Dưỡng Kiểm Chính Xác Uy Tín Tại VNSEIKO

CÔNG TY TNHH SẢN XUẤT VÀ THƯƠNG MẠI VNSEIKO tự hào là đơn vị uy tín chuyên cung cấp các giải pháp dưỡng kiểm cơ khí, linh kiện khuôn mẫu và dịch vụ gia công chính xác theo bản vẽ. Chúng tôi cam kết:

Sản phẩm đạt độ chính xác cao, đầy đủ chứng nhận kiểm định/hiệu chuẩn theo yêu cầu.
Đa dạng chủng loại: Dưỡng vòng, dưỡng trụ, dưỡng ren, dưỡng gốm Ceramic…
Tư vấn kỹ thuật chuyên sâu, hỗ trợ giải pháp đo kiểm tối ưu chi phí cho nhà máy.
