Trong các hệ thống điện trung thế, thiết bị đóng cắt và cụm cơ khí – điện, chi tiết cách điện không chỉ yêu cầu khả năng cách điện tốt mà còn phải đảm bảo độ chính xác kích thước, độ bền cơ học, bề mặt ổn định và khả năng lắp ráp chính xác.

VNSEIKO Việt Nam cung cấp và gia công các chi tiết sứ cách điện kỹ thuật (ceramic) theo bản vẽ, phục vụ các ứng dụng yêu cầu kích thước phi tiêu chuẩn và độ chính xác cao.

Sản phẩm trong bài là sứ cách điện trung thế 16KV, thiết kế dạng trụ định hình, hai đầu có ren trong M4, phù hợp cho các cụm cần vừa cách điện vừa định vị, liên kết cơ khí.

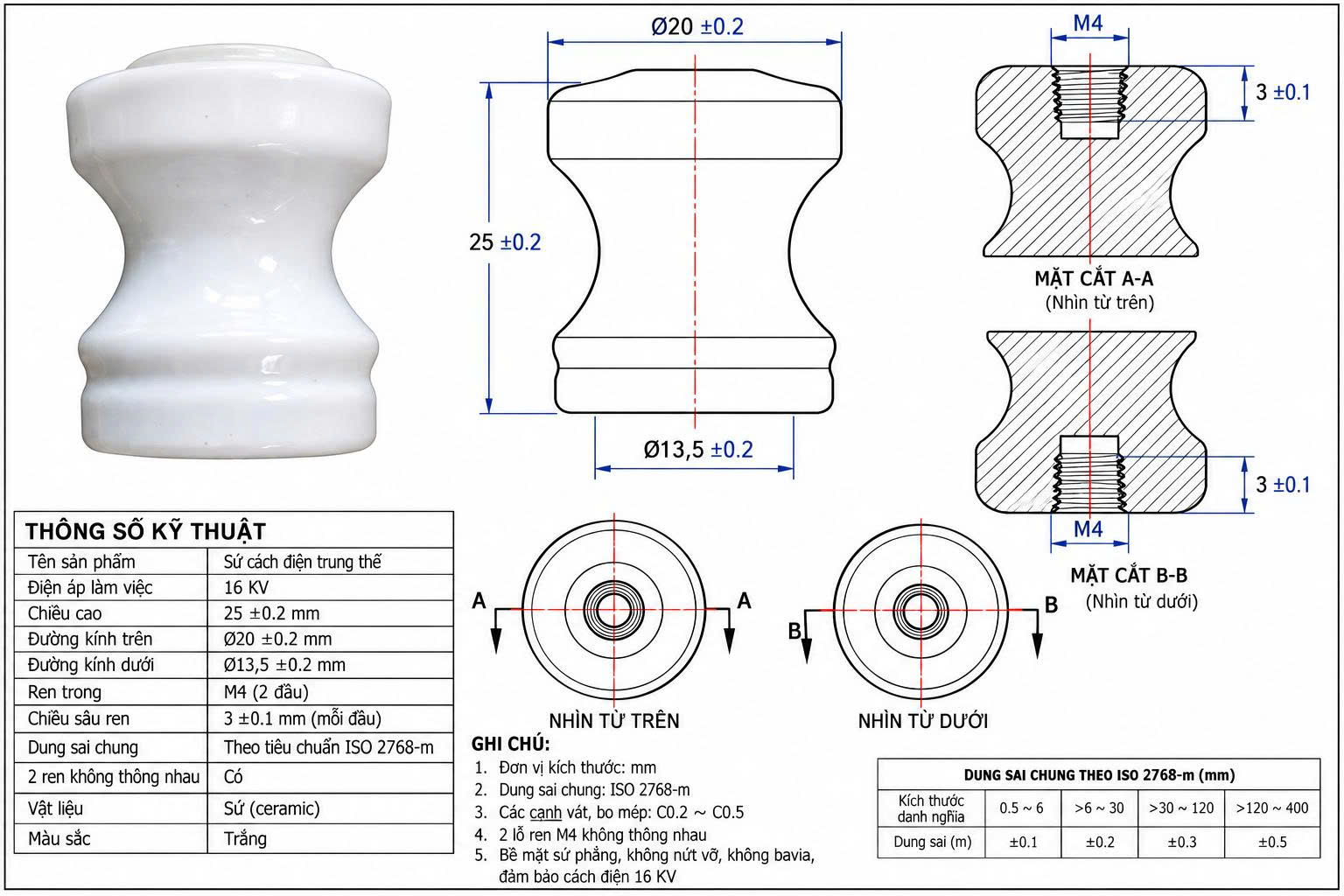

1. THÔNG SỐ KỸ THUẬT

Tên sản phẩm: Sứ cách điện trung thế
Điện áp làm việc: 16KV
Vật liệu: Sứ kỹ thuật – Ceramic
Màu sắc: Trắng

Kích thước chính:

• Chiều cao tổng: 25 ±0.2 mm
• Đường kính phía trên: Ø20 ±0.2 mm
• Đường kính phía dưới: Ø13.5 ±0.2 mm
• Ren trong: M4 – 2 đầu
• Chiều sâu ren: 3 ±0.1 mm mỗi đầu
• Hai lỗ ren M4: không thông nhau
• Các cạnh vát, bo mép: C0.2 – C0.5
• Đơn vị kích thước: mm
• Dung sai chung: ISO 2768-m

Hai đầu ren được thiết kế độc lập, không thông nhau, giúp chi tiết đáp ứng yêu cầu lắp ghép đồng thời hạn chế ảnh hưởng đến kết cấu và vùng cách điện của sản phẩm.

2. ĐẶC ĐIỂM KẾT CẤU

Sản phẩm có hình dạng trụ đối xứng với phần thân giữa được thu nhỏ. Thiết kế này giúp tạo khoảng cách và đường rò cách điện phù hợp hơn so với chi tiết dạng trụ thẳng, đồng thời vẫn đảm bảo khả năng gá lắp cơ khí.

Phần đầu trên có đường kính Ø20 ±0.2 mm, thân dưới Ø13.5 ±0.2 mm, tổng chiều cao 25 ±0.2 mm.

Đặc biệt, hai đầu sản phẩm được gia công ren trong M4, sâu 3 ±0.1 mm, cho phép liên kết với bulông hoặc các chi tiết cơ khí khác mà không cần xuyên hoàn toàn qua thân ceramic.

3. YÊU CẦU ĐỐI VỚI BỀ MẶT CERAMIC

Đối với chi tiết ceramic sử dụng trong môi trường điện, chất lượng bề mặt có ảnh hưởng trực tiếp đến độ ổn định của sản phẩm.

Sản phẩm cần đảm bảo:

• Bề mặt phẳng, đồng đều.
• Không nứt, vỡ hoặc sứt mẻ.
• Không có ba via tại các vị trí gia công.
• Mép được xử lý phù hợp, hạn chế tập trung ứng suất.
• Ren M4 đảm bảo khả năng lắp ghép.
• Không xuất hiện khuyết tật ảnh hưởng đến khả năng cách điện.
• Đảm bảo yêu cầu cách điện theo điều kiện kỹ thuật của cụm thiết bị sử dụng.

4. DUNG SAI GIA CÔNG

Các kích thước không ghi dung sai riêng áp dụng theo ISO 2768-m.

Theo bảng dung sai thể hiện trên bản vẽ:

Các kích thước quan trọng trên sản phẩm được kiểm soát trực tiếp theo dung sai quy định riêng trên bản vẽ.

5. TẠI SAO GIA CÔNG CERAMIC CẦN KIỂM SOÁT CHẶT CHẼ?

Ceramic kỹ thuật có đặc tính khác đáng kể so với thép, nhôm và các vật liệu kim loại thông thường. Vật liệu có độ cứng cao nhưng tương đối nhạy với va đập và tập trung ứng suất.

Vì vậy, quá trình gia công các vị trí như ren M4, biên dạng cong, mép chuyển tiếp và bề mặt lắp ghép cần kiểm soát phương pháp gia công phù hợp để hạn chế nứt, mẻ cạnh hoặc phát sinh sai số kích thước.

Đặc biệt với chi tiết kích thước nhỏ, việc gia công hai lỗ ren M4 độc lập ở hai đầu nhưng không thông nhau đòi hỏi kiểm soát tốt chiều sâu ren và chiều dày vật liệu còn lại ở khu vực trung tâm.

6. ỨNG DỤNG CỦA SỨ CÁCH ĐIỆN 16KV

Dòng sản phẩm này có thể được sử dụng trong các cụm thiết bị điện và cơ điện có yêu cầu cách điện, định vị và liên kết cơ khí, chẳng hạn:

• Thiết bị điện trung thế.
• Tủ điện và cụm đóng cắt.
• Bộ phận cách điện và đỡ thanh dẫn.
• Cụm gá, định vị trong thiết bị điện.
• Thiết bị điều khiển công nghiệp.
• Cụm cơ khí – điện yêu cầu vật liệu cách điện.
• Các chi tiết ceramic phi tiêu chuẩn sản xuất theo bản vẽ khách hàng.

7. VNSEIKO – GIA CÔNG CERAMIC THEO BẢN VẼ

Ngoài các sản phẩm tiêu chuẩn, VNSEIKO nhận gia công chi tiết ceramic theo bản vẽ và yêu cầu kỹ thuật riêng của khách hàng.

Các thông tin cần cung cấp khi yêu cầu báo giá gồm: bản vẽ 2D/3D, loại ceramic yêu cầu, kích thước và dung sai, số lượng, yêu cầu bề mặt, yêu cầu cách điện và các điều kiện kỹ thuật đặc biệt.

Đối với các chi tiết phi tiêu chuẩn, VNSEIKO sẽ căn cứ vào vật liệu – kết cấu – dung sai – số lượng – yêu cầu kiểm tra để đánh giá phương án gia công phù hợp.
