PIN ĐẨY TRONG CHẾ TẠO KHUÔN MẪU: KỸ THUẬT GIA CÔNG SIÊU CHÍNH XÁC TẠI VNSEIKO

Trong hệ thống khuôn ép nhựa và khuôn đúc áp lực, pin đẩy (Ejector Pin) đóng vai trò là “mắt xích” cuối cùng nhưng quan trọng nhất để tách sản phẩm ra khỏi lòng khuôn. Một cây pin đẩy chất lượng không chỉ cần độ cứng mà còn đòi hỏi sự chính xác tuyệt đối về kích thước để đảm bảo vận hành bền bỉ.

1. Cấu tạo và Phân loại Pin đẩy phổ biến

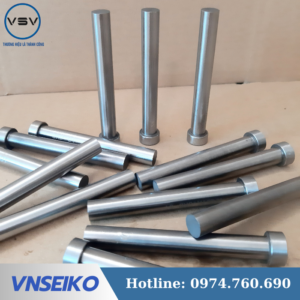

Pin đẩy thường có cấu trúc dạng thanh trụ tròn với phần đầu (head) để cố định vào tấm đẩy. Tại VNSEIKO, chúng tôi chuyên sâu vào các dòng:

  • Pin đẩy thẳng (Straight Ejector Pins): Dùng cho các vị trí đẩy thông thường.

  • Pin đẩy bậc (Stepped Ejector Pins): Dùng cho các vị trí hẹp, cần độ cứng vững cao ở thân.

  • Pin đẩy dẹt (Ejector Blades): Chuyên dụng cho các vị trí thành mỏng, khe hẹp.

2. Vật liệu và Xử lý nhiệt – Chìa khóa của sự bền bỉ

Linh kiện pin đẩy tại VNSEIKO được ưu tiên sử dụng các dòng thép hợp kinh chuyên dụng như SKD61, SKH51 hoặc 65Mn.

  • Độ cứng thân pin: Đạt 50–55 HRC.

  • Độ cứng bề mặt: Sau khi thấm Nitơ có thể đạt 65–70 HRC, giúp giảm ma sát và chống mài mòn cực tốt trong môi trường nhiệt độ cao.

3. Quy trình gia công siêu chính xác (Tolerance ±0.005mm)

Tại xưởng sản xuất của VNSEIKO, quy trình sản xuất pin đẩy được kiểm soát nghiêm ngặt qua hệ thống máy CNC hiện đại:

  1. Tiện CNC (CNC Turning): Sử dụng máy Citizen Cincom B12 hoặc Star SR-20J để tạo hình biên dạng với độ đồng tâm tuyệt đối.

  2. Mài không tâm (Centerless Grinding): Đây là công đoạn quyết định độ bóng bề mặt và dung sai đường kính. Sản phẩm của chúng tôi đạt độ nhám bề mặt Ra < 0.4.

  3. Gia công điện cực (EDM): Đối với các dòng pin dẹt hoặc pin có hình dạng đặc biệt, công nghệ EDM đảm bảo các góc cạnh sắc nét, không ba-via.

4. Tại sao nên chọn Pin đẩy gia công tại VNSEIKO?

Với hệ thống hơn 32 máy gia công chính xác, VNSEIKO cam kết:

  • Dung sai nghiêm ngặt: Đạt mức ±0.005mm, đảm bảo lắp khít hoàn hảo vào vỏ khuôn, không gây tràn nhựa (flash).

  • Độ bóng bề mặt cao: Giúp pin không bị kẹt trong quá trình sản xuất hàng loạt (mass production).

  • Tùy chỉnh theo yêu cầu: Gia công chính xác theo bản vẽ kỹ thuật phức tạp của khách hàng Nhật Bản và Singapore.
