Trong kết cấu khuôn ép nhựa và khuôn đúc áp lực, hệ thống lừa phôi (hệ thống đẩy) đóng vai trò quyết định đến năng suất và chất lượng bề mặt của sản phẩm định hình. Giữa rất nhiều linh kiện cấu thành, pin đẩy thẳng SKD61 (hay còn gọi là ty đẩy thẳng, chốt đẩy) được xem là “xương sống” nhờ khả năng chịu nhiệt và độ bền cơ học vượt trội.

Bài viết này sẽ phân tích chi tiết từ góc độ kỹ thuật về cấu tạo, đặc tính vật liệu SKD61, tiêu chuẩn xử lý bề mặt và những lưu ý quan trọng khi lựa chọn pin đẩy cho hệ thống khuôn mẫu.

1. Pin đẩy thẳng SKD61 là gì?

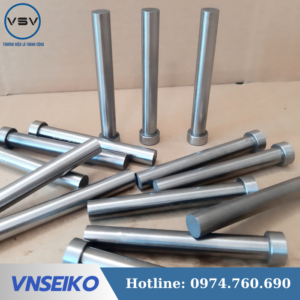

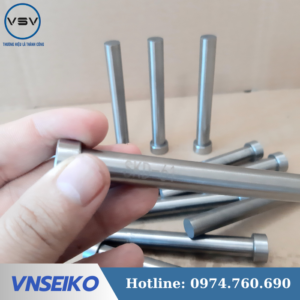

Pin đẩy thẳng SKD61 là linh kiện cơ khí chính xác dạng thanh trụ tròn, một đầu có mũ (tai pin). Nó được lắp ráp trong hệ thống tấm đẩy của khuôn, có nhiệm vụ tác dụng một lực cơ học đồng đều để đẩy sản phẩm (sau khi đã nguội và mở khuôn) ra khỏi lõi khuôn (core) một cách dễ dàng mà không làm biến dạng sản phẩm.

Vật liệu cốt lõi của loại pin này là thép SKD61 (theo tiêu chuẩn JIS của Nhật Bản) – dòng thép công cụ hợp kim chuyên dụng cho các ứng dụng làm việc ở nhiệt độ cao.

2. Vì sao thép SKD61 là lựa chọn số 1 cho pin đẩy thẳng?

Hệ thống khuôn ép, đặc biệt là khuôn đúc áp lực (nhôm, kẽm) hoặc khuôn ép nhựa kỹ thuật, vận hành trong môi trường nhiệt độ rất cao và ma sát liên tục. Thép SKD61 sở hữu những đặc tính cơ lý hóa lý tưởng để đáp ứng điều kiện khắc nghiệt này:

• Tính ổn định nhiệt độ cao: SKD61 chứa các thành phần hợp kim quý như Chromium ($Cr$), Molybdenum ($Mo$), và Vanadium ($V$). Nhờ đó, pin đẩy giữ được độ cứng và kích thước ổn định, không bị biến dạng hay “bó kẹt” khi khuôn đạt nhiệt độ làm việc từ 200°C đến hơn 500°C.

• Độ dẻo dai tuyệt vời: Khác với các dòng thép độ cứng cao nhưng giòn, SKD61 có sự cân bằng hoàn hảo giữa độ cứng bề mặt và độ dẻo dai của lõi, giúp pin chịu được lực va đập liên tục (chu kỳ đóng mở khuôn) mà không bị gãy gập.

• Hệ số giãn nở nhiệt thấp: Giúp duy trì dung sai lắp ráp cực nhỏ giữa pin đẩy và lòng khuôn, ngăn chặn tình trạng tràn màng nhựa/kim loại (bavia – flash).

3. Công nghệ xử lý bề mặt quyết định tuổi thọ của pin đẩy

Một cây pin đẩy SKD61 tiêu chuẩn thường trải qua quá trình nhiệt luyện và xử lý bề mặt nghiêm ngặt để tối ưu hóa công năng:

Thấm Nitơ bề mặt (Nitrided SKD61 Pin)

• Đặc điểm: Đây là công nghệ phổ biến nhất. Pin sau khi gia công được thấm Nitơ để tạo ra một lớp màng siêu cứng trên bề mặt.

• Thông số kỹ thuật: Độ cứng bề mặt đạt từ 900 – 1100 HV (tương đương khoảng 65 – 70 HRC), trong khi độ cứng lõi vẫn giữ ở mức 40 – 45 HRC.

• Ưu điểm: Khả năng chống mài mòn ma sát cực đỉnh, chống mài mòn hóa học do khí gas sinh ra từ nhựa, giúp pin vận hành mượt mà với tần suất cao.

Phủ lớp chống dính (DLC hoặc TiN)

Đối với các dòng khuôn cao cấp (khuôn y tế, khuôn kính quang học), pin đẩy SKD61 có thể được phủ thêm lớp DLC (Diamond-like Carbon) hoặc TiN để giảm ma sát tối đa, không cần dùng mỡ bôi trôi, tránh nhiễm bẩn sản phẩm.

4. Thông số kỹ thuật tiêu chuẩn của Pin đẩy thẳng SKD61

Để thuận tiện cho việc thiết kế và thay thế, pin đẩy thẳng SKD61 thường được sản xuất theo các tiêu chuẩn công nghiệp quốc tế như MISUMI, HASCO, DME.

[Table]

Tiêu chí	Thông số tiêu chuẩn (Tham khảo)
Vật liệu	Thép SKD61 (JIS) / 1.2344 (DIN) / H13 (AISI)
Đường kính thân (d)	Từ D1.0mm đến D25mm (Dung sai: h6 hoặc g6)
Chiều dài (L)	Từ 100mm đến 1000mm
Độ cứng bề mặt	$\ge 900 \text{ HV}$ (~65 – 70 HRC)
Độ cứng lõi	$40 – 48 \text{ HRC}$
Độ thẳng	$\le 0.05 \text{ mm/100mm}$

5. Kinh nghiệm lựa chọn và bảo trì Pin đẩy SKD61 trong sản xuất

Để hệ thống đẩy vận hành bền bỉ, tránh tối đa sự cố gãy pin làm dừng dây chuyền sản xuất, các kỹ sư khuôn mẫu cần lưu ý:

• Tính toán dung sai hợp lý: Khoảng hở giữa pin đẩy và lỗ pin trên khuôn thường dao động từ 0.01mm đến 0.02mm. Nếu quá rộng sẽ gây bavia sản phẩm; nếu quá khít, pin sẽ bị kẹt khi nhiệt độ khuôn tăng lên.

• Vát mép góc thoát (Chamfer): Đầu pin đẩy tiếp xúc với sản phẩm cần được gia công chính xác, vát mép nhẹ để tránh để lại vết hằn quá sâu hoặc làm rách sản phẩm khi đẩy.

• Bôi trơn định kỳ: Đối với khuôn thông thường, việc sử dụng mỡ chịu nhiệt chuyên dụng cho pin đẩy là bắt buộc để giảm ma sát, tăng tuổi thọ hệ thống lên gấp 2-3 lần.
