Trong ngành cơ khí chế tạo, trục bậc chính xác (Precision Stepped Shaft) là nhóm chi tiết đòi hỏi sự kiểm soát nghiêm ngặt về kích thước, dung sai hình học, độ đồng tâm và chất lượng bề mặt.

Đặc biệt, với các chi tiết có nhiều đường kính, lỗ bậc và yêu cầu dung sai chỉ vài phần trăm milimét, việc lựa chọn phương pháp gia công và kiểm tra đóng vai trò quyết định đến khả năng lắp ghép và chất lượng vận hành.

VNSEIKO nhận gia công chi tiết trục bậc, bạc trục và linh kiện cơ khí chính xác theo bản vẽ, đáp ứng nhu cầu chế tạo máy móc, đồ gá, khuôn mẫu và thiết bị công nghiệp.

1. Đặc điểm kỹ thuật của sản phẩm

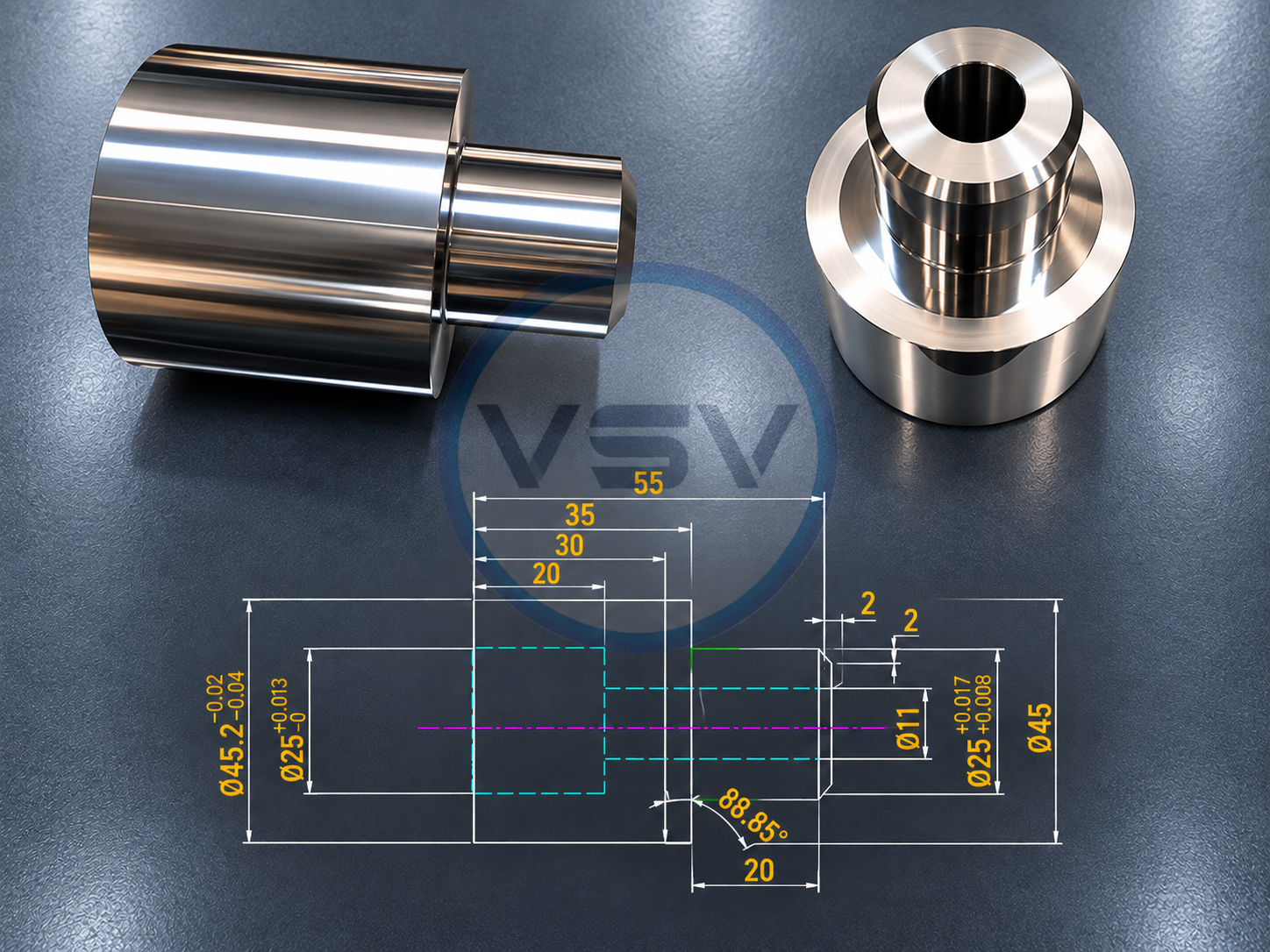

Sản phẩm trong hình là chi tiết kim loại dạng trụ bậc, gồm thân trụ đường kính lớn, phần trụ nhỏ nhô ra một đầu và hệ thống lỗ gia công bên trong.

Các đặc điểm nổi bật:

Kết cấu trụ bậc có vai định vị phục vụ lắp ghép.
Bề mặt trụ được gia công và hoàn thiện sáng bóng.
Có các đường kính yêu cầu dung sai chặt chẽ.
Kết cấu lỗ bậc bên trong đòi hỏi kiểm soát vị trí tương quan với trục ngoài.
Các bề mặt chuyển tiếp và góc vát được quy định theo bản vẽ.

Thông số kỹ thuật tham khảo theo hình ảnh bản vẽ

Hạng mục	Kích thước / yêu cầu
Chiều dài tổng thể	55 mm
Các chiều dài tham chiếu	20 mm, 30 mm, 35 mm
Đường kính thân lớn	Ø45,2 mm, dung sai -0,02/-0,04 mm
Đường kính lỗ bậc	Ø25 mm, dung sai +0,013/0 mm
Đường kính trụ nhỏ	Ø25 mm, dung sai +0,017/+0,008 mm
Đường kính lỗ nhỏ	Ø11 mm
Đường kính tham chiếu	Ø45 mm
Góc thể hiện trên bản vẽ	88,85°

Lưu ý: Các thông số được đọc từ hình minh họa; bản vẽ CAD hoặc PDF gốc cần được sử dụng làm căn cứ chính thức khi sản xuất và nghiệm thu. Vật liệu và yêu cầu độ nhám chưa được xác định từ hình ảnh.

2. Những yêu cầu kỹ thuật quan trọng khi gia công trục bậc

2.1. Kiểm soát dung sai đường kính chính xác

Một trong những yêu cầu quan trọng nhất của sản phẩm là kiểm soát các đường kính có dung sai chặt chẽ.

Ví dụ:

Ø25 (+0,017/+0,008) mm

Giới hạn kích thước cho phép:

Kích thước nhỏ nhất: 25,008 mm.
Kích thước lớn nhất: 25,017 mm.
Tổng khoảng dung sai: 0,009 mm (9 µm).

Đây là yêu cầu gia công chính xác cao, đòi hỏi kiểm soát chặt chẽ quá trình cắt gọt, nhiệt độ và phương pháp đo kiểm.

Đối với đường kính Ø45,2 (-0,02/-0,04) mm, giới hạn kích thước cho phép là 45,160–45,180 mm.

Việc kiểm soát đúng dung sai giúp chi tiết đáp ứng yêu cầu lắp ghép, hạn chế tình trạng quá chặt, quá lỏng hoặc sai lệch vị trí làm việc.

2.2. Kiểm soát độ đồng tâm giữa các bậc trục

Với kết cấu gồm nhiều đường kính trên cùng một trục, độ đồng tâm là yếu tố quan trọng ảnh hưởng đến khả năng vận hành.

Trong quá trình gia công cần chú trọng:

Xác định chuẩn gá đặt thống nhất.
Hạn chế sai lệch giữa các lần gá.
Kiểm soát độ đảo hướng kính.
Đảm bảo tương quan giữa lỗ trong và bề mặt trụ ngoài.
Kiểm tra theo chuẩn và dung sai hình học được quy định trên bản vẽ.

2.3. Gia công lỗ bậc chính xác

Sản phẩm có kết cấu lỗ bên trong với các đường kính khác nhau, đòi hỏi kiểm soát:

Đường kính lỗ.
Chiều sâu và vị trí chuyển bậc.
Độ đồng tâm giữa các lỗ.
Độ nhám bề mặt lỗ.
Chất lượng mép lỗ và ba via sau gia công.

Đặc biệt, lỗ Ø25 với dung sai +0,013/0 mm cần được lựa chọn phương pháp gia công tinh và đo kiểm phù hợp.

2.4. Kiểm soát chất lượng bề mặt

Bề mặt trục có vai trò quan trọng trong các vị trí lắp ghép, dẫn hướng hoặc tiếp xúc với chi tiết khác.

Quá trình hoàn thiện cần đảm bảo:

Hạn chế vết dao, trầy xước và khuyết tật bề mặt.
Kiểm soát độ nhám theo yêu cầu.
Loại bỏ ba via tại các vị trí chuyển bậc.
Đảm bảo độ sạch trước khi đóng gói.

Bề mặt sáng bóng không đồng nghĩa với việc đã đạt dung sai hoặc độ nhám yêu cầu; các chỉ tiêu này cần được xác nhận bằng đo kiểm thực tế.

3. Quy trình gia công trục bậc chính xác tại VNSEIKO

Để đáp ứng các yêu cầu kỹ thuật, VNSEIKO chú trọng xây dựng phương án gia công theo từng bản vẽ cụ thể.

Bước 1 – Phân tích bản vẽ kỹ thuật

Xác định kích thước quan trọng, dung sai, chuẩn đo, yêu cầu vật liệu và các bề mặt chức năng.

Bước 2 – Lựa chọn vật liệu và chuẩn gá đặt

Lựa chọn phôi, phương án kẹp chặt và trình tự nguyên công nhằm hạn chế biến dạng và sai lệch đồng tâm.

Bước 3 – Gia công tiện CNC

Thực hiện các nguyên công tiện mặt đầu, tiện trụ bậc, khoan, tiện lỗ và gia công vai định vị.

Bước 4 – Gia công tinh

Tùy yêu cầu dung sai và vật liệu, lựa chọn phương pháp tiện tinh, doa tinh hoặc mài tròn phù hợp.

Bước 5 – Kiểm tra chất lượng

Sử dụng panme, đồng hồ so, đồng hồ đo lỗ và các thiết bị đo phù hợp để kiểm tra kích thước, độ đảo và các đặc tính được quy định.

Bước 6 – Hoàn thiện và bàn giao

Làm sạch, kiểm tra ngoại quan và đóng gói nhằm bảo vệ các bề mặt gia công chính xác.

4. Vật liệu gia công theo yêu cầu

VNSEIKO tiếp nhận yêu cầu gia công chi tiết trục bậc từ nhiều nhóm vật liệu kỹ thuật:

Thép carbon: S45C và các mác thép phù hợp.
Thép hợp kim: SCM440, SKD11, SKD61.
Thép không gỉ: SUS303, SUS304, SUS316, SUS420.
Kim loại màu: Nhôm, đồng và các hợp kim kỹ thuật.
Vật liệu đặc biệt: Các loại thép có độ cứng cao hoặc vật liệu khó gia công, tùy yêu cầu kỹ thuật và phương án công nghệ.

Vật liệu được lựa chọn dựa trên chức năng sử dụng, yêu cầu cơ tính, độ cứng, khả năng chống mài mòn và điều kiện làm việc thực tế.

5. Ứng dụng của chi tiết trục bậc chính xác

Các chi tiết có kết cấu tương tự có thể được ứng dụng trong:

Cụm trục và cơ cấu truyền động.
Máy móc, dây chuyền tự động hóa.
Đồ gá và cơ cấu định vị.
Linh kiện khuôn mẫu.
Thiết bị lắp ráp cơ khí chính xác.
Các cụm máy có yêu cầu dung sai lắp ghép chặt chẽ.

Ứng dụng cụ thể phụ thuộc vào thiết kế và yêu cầu kỹ thuật của từng khách hàng.

6. Vì sao lựa chọn VNSEIKO?

Gia công theo bản vẽ: Tiếp nhận yêu cầu chế tạo các chi tiết cơ khí có kết cấu và dung sai đặc biệt.

Chú trọng độ chính xác: Tập trung kiểm soát kích thước, độ đồng tâm và chất lượng các bề mặt chức năng.

Đa dạng vật liệu: Tư vấn phương án gia công cho thép, inox, thép hợp kim và vật liệu kỹ thuật.

Linh hoạt sản xuất: Tiếp nhận yêu cầu gia công mẫu, đơn hàng số lượng nhỏ và sản xuất theo lô tùy sản phẩm.

Hỗ trợ kỹ thuật: Phối hợp cùng khách hàng trong quá trình xem xét bản vẽ, lựa chọn phương pháp gia công và tiêu chí nghiệm thu.
