GIA CÔNG LINH KIỆN CƠ KHÍ CHÍNH XÁC PHI TIÊU CHUẨN THEO BẢN VẼ

Trong sản xuất công nghiệp hiện đại, nhiều hệ thống máy móc, khuôn mẫu, Jig & Fixture và dây chuyền tự động hóa sử dụng các linh kiện cơ khí chính xác phi tiêu chuẩn được thiết kế riêng cho từng vị trí làm việc.

Khác với linh kiện tiêu chuẩn có sẵn trên thị trường, những sản phẩm này thường có kết cấu đặc biệt như trục nhiều bậc, chốt định vị, bạc, ống lót, chi tiết ren, chi tiết có lỗ – rãnh, biên dạng côn hoặc các bề mặt lắp ghép chính xác.

VNSEIKO nhận gia công cơ khí chính xác theo bản vẽ 2D/3D, đáp ứng đa dạng yêu cầu về kích thước, hình học, vật liệu, độ cứng và chất lượng bề mặt theo yêu cầu kỹ thuật của khách hàng.

1. Linh kiện cơ khí chính xác phi tiêu chuẩn là gì?

Linh kiện cơ khí phi tiêu chuẩn là những chi tiết được thiết kế và chế tạo theo bản vẽ riêng, không nhất thiết tuân theo kích thước của các sản phẩm tiêu chuẩn có sẵn.

Một chi tiết có thể chỉ dài vài chục milimet nhưng đồng thời xuất hiện nhiều yêu cầu kỹ thuật như:

Đường kính nhiều bậc – vai trục – ren trong/ren ngoài – lỗ tâm – lỗ ngang – rãnh – mặt phẳng – biên dạng côn – bán kính R – bề mặt lắp ghép.

Vì vậy, yêu cầu quan trọng không chỉ là tạo ra đúng hình dạng sản phẩm mà còn phải kiểm soát mối quan hệ kích thước và hình học giữa các bề mặt chức năng.

2. Những yếu tố kỹ thuật cần kiểm soát khi gia công

Đối với trục, chốt, pin, bạc và các linh kiện nhiều bậc, quá trình gia công cần xem xét đồng thời nhiều yếu tố:

• Kích thước đường kính và chiều dài từng bậc.
• Độ đồng tâm giữa các đường kính.
• Độ đảo tại các bề mặt làm việc.
• Độ thẳng của chi tiết dạng trục.
• Độ vuông góc giữa mặt vai và đường tâm.
• Vị trí tương quan giữa lỗ, rãnh, ren và mặt phẳng.
• Kích thước và yêu cầu của ren.
• Biên dạng côn, bán kính R và vị trí chuyển tiếp.
• Độ nhám của các bề mặt chức năng.
• Kích thước cuối cùng sau các công đoạn hoàn thiện.

Đặc biệt, với những chi tiết có nhiều bậc đường kính, sai số tích lũy giữa các nguyên công cần được kiểm soát chặt chẽ.

Một đường kính riêng lẻ có thể đạt dung sai nhưng nếu độ đồng tâm, độ đảo hoặc vị trí tương quan không đạt thì chi tiết vẫn có thể không đáp ứng yêu cầu lắp ráp thực tế.

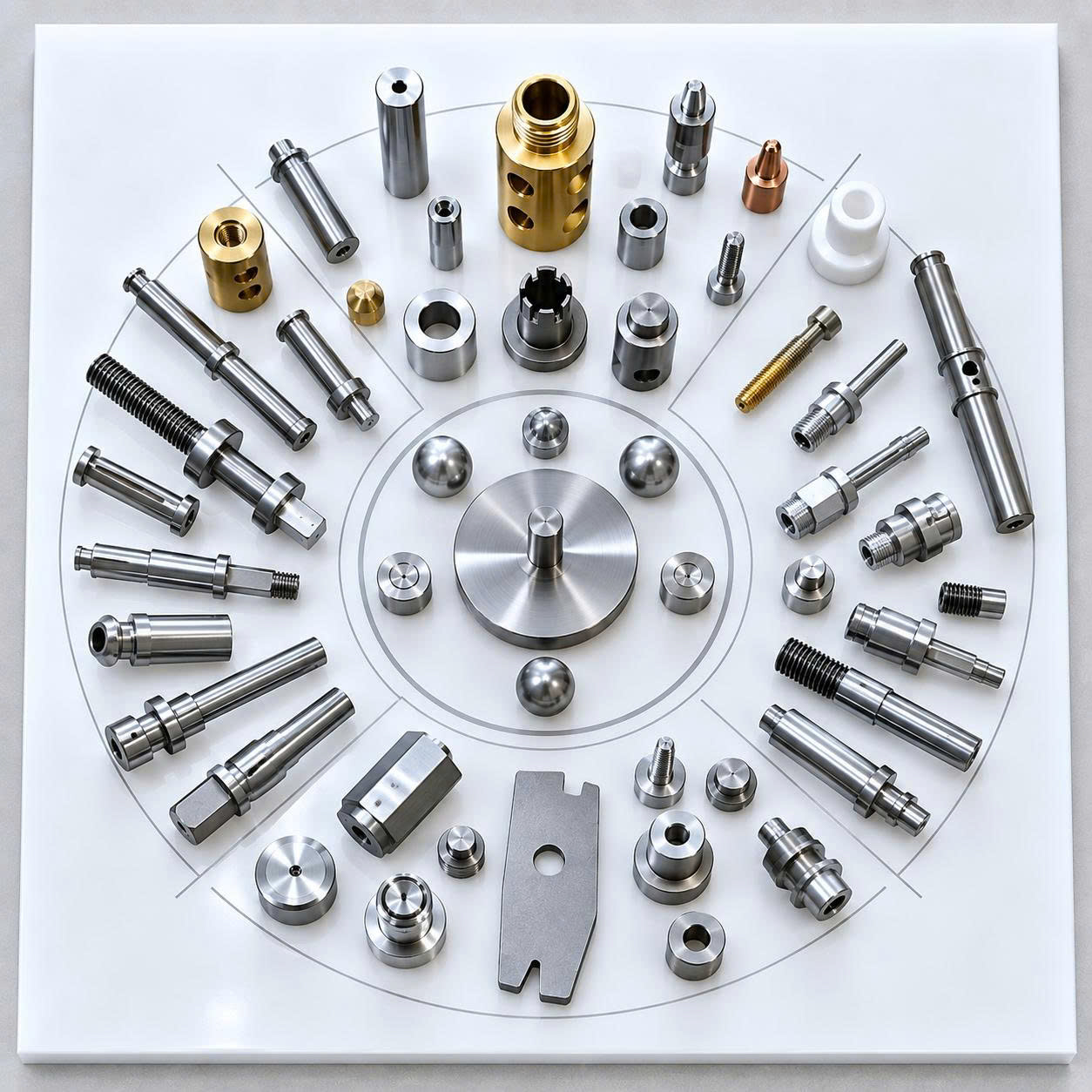

3. Các dạng linh kiện VNSEIKO nhận gia công

VNSEIKO nhận gia công nhiều dạng linh kiện cơ khí chính xác theo bản vẽ, tiêu biểu như:

Trục và chốt chính xác: trục nhiều bậc, trục định vị, chốt dẫn hướng, pin, core pin và các chi tiết dạng trụ.

Bạc và chi tiết dạng ống: bạc lót, ống lót, chi tiết có lỗ tâm và các bề mặt lắp ghép.

Chi tiết có ren: ren trong, ren ngoài và các kết cấu kết hợp giữa ren với nhiều bậc đường kính.

Chi tiết có biên dạng đặc biệt: rãnh, lỗ ngang, mặt phẳng, đầu côn, đầu cầu, tiết diện vuông hoặc các hình dạng phi tiêu chuẩn khác.

Linh kiện khuôn mẫu: linh kiện khuôn nhựa, khuôn dập, khuôn đúc và các chi tiết thay thế theo bản vẽ.

Linh kiện Jig & Fixture: chốt định vị, trục, bạc và các chi tiết phục vụ gá đặt, kiểm tra và sản xuất.

Linh kiện máy tự động hóa: chi tiết cơ khí phục vụ cơ cấu dẫn hướng, định vị, truyền động và lắp ráp máy.

4. Gia công chi tiết nhiều bậc – vì sao yêu cầu kỹ thuật cao?

Đối với một trục có nhiều bậc, mỗi đường kính có thể đảm nhiệm một chức năng hoàn toàn khác nhau.

Có vị trí dùng để dẫn hướng, có vị trí dùng để định vị, có bề mặt dùng để lắp ghép, trong khi một vị trí khác lại trực tiếp tham gia vào cơ cấu làm việc.

Vì vậy, khi phân tích bản vẽ không nên chỉ quan tâm đến dung sai nhỏ nhất.

Cần xem xét tổng thể:

Chuẩn gia công → trình tự nguyên công → dung sai kích thước → dung sai hình học → chất lượng bề mặt → yêu cầu lắp ghép.

Đây là một trong những yếu tố quan trọng khi sản xuất các linh kiện phi tiêu chuẩn có yêu cầu chính xác cao.

5. Các phương pháp gia công có thể áp dụng

Tùy thuộc vào hình dạng, vật liệu, dung sai và yêu cầu kỹ thuật của từng bản vẽ, phương án sản xuất có thể kết hợp nhiều nguyên công như:

Tiện CNC: phù hợp với trục, chốt, bạc, ren và các chi tiết dạng tròn xoay.

Phay CNC: gia công mặt phẳng, rãnh, lỗ, tiết diện vuông và các biên dạng đặc biệt.

Khoan – doa – tạo ren: thực hiện các kết cấu lỗ và ren theo yêu cầu bản vẽ.

Mài chính xác: áp dụng cho những bề mặt cần kiểm soát kích thước và chất lượng hoàn thiện phù hợp với yêu cầu kỹ thuật.

Hoàn thiện bề mặt: được lựa chọn theo yêu cầu thực tế của từng sản phẩm.

Quy trình cụ thể cần được xác định sau khi phân tích bản vẽ, vật liệu và yêu cầu của khách hàng.

6. Kiểm soát chất lượng trong gia công cơ khí chính xác

Đối với linh kiện phi tiêu chuẩn, kiểm tra chất lượng không chỉ là đo một vài kích thước sau khi hoàn thành sản phẩm.

Các đặc tính quan trọng cần được kiểm soát theo yêu cầu của từng bản vẽ, đặc biệt tại các bề mặt chức năng và vị trí lắp ghép.

Một chi tiết cơ khí chính xác cần đảm bảo sự đồng bộ giữa:

Kích thước + Hình học + Vị trí tương quan + Chất lượng bề mặt + Khả năng lắp ghép.

Do đó, việc kiểm soát kích thước trong quá trình sản xuất đóng vai trò quan trọng nhằm hạn chế sai số tích lũy đến công đoạn cuối cùng.

7. Ứng dụng của linh kiện cơ khí chính xác

Các sản phẩm gia công theo bản vẽ có thể được sử dụng trong nhiều lĩnh vực như:

Khuôn nhựa – khuôn dập – khuôn đúc – Jig & Fixture – máy tự động hóa – thiết bị sản xuất – cơ cấu dẫn hướng và định vị – cụm máy cơ khí chính xác.

Đối với những máy móc đã sử dụng lâu năm hoặc linh kiện khó tìm mua trên thị trường, việc gia công lại theo bản vẽ hoặc yêu cầu kỹ thuật cũng là một phương án đáp ứng nhu cầu thay thế linh kiện phi tiêu chuẩn.

8. Đặt gia công linh kiện cơ khí theo bản vẽ tại VNSEIKO

Để VNSEIKO có đủ thông tin kiểm tra khả năng gia công và báo giá, Quý khách vui lòng cung cấp:

Bản vẽ 2D/3D – vật liệu – dung sai – yêu cầu độ cứng/xử lý nhiệt – yêu cầu bề mặt – số lượng cần sản xuất.

Đội ngũ kỹ thuật sẽ căn cứ vào yêu cầu cụ thể của sản phẩm để đánh giá và đề xuất phương án gia công phù hợp.
