GIA CÔNG CHI TIẾT CƠ KHÍ CHÍNH XÁC THEO BẢN VẼ – CHI TIẾT KIM LOẠI DẠNG KHỐI CÓ LỖ VÀ THANH ĐỊNH VỊ

Trong lĩnh vực sản xuất công nghiệp hiện đại, các chi tiết cơ khí chính xác đóng vai trò quan trọng trong việc đảm bảo khả năng lắp ráp, định vị và vận hành ổn định của máy móc, thiết bị.

Công ty TNHH Sản xuất và Thương mại VNSEIKO chuyên nhận gia công các chi tiết cơ khí theo bản vẽ, đáp ứng yêu cầu về kích thước, hình dạng, độ chính xác và chất lượng bề mặt của từng sản phẩm.

Sản phẩm được giới thiệu trong bài viết là chi tiết cơ khí dạng khối chữ nhật kết hợp lỗ gia công và thanh nhô định vị, có kết cấu đặc thù, phù hợp với nhiều ứng dụng trong hệ thống máy móc, đồ gá và cơ cấu tự động hóa.

1. Đặc điểm kết cấu của sản phẩm

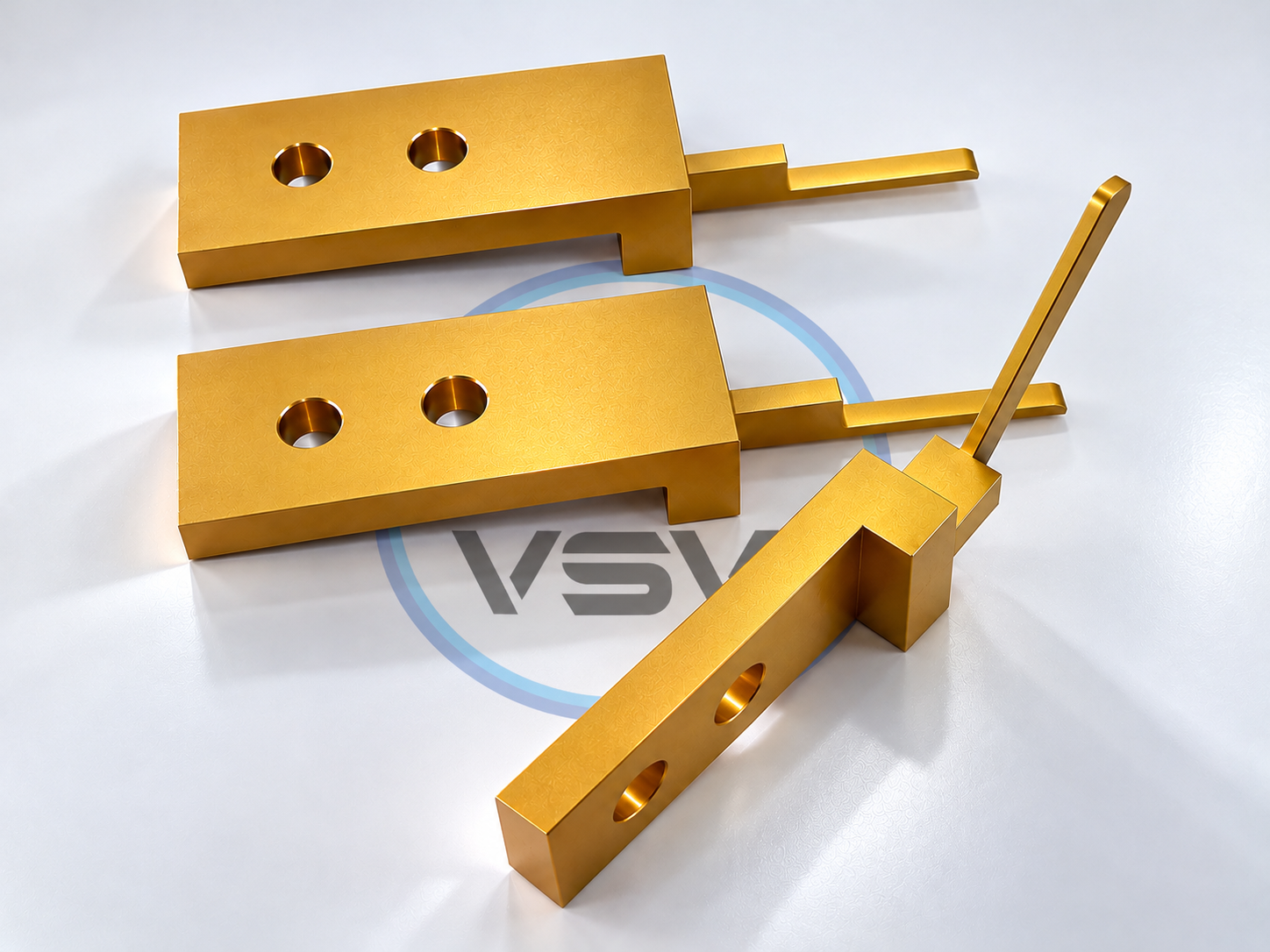

Quan sát hình ảnh sản phẩm, có thể nhận thấy những đặc điểm nổi bật sau:

• Thân dạng khối chữ nhật: Có các bề mặt phẳng, kết cấu chắc chắn, thuận lợi cho việc lắp ghép với những bộ phận cơ khí khác.
• Hai lỗ gia công trên thân: Có thể phục vụ mục đích lắp ghép, bắt vít hoặc định vị tùy theo thiết kế thực tế.
• Thanh nhô ở một đầu: Được gia công với tiết diện nhỏ hơn thân chính, có thể tham gia cơ cấu dẫn hướng, định vị hoặc truyền chuyển động.
• Bậc chuyển tiếp giữa thân và thanh: Đòi hỏi kiểm soát kích thước và vị trí tương quan để đảm bảo khả năng lắp ráp.
• Bề mặt màu vàng kim: Tạo tính đồng nhất về ngoại quan. Loại vật liệu và phương pháp xử lý bề mặt cụ thể cần được xác nhận theo hồ sơ kỹ thuật.

Đây là nhóm chi tiết có hình dạng không quá phức tạp nhưng đòi hỏi sự chính xác trong quá trình gia công, đặc biệt tại các vị trí lỗ, bậc và thanh định vị.

2. Yêu cầu kỹ thuật trong quá trình gia công

2.1. Độ chính xác kích thước

Đối với chi tiết dạng khối có thanh nhô, việc kiểm soát kích thước cần được thực hiện tại nhiều vị trí:

• Chiều dài, chiều rộng và chiều dày thân chính.
• Đường kính và khoảng cách tâm các lỗ.
• Chiều dài, chiều rộng và chiều dày thanh nhô.
• Kích thước bậc chuyển tiếp.
• Độ song song và độ vuông góc giữa các bề mặt chức năng.

Dung sai cụ thể được xác định theo bản vẽ và yêu cầu kỹ thuật của khách hàng.

2.2. Độ chính xác vị trí lỗ

Các lỗ gia công có thể đóng vai trò quan trọng trong việc lắp ráp và cố định chi tiết.

Nếu sai lệch vị trí tâm lỗ vượt quá giới hạn cho phép, sản phẩm có thể gặp khó khăn khi lắp ghép, ảnh hưởng đến độ ổn định của cơ cấu.

Vì vậy, quá trình gia công cần chú trọng đến độ chính xác vị trí, kích thước lỗ và chất lượng mép lỗ.

2.3. Chất lượng bề mặt và cạnh gia công

Một chi tiết cơ khí đạt yêu cầu không chỉ cần đúng kích thước mà còn phải đảm bảo chất lượng hoàn thiện.

Các yếu tố cần kiểm soát gồm:

• Hạn chế vết dao và khuyết tật bề mặt.
• Loại bỏ ba via tại mép lỗ và cạnh chi tiết.
• Kiểm soát độ nhám tại các bề mặt lắp ghép.
• Đảm bảo các vị trí chuyển tiếp không bị sứt mẻ hoặc biến dạng.

Đối với sản phẩm có yêu cầu xử lý bề mặt, cần kiểm tra ngoại quan và các đặc tính lớp phủ theo tiêu chuẩn đã thống nhất.

3. Quy trình gia công chi tiết cơ khí tại VNSEIKO

Tùy theo bản vẽ, vật liệu và số lượng đặt hàng, VNSEIKO có thể xây dựng phương án gia công phù hợp thông qua các công đoạn:

Bước 1 – Tiếp nhận và phân tích bản vẽ

Kiểm tra kết cấu, kích thước, dung sai, vật liệu và các yêu cầu kỹ thuật quan trọng.

Bước 2 – Lựa chọn vật liệu và phương pháp gia công

Xác định phôi và lựa chọn phương pháp phù hợp như phay CNC, khoan, doa, mài hoặc các công đoạn bổ trợ.

Bước 3 – Gia công tạo hình

Gia công các mặt chuẩn, tạo hình thân khối, các bậc, lỗ và thanh nhô theo trình tự công nghệ.

Bước 4 – Hoàn thiện sản phẩm

Xử lý ba via, làm sạch và thực hiện công đoạn hoàn thiện bề mặt theo yêu cầu.

Bước 5 – Kiểm tra chất lượng

Kiểm tra kích thước, vị trí lỗ, hình dạng và ngoại quan trước khi bàn giao sản phẩm.

Việc lựa chọn thiết bị, phương pháp kiểm tra và mức dung sai cần căn cứ vào yêu cầu thực tế của từng đơn hàng.

4. Ứng dụng trong sản xuất công nghiệp

Với đặc điểm kết cấu dạng khối kết hợp lỗ lắp ghép và thanh nhô, nhóm chi tiết này có thể được thiết kế để ứng dụng trong:

• Đồ gá và jig kiểm tra: Làm bộ phận định vị, chặn hoặc hỗ trợ cố định sản phẩm.
• Máy móc tự động hóa: Tham gia các cơ cấu dẫn hướng và lắp ghép.
• Thiết bị cơ khí chuyên dụng: Sử dụng trong các cụm chi tiết được thiết kế theo yêu cầu riêng.
• Dây chuyền sản xuất: Làm chi tiết thay thế hoặc bộ phận hỗ trợ vận hành.
• Cơ cấu lắp ráp chính xác: Phục vụ những vị trí cần kiểm soát tương quan giữa các bề mặt và lỗ.

Lưu ý: Đây là các ứng dụng tiềm năng của nhóm chi tiết có kết cấu tương tự. Chức năng thực tế của sản phẩm trong hình cần được xác định từ bản vẽ lắp hoặc thông tin của đơn vị sử dụng.

5. Vì sao nên lựa chọn VNSEIKO gia công chi tiết cơ khí theo yêu cầu?

VNSEIKO định hướng cung cấp giải pháp gia công cơ khí chính xác cho khách hàng trong lĩnh vực sản xuất công nghiệp, chế tạo máy và tự động hóa.

Các nhóm sản phẩm và dịch vụ bao gồm:

• Gia công chi tiết cơ khí chính xác theo bản vẽ.
• Gia công chi tiết dạng khối, trục, chốt và linh kiện đặc thù.
• Gia công jig, đồ gá và linh kiện phục vụ dây chuyền sản xuất.
• Gia công các chi tiết yêu cầu phay, tiện CNC và mài chính xác.
• Hỗ trợ trao đổi phương án gia công dựa trên yêu cầu kỹ thuật và số lượng đặt hàng.

VNSEIKO chú trọng việc đối chiếu bản vẽ, kiểm soát kích thước và chất lượng hoàn thiện nhằm đáp ứng yêu cầu sử dụng của khách
