Dưỡng kiểm Pin Gauge chính xác – Giải pháp kiểm soát kích thước trong sản xuất cơ khí

Trong lĩnh vực gia công cơ khí chính xác, việc tạo ra sản phẩm đúng kích thước trên bản vẽ mới chỉ là một phần của quá trình sản xuất. Doanh nghiệp còn cần phương pháp kiểm tra nhanh, ổn định và có tính lặp lại để kiểm soát chất lượng sản phẩm, đặc biệt khi sản xuất hàng loạt.

Dưỡng kiểm Pin Gauge (dưỡng kiểm trụ) là một trong những công cụ được sử dụng để kiểm tra kích thước lỗ và phục vụ các phương án kiểm tra giới hạn kích thước trong sản xuất.

VNSEIKO nhận gia công dưỡng kiểm tiêu chuẩn và dưỡng kiểm phi tiêu chuẩn theo bản vẽ, đáp ứng các kích thước và yêu cầu dung sai khác nhau của khách hàng.

Dưỡng kiểm Pin Gauge là gì?

Pin Gauge là dưỡng kiểm có dạng trụ tròn, trong đó đường kính làm việc được gia công theo kích thước xác định.

Khác với các thiết bị đo trực tiếp cho ra một trị số cụ thể, dưỡng kiểm thường được sử dụng để xác định nhanh chi tiết có đáp ứng điều kiện kiểm tra đã thiết lập hay không.

Trong thực tế sản xuất, Pin Gauge đặc biệt hữu ích khi cần kiểm tra lặp lại số lượng lớn sản phẩm.

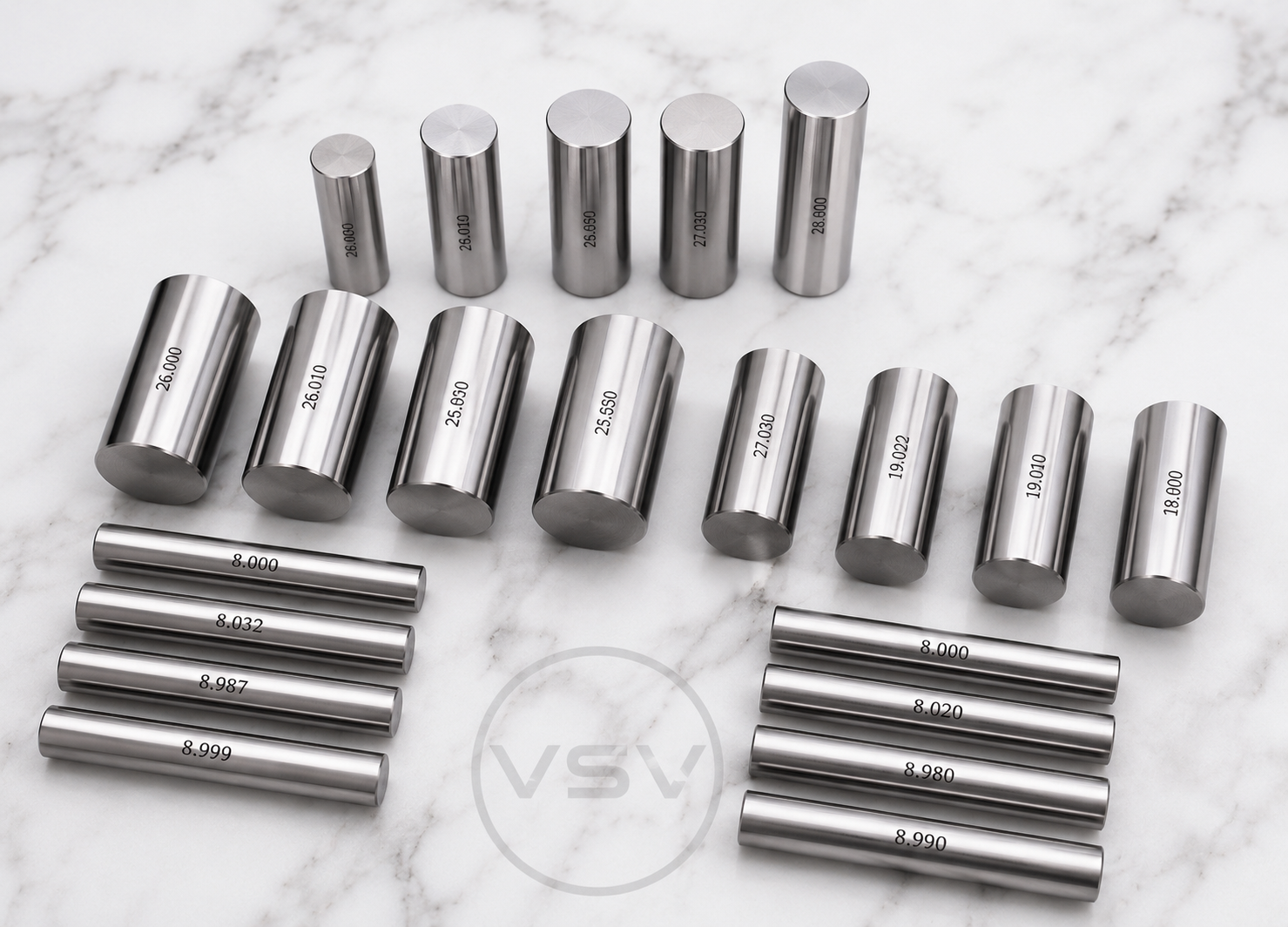

Một bộ dưỡng có thể bao gồm nhiều đường kính rất gần nhau, chẳng hạn:

• Ø8.000 mm
• Ø8.020 mm
• Ø8.032 mm
• Ø8.980 mm
• Ø8.987 mm
• Ø8.990 mm
• Ø8.999 mm

Hoặc được gia công theo những kích thước phi tiêu chuẩn riêng của từng sản phẩm.

Tại sao dưỡng kiểm nhìn đơn giản nhưng yêu cầu gia công lại cao?

Về hình dáng, Pin Gauge chỉ là một chi tiết hình trụ. Tuy nhiên, giá trị kỹ thuật của sản phẩm nằm ở độ chính xác của phần làm việc.

Trong quá trình chế tạo dưỡng kiểm, tùy theo yêu cầu bản vẽ, cần quan tâm đến nhiều yếu tố như:

1. Đường kính làm việc

Đây là một trong những thông số quan trọng nhất.

Kích thước thực tế của dưỡng phải được kiểm soát phù hợp với dung sai được quy định trên bản vẽ. Khi các kích thước cần phân biệt chỉ chênh nhau rất nhỏ, yêu cầu đối với quá trình gia công và kiểm tra càng cao.

2. Độ tròn và độ trụ

Một chi tiết có đường kính đo tại một vị trí đạt yêu cầu chưa có nghĩa toàn bộ bề mặt làm việc đã đáp ứng yêu cầu.

Tùy bản vẽ và chức năng sử dụng, các yếu tố hình học như độ tròn, độ trụ và độ thẳng có thể cần được kiểm soát.

3. Chất lượng bề mặt làm việc

Bề mặt của dưỡng trực tiếp tiếp xúc với chi tiết cần kiểm tra.

Do đó, quá trình hoàn thiện bề mặt cần được thực hiện phù hợp, đồng thời phải kiểm soát để không làm thay đổi kích thước làm việc vượt khỏi giới hạn yêu cầu.

Đây cũng là một trong những điểm cần đặc biệt chú ý khi gia công các loại dưỡng có dung sai chặt.

Vì sao một bộ Pin Gauge cần nhiều kích thước gần nhau?

Trong sản xuất cơ khí, một kích thước trên bản vẽ thường đi kèm với dung sai cho phép.

Ví dụ, nếu chi tiết có một lỗ cần kiểm soát trong một phạm vi kích thước xác định, doanh nghiệp có thể xây dựng phương pháp kiểm tra bằng các dưỡng có đường kính phù hợp với giới hạn cần kiểm soát.

Do đó, trong cùng một bộ dưỡng có thể xuất hiện nhiều kích thước rất gần nhau.

Việc lựa chọn chính xác kích thước dưỡng phải căn cứ vào bản vẽ, dung sai của sản phẩm, chức năng của chi tiết và nguyên tắc kiểm tra được áp dụng.

Dưỡng kiểm GO/NO-GO trong kiểm soát sản xuất

Một ứng dụng phổ biến của dưỡng kiểm giới hạn là phương pháp GO/NO-GO.

Thay vì người vận hành phải đo và đọc trị số của từng sản phẩm, dưỡng được thiết kế để hỗ trợ đánh giá nhanh theo điều kiện kiểm tra đã xác định.

Điều này mang lại lợi thế lớn trong môi trường sản xuất hàng loạt:

Kiểm tra nhanh → thao tác đơn giản → thuận tiện kiểm tra lặp lại → hỗ trợ kiểm soát chất lượng ngay trên dây chuyền.

Tuy nhiên, kích thước của dưỡng GO và NO-GO không nên lựa chọn tùy ý. Việc thiết kế phải căn cứ vào dung sai sản phẩm và tiêu chuẩn hoặc phương pháp kiểm tra được khách hàng áp dụng.

Ưu điểm của dưỡng kiểm trong sản xuất hàng loạt

Kiểm tra nhanh

Người vận hành có thể thực hiện kiểm tra trực tiếp tại khu vực sản xuất mà không phải đọc trị số đo ở mỗi lần kiểm tra như phương pháp đo trực tiếp.

Thuận tiện khi kiểm tra số lượng lớn

Khi một kích thước cần kiểm tra hàng trăm hoặc hàng nghìn lần, dưỡng kiểm giúp đơn giản hóa thao tác kiểm tra.

Hỗ trợ kiểm soát quá trình gia công

Việc kiểm tra định kỳ trong quá trình sản xuất có thể giúp phát hiện sớm xu hướng thay đổi kích thước, từ đó doanh nghiệp có cơ sở điều chỉnh quá trình trước khi tạo ra số lượng lớn sản phẩm không phù hợp.

Có thể thiết kế riêng cho từng sản phẩm

Đây là ưu điểm quan trọng của dưỡng kiểm phi tiêu chuẩn.

Đối với những kích thước hoặc vị trí kiểm tra đặc biệt mà dụng cụ tiêu chuẩn không đáp ứng thuận tiện, doanh nghiệp có thể thiết kế dưỡng riêng dựa trên bản vẽ sản phẩm.

Ứng dụng của Pin Gauge và dưỡng kiểm phi tiêu chuẩn

Dưỡng kiểm được ứng dụng trong nhiều lĩnh vực sản xuất như:

• Gia công cơ khí chính xác
• Khuôn nhựa
• Khuôn dập
• Khuôn đúc
• Jig & Fixture
• Linh kiện ô tô – xe máy
• Linh kiện điện – điện tử
• Thiết bị và dây chuyền tự động hóa
• Kiểm tra sản phẩm sau gia công CNC
• Kiểm soát chất lượng đầu vào và đầu ra
• Kiểm tra sản phẩm trong quá trình sản xuất hàng loạt

VNSEIKO nhận gia công dưỡng kiểm theo bản vẽ

Không phải mọi yêu cầu kiểm tra đều có thể sử dụng các kích thước dưỡng tiêu chuẩn có sẵn.

Đối với những sản phẩm có kích thước đặc biệt, VNSEIKO nhận gia công dưỡng kiểm phi tiêu chuẩn theo bản vẽ và yêu cầu kỹ thuật của khách hàng.

Để thuận tiện cho quá trình xem xét và báo giá, khách hàng có thể cung cấp:

Bản vẽ 2D/3D → kích thước dưỡng → dung sai → vật liệu → yêu cầu xử lý nhiệt/bề mặt (nếu có) → số lượng.

Dựa trên thông tin kỹ thuật được cung cấp, VNSEIKO sẽ xem xét yêu cầu và trao đổi phương án gia công phù hợp.

Dưỡng kiểm – công cụ quan trọng trong kiểm soát chất lượng

Khi yêu cầu về độ chính xác của linh kiện ngày càng cao, quá trình kiểm tra cần được xem xét ngay từ giai đoạn thiết kế và xây dựng quy trình sản xuất.

Một bộ dưỡng kiểm phù hợp không chỉ phục vụ việc xác nhận sản phẩm mà còn hỗ trợ doanh nghiệp kiểm soát chất lượng nhanh và thuận tiện hơn trong quá trình sản xuất hàng loạt.

VNSEIKO – CHINH PHỤC DUNG SAI, KIẾN TẠO CHẤT LƯỢNG.
