Dưỡng Kiểm Đường Kính Ngoài (Ring Gauge) VSV – Độ Chính Xác Cao & Độ Bền Vượt Trội

Trong ngành gia công cơ khí chính xác, việc kiểm soát kích thước sản phẩm nhanh chóng, chuẩn xác là yếu tố sống còn giúp tối ưu chi phí và đảm bảo chất lượng đầu ra. Sản phẩm Dưỡng vòng kiểm đường kính ngoài (Ring Gauge) VSV được thiết kế chuyên dụng để kiểm tra kích thước trục và đường kính ngoài của chi tiết gia công một cách chính xác, tin cậy và đạt chuẩn kỹ thuật khắt khe.

  1. TỔNG QUAN & THÔNG SỐ KỸ THUẬT CHI TIẾT

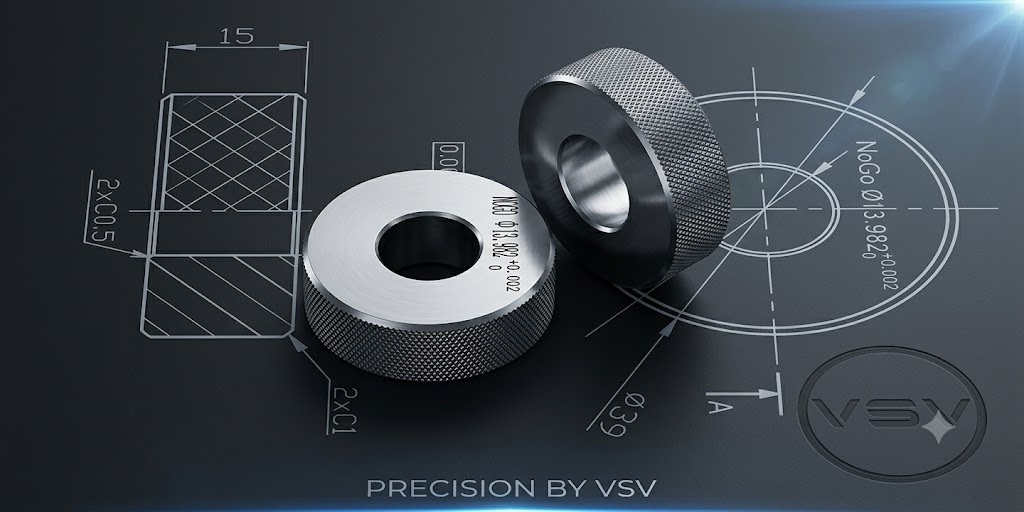

Dưỡng vòng kiểm (Ring Gauge) VSV là thiết bị đo chuẩn (Master Gauge) dùng trong QC/QA để kiểm tra nhanh giới hạn kích thước ngoài của chi tiết hình trụ. Sản phẩm có thân được lăn nhám kim cương chống trơn trượt, ký hiệu laser sắc nét giúp kỹ thuật viên thao tác nhanh chóng, chuẩn xác.

  • Loại dưỡng kiểm: Dưỡng vòng NOGO (NoGo Ring Gauge)

  • Kích thước kiểm tra: Ø 13.982 (+0.002 / 0) mm

  • Đường kính ngoài (OD): Ø 39 mm

  • Chiều cao / Bề dày: 15 mm

  • Góc vát mép (Chamfer): 2×C0.5 và 2×C1

  • Xử lý bề mặt: Lăn nhám kim cương (Knurling) chống trượt

  • Thương hiệu / Xuất xứ: Precision by VSV

  1. ĐẶC ĐIỂM NỔI BẬT CỦA DƯỠNG VÒNG KIỂM VSV

  • Độ chính xác siêu cao (±0.002 mm): Gia công và mài chính xác bằng công nghệ hiện đại. Dung sai đạt mức micromet, đáp ứng tiêu chuẩn kiểm định khắt khe nhất trong nhà máy và phòng QC.

  • Vật liệu cao cấp & Chịu mài mòn tốt: Chế tạo từ thép hợp kim đặc biệt trải qua quá trình nhiệt luyện đạt độ cứng cao (>60 HRC), đảm bảo tuổi thọ và độ ổn định kích thước lâu dài.

  • Thiết kế tối ưu cho người sử dụng:

  • Thân lăn nhám: Giúp bám tay tốt, không trượt ngay cả khi dính dầu mỡ gia công.

  • Khắc Laser sắc nét: Thông số mã hiệu, kích thước được khắc sâu, không lo bị mờ theo thời gian.

  • Mặt vát mép mượt mà: Các góc vát C0.5 và C1 giúp đưa chi tiết vào dưỡng dễ dàng, tránh làm xước bề mặt chi tiết đo.

  1. ỨNG DỤNG TRONG SẢN XUẤT

  • Kiểm tra nhanh hàng loạt (Pass/Fail Test): Kiểm tra kích thước chi tiết trục, chốt, ống dẫn mà không cần dùng đến thước kẹp hay panme.

  • Hiệu chuẩn thiết bị đo: Dùng làm dưỡng chuẩn để cài đặt và kiểm tra lại thiết bị đo lường khác trong xưởng sản xuất.

  • Ứng dụng đa ngành: Chế tạo phụ tùng ô tô, xe máy, linh kiện hàng không, khuôn mẫu, thiết bị y tế và linh kiện điện tử chính xác.
