Trong gia công cơ khí chính xác, việc kiểm soát đường kính lỗ là một trong những yêu cầu quan trọng để đảm bảo chi tiết sau gia công đáp ứng đúng bản vẽ kỹ thuật. Đặc biệt với các chi tiết sản xuất hàng loạt, phương pháp đo thông thường có thể mất nhiều thời gian và phụ thuộc vào thao tác của người kiểm tra.

Dưỡng kiểm chốt có tay cầm (Pin Gauge) là giải pháp chuyên dụng giúp kiểm tra kích thước lỗ nhanh chóng, trực quan và thuận tiện ngay tại khu vực sản xuất.

VNSEIKO cung cấp và gia công dưỡng kiểm theo yêu cầu, dưỡng kiểm phi tiêu chuẩn, đáp ứng các kích thước và dung sai theo bản vẽ của khách hàng.

1. DƯỠNG KIỂM CHỐT CÓ TAY CẦM LÀ GÌ?

Dưỡng kiểm chốt là dụng cụ kiểm tra có phần chốt trụ được gia công chính xác theo kích thước quy định. Khi đưa chốt vào lỗ cần kiểm tra, người vận hành có thể nhanh chóng xác định khả năng đạt/không đạt của kích thước theo tiêu chuẩn kiểm tra đã thiết lập.

Phiên bản có tay cầm giúp thao tác thuận tiện hơn, đặc biệt khi phải kiểm tra số lượng lớn sản phẩm trong quá trình sản xuất.

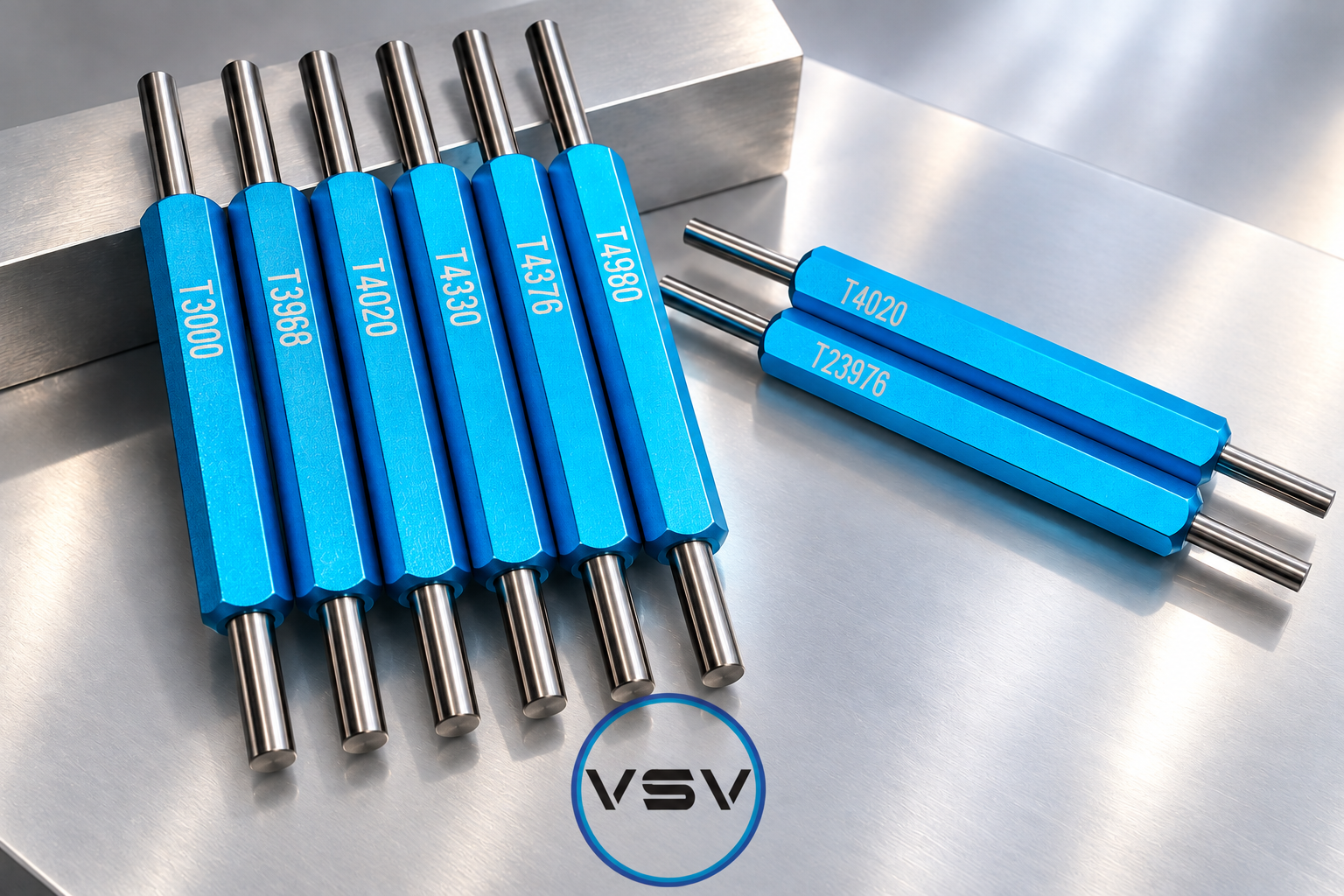

Thiết kế gồm hai phần chính:

• Phần chốt kiểm: dạng trụ tròn, bề mặt được gia công và hoàn thiện chính xác.
• Phần tay cầm: thiết kế dạng đa cạnh, dễ cầm nắm và thao tác; trên thân có thể khắc mã hoặc thông tin nhận dạng dưỡng.

Tùy yêu cầu kiểm tra, VNSEIKO có thể sản xuất dưỡng theo kích thước, dung sai, vật liệu, chiều dài và kết cấu riêng của khách hàng.

2. ƯU ĐIỂM CỦA DƯỠNG KIỂM CHỐT

Kiểm tra nhanh

Thay vì phải đọc trị số sau mỗi lần đo, người vận hành có thể sử dụng dưỡng để kiểm tra trực tiếp kích thước lỗ. Điều này đặc biệt hữu ích trong kiểm tra hàng loạt tại dây chuyền sản xuất.

Hạn chế sai số thao tác

Dưỡng được chế tạo theo kích thước kiểm tra xác định trước, giúp giảm sự phụ thuộc vào kỹ năng đọc thước hoặc thao tác đo của từng nhân viên.

Thuận tiện khi sử dụng

Tay cầm dài và có nhiều mặt phẳng giúp cầm chắc tay, dễ đưa chốt kiểm vào vị trí cần kiểm tra và thuận tiện khi sử dụng liên tục.

Dễ quản lý và nhận dạng

Mỗi dưỡng có thể được khắc mã sản phẩm, mã kích thước hoặc mã quản lý trên tay cầm. Điều này giúp bộ phận QC dễ phân loại và hạn chế sử dụng nhầm dưỡng.

Phù hợp kiểm tra hàng loạt

Dưỡng kiểm đặc biệt hiệu quả đối với các nhà máy có sản lượng lớn, nơi thời gian kiểm tra trên từng sản phẩm ảnh hưởng trực tiếp đến năng suất.

3. NGUYÊN LÝ KIỂM TRA GO/NO-GO

Đối với những yêu cầu kiểm tra giới hạn kích thước, dưỡng có thể được thiết kế theo nguyên lý GO/NO-GO.

GO – đầu lọt: được thiết kế theo giới hạn kiểm tra tương ứng và phải đi qua hoặc vào được vị trí cần kiểm tra theo yêu cầu kỹ thuật.

NO-GO – đầu không lọt: được thiết kế theo giới hạn còn lại và không được đi qua/vào quá mức quy định.

Phương pháp GO/NO-GO không nhằm đọc trực tiếp giá trị kích thước thực tế của lỗ như thiết bị đo số, mà nhằm xác định nhanh chi tiết có nằm trong giới hạn kích thước cho phép hay không.

Đây là ưu điểm rất lớn trong kiểm tra sản xuất hàng loạt.

4. ỨNG DỤNG CỦA DƯỠNG KIỂM CHỐT

Dưỡng kiểm chốt có thể được sử dụng trong nhiều lĩnh vực:

• Gia công cơ khí chính xác CNC.
• Sản xuất linh kiện khuôn mẫu.
• Linh kiện ô tô, xe máy.
• Linh kiện điện – điện tử.
• Chi tiết máy và thiết bị tự động hóa.
• Kiểm tra lỗ sau khoan, doa, mài hoặc gia công tinh.
• Kiểm tra tại công đoạn sản xuất.
• Kiểm tra chất lượng đầu ra QC/OQC.
• Kiểm tra sản phẩm sản xuất hàng loạt.

Đặc biệt, với những chi tiết có yêu cầu kiểm tra lặp lại nhiều lần, sử dụng dưỡng chuyên dụng giúp rút ngắn đáng kể thời gian kiểm tra so với việc đo từng sản phẩm bằng dụng cụ đo thông thường.

5. DƯỠNG KIỂM PHI TIÊU CHUẨN THEO BẢN VẼ

Không phải tất cả các vị trí kiểm tra đều có thể sử dụng dưỡng tiêu chuẩn.

Trong nhiều trường hợp, khách hàng cần các kích thước đặc biệt hoặc kết cấu dưỡng riêng để phù hợp với sản phẩm. VNSEIKO nhận gia công dưỡng kiểm phi tiêu chuẩn theo bản vẽ hoặc yêu cầu kỹ thuật của khách hàng, bao gồm:

• Dưỡng kiểm chốt – Pin Gauge.
• Dưỡng GO/NO-GO.
• Dưỡng kiểm lỗ.
• Dưỡng kiểm trục.
• Dưỡng kiểm kích thước đặc biệt.
• Dưỡng kiểm theo bản vẽ.
• Dưỡng kiểm phục vụ dây chuyền sản xuất và QC.

Các thông số như đường kính, chiều dài kiểm, dung sai, vật liệu, độ cứng, yêu cầu bề mặt và phương pháp nhận dạng sẽ được xác định dựa trên yêu cầu cụ thể của từng sản phẩm.

6. YÊU CẦU KỸ THUẬT KHI CHẾ TẠO DƯỠNG KIỂM

Đối với một dụng cụ kiểm tra chính xác, kích thước danh nghĩa chỉ là một phần của yêu cầu kỹ thuật. Quá trình chế tạo còn cần kiểm soát nhiều yếu tố như:

Độ chính xác kích thước: phần chốt kiểm phải được gia công phù hợp với dung sai thiết kế.

Độ tròn và độ trụ: cần được kiểm soát để tránh trường hợp cùng một dưỡng cho kết quả khác nhau tại các hướng kiểm tra khác nhau.

Độ nhám bề mặt: bề mặt làm việc cần được hoàn thiện phù hợp để thao tác kiểm tra ổn định và hạn chế ảnh hưởng tới bề mặt chi tiết.

Độ cứng và khả năng chống mài mòn: đặc biệt quan trọng với dưỡng được sử dụng thường xuyên trong sản xuất hàng loạt.

Khả năng truy xuất: mã dưỡng, kích thước hoặc mã quản lý nên được thể hiện rõ để thuận tiện cho việc quản lý dụng cụ đo và kiểm tra.

7. TẠI SAO DƯỠNG KIỂM CẦN ĐƯỢC KIỂM SOÁT ĐỊNH KỲ?

Dưỡng kiểm là dụng cụ tiếp xúc trực tiếp với sản phẩm. Sau thời gian dài sử dụng, bề mặt làm việc có thể phát sinh hao mòn.

Với các kích thước có dung sai nhỏ, mức hao mòn rất nhỏ cũng có khả năng ảnh hưởng đến kết quả đánh giá.

Do đó, doanh nghiệp nên xây dựng quy trình:

Quản lý mã dưỡng → kiểm tra tình trạng → vệ sinh/bảo quản → hiệu chuẩn hoặc kiểm định định kỳ → thay thế khi vượt giới hạn cho phép.

Việc quản lý tốt dưỡng kiểm giúp duy trì tính ổn định của hệ thống kiểm soát chất lượng trong sản xuất.

8. VNSEIKO – GIA CÔNG DƯỠNG KIỂM THEO YÊU CẦU

VNSEIKO hướng tới cung cấp các giải pháp gia công cơ khí chính xác và dụng cụ kiểm tra phù hợp với yêu cầu thực tế của từng khách hàng.

Khách hàng có nhu cầu đặt dưỡng kiểm phi tiêu chuẩn có thể gửi:

Bản vẽ kỹ thuật + kích thước cần kiểm + dung sai + số lượng + vật liệu/yêu cầu đặc biệt (nếu có).

VNSEIKO sẽ xem xét yêu cầu kỹ thuật để tư vấn phương án gia công phù hợp.
