DƯỠNG KIỂM CHÍNH XÁC (GAUGE) – “MẮT THẦN” ĐẢM BẢO CHẤT LƯỢNG TRONG GIA CÔNG CƠ KHÍ

Trong ngành cơ khí chính xác, để một chi tiết máy, chày đột hay linh kiện khuôn mẫu được xuất xưởng, chúng không chỉ cần đẹp về ngoại quan mà phải đạt chuẩn tuyệt đối về kích thước. Nếu sử dụng các thiết bị đo thông thường như thước cặp, panme, kỹ sư sẽ mất rất nhiều thời gian để căn chỉnh và đọc chỉ số.

Để tối ưu hóa tốc độ kiểm tra hàng loạt mà vẫn đảm bảo độ chính xác đến từng $0.001\text{mm}$, Dưỡng kiểm (Gauge) chính là giải pháp công nghệ cốt lõi – được ví như “mắt thần” trong quy trình kiểm soát chất lượng (QC/IQ/OQ).

1. Dưỡng Kiểm Là Gì? Vì Sao Doanh Nghiệp FDI Đặc Biệt Coi Trọng?

Dưỡng kiểm (hay còn gọi là Calip/Gauge) là thiết bị đo mẫu chuẩn được chế tạo sẵn với kích thước và dung sai cố định cực kỳ chính xác. Kỹ thuật viên QC chỉ cần đưa dưỡng vào chi tiết cần đo để xác định ngay sản phẩm đó Đạt (GO) hay Lỗi (NO GO), thay vì phải tốn thời gian đọc vạch số trên thước.

Tại các thị trường khắt khe như Singapore hay các nhà máy FDI Nhật Bản, dưỡng kiểm là công cụ bắt buộc trong dây chuyền sản xuất nhờ 3 ưu điểm vượt trội:

  • Tốc độ kiểm tra siêu tốc: Chỉ mất 1–2 giây cho một thao tác thử, cực kỳ phù hợp cho các đơn hàng sản xuất hàng loạt (Mass Production).

  • Độ chính xác tuyệt đối: Triệt tiêu hoàn toàn sai số do cảm giác tay của người đo hoặc do thiết bị đo điện tử bị nhảy số.

  • Đơn giản hóa quy trình: Công nhân đứng máy CNC cũng có thể tự kiểm tra nhanh sản phẩm của mình mà không cần đợi kỹ sư phòng QC.

2. Các Loại Dưỡng Kiểm Phổ Biến Trong Cơ Khí Chính Xác

Tùy thuộc vào hình dáng và đặc tính của bề mặt cần kiểm tra, dưỡng kiểm được chia thành các dòng sản phẩm chiến lược sau:

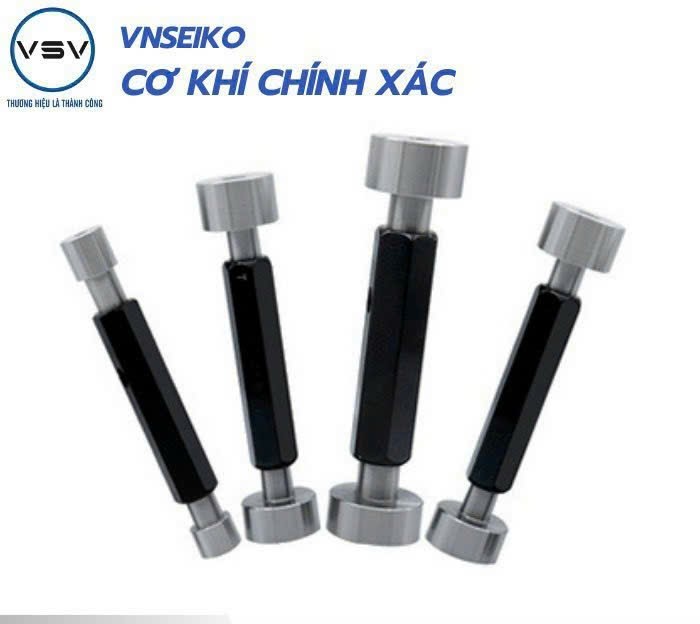

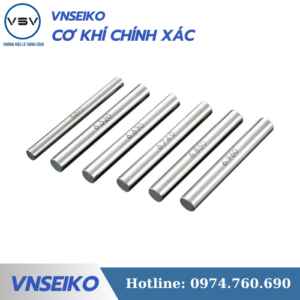

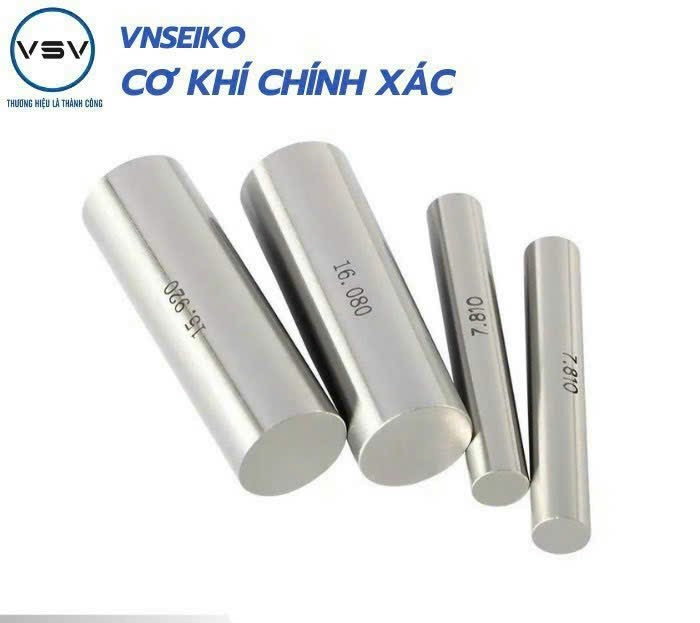

A. Dưỡng kiểm trục (Plug Gauge / Pin Gauge)

  • Cấu tạo: Thường có 2 đầu, một đầu GO (đầu lọt) và một đầu NO GO (đầu không lọt).

  • Ứng dụng: Chuyên dùng để kiểm tra đường kính trong của các lỗ khoan, lỗ khoét bậc (C’BORE) trên đồ gá hoặc linh kiện khuôn. Nếu đầu GO lọt và đầu NO GO không lọt, lỗ khoan đó đạt chuẩn dung sai.

B. Dưỡng kiểm vòng (Ring Gauge)

  • Cấu tạo: Thiết kế dạng vòng tròn chuẩn, bề mặt trong được mài bóng gương với độ chính xác siêu cao.

  • Ứng dụng: Chuyên dùng để kiểm tra đường kính ngoài của các chi tiết dạng trục tròn, trục chày đột dập, pin đẩy khuôn mẫu.

C. Dưỡng kiểm ren (Thread Plug Gauge / Thread Ring Gauge)

  • Ứng dụng: Bước ren là vị trí rất dễ lỗi nếu dao cắt bị mòn. Dưỡng ren (gồm cả dưỡng lỗ ren và dưỡng trục ren) giúp kiểm tra độ chính xác của bước ren, góc ren và đường kính trung bình của ren (ví dụ các lỗ ren thông dụng như M4x0.7, M5, M6…).

D. Dưỡng kiểm khe hở / Dưỡng đo độ dày (Feeler Gauge)

  • Cấu tạo: Một bộ gồm nhiều lá thép mỏng có độ dày chính xác từ $0.01\text{mm}$ đến $1.0\text{mm}$.

  • Ứng dụng: Dùng để căn chỉnh và kiểm tra khe hở giữa các chi tiết gá lắp, khe hở khuôn dập.

3. Tiêu Chuẩn Kỹ Thuật Nghiêm Ngặt Khi Chế Tạo Dưỡng Kiểm

Một thanh dưỡng kiểm chỉ có giá trị khi bản thân nó có độ bền và độ ổn định kích thước vượt thời gian. Do đó, quy trình chế tạo dưỡng kiểm phải tuân thủ các điều kiện khắt khe:

  • Vật liệu cao cấp: Thường sử dụng thép hợp kim chuyên dụng (như SKS3, SKD11) có độ ổn định kích thước cao, hoặc cacbua vonfram (Tungsten Carbide) để chống mài mòn tối đa.

  • Công nghệ xử lý nhiệt (Nhiệt luyện): Dưỡng phải được tôi cứng đạt độ cứng từ 58 – 62 HRC trở lên để không bị biến dạng, trầy xước khi cọ xát với phôi kim loại.

  • Gia công mài dập và siêu tinh: Bề mặt dưỡng phải được gia công trên máy mài chính xác cao và trải qua quá trình đánh bóng đạt độ bóng gương (đạt độ nhám bề mặt $Ra \le 0.1$).

4. Giải Pháp Cung Ứng & Thiết Kế Dưỡng Kiểm Theo Bản Vẽ Tại VNSEIKO

Hiểu được tầm quan trọng của việc kiểm soát chất lượng trong chuỗi cung ứng toàn cầu, VNSEIKO tự hào mang đến cho quý khách hàng:

  1. Cung ứng dưỡng kiểm chuẩn hãng: Phân phối các dòng dưỡng kiểm trục, dưỡng ren chính hãng đạt tiêu chuẩn quốc tế (JIS, ISO) phục vụ cho các nhà máy sản xuất.

  2. Thiết kế, chế tạo dưỡng kiểm đặc biệt theo bản vẽ (Custom Gauges): Đối với các chi tiết có biên dạng phức tạp, không thể đo bằng dưỡng tiêu chuẩn, VNSEIKO nhận gia công và chế tạo các loại Đồ gá kiểm (Checking Jig / Inspection Fixture) đo biên dạng độc quyền cho từng mã linh kiện của khách hàng.

  3. Cam kết chất lượng đầu ra: Toàn bộ dưỡng kiểm do VNSEIKO cung cấp đều có thể đem đi hiệu chuẩn (Calibration) tại các trung tâm đo lường uy tín quốc tế, đảm bảo đầy đủ chứng nhận chất lượng trước khi đưa vào dây chuyền sản xuất.
