Trong ngành chế tạo khuôn mẫu (đặc biệt là khuôn dập) và thiết kế máy tự động hóa, bộ dẫn hướng đóng vai trò then chốt trong việc đảm bảo độ chính xác của các chuyển động tịnh tiến. Các dòng MYJP, MJKP, MYAP và MYKP là những tiêu chuẩn phổ biến nhờ khả năng chịu tải và độ bền cao.

1. Tổng quan về các dòng sản phẩm

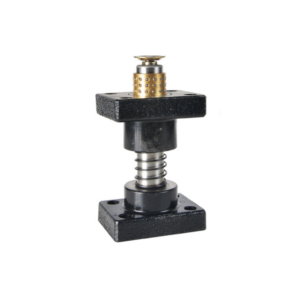

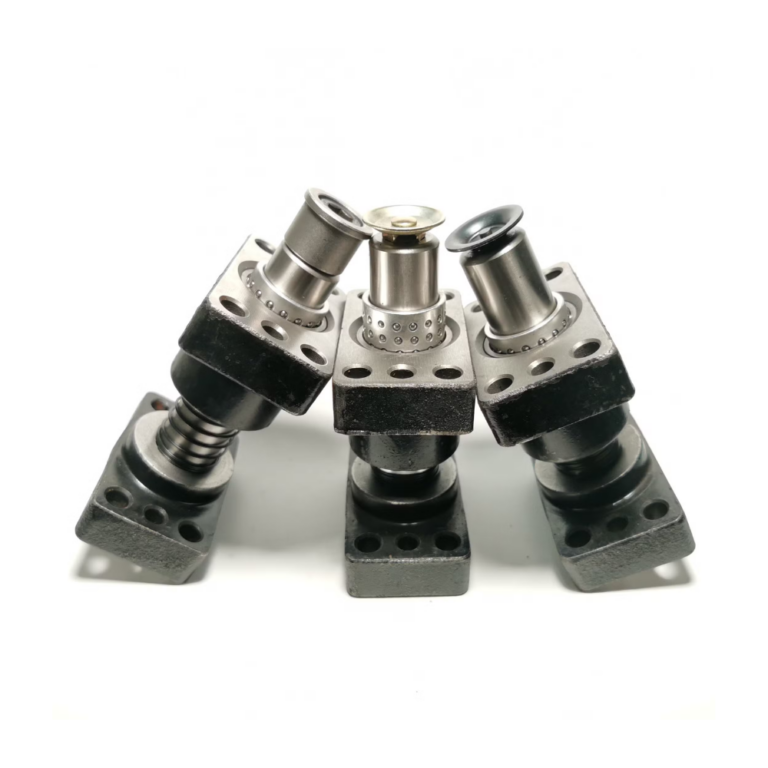

Các mã sản phẩm này thường thuộc hệ thống linh kiện tiêu chuẩn (như chuẩn Misumi hoặc tương đương), được cấu tạo từ ba thành phần chính: Thân khối (Holder/Housing), Bạc dẫn hướng (Bushings) và Trục dẫn hướng (Guide Posts).

Phân loại đặc tính kỹ thuật:

• MYJP / MJKP: Thường là dòng bộ dẫn hướng có thiết kế nhỏ gọn, tối ưu cho các không gian hẹp. Chúng thường sử dụng cơ chế dẫn hướng bằng bạc đồng tự bôi trơn hoặc bạc bi tùy chọn.

• MYAP / MYKP: Đây là các dòng bộ dẫn hướng loại “Heavy Duty” hoặc loại có mặt bích/gá đặt chắc chắn hơn, phù hợp cho các cụm khuôn dập lớn hoặc các cánh tay robot công nghiệp cần độ cứng vững cao.

2. So sánh chi tiết cơ chế dẫn hướng

Việc lựa chọn mã sản phẩm phụ thuộc lớn vào kiểu bạc dẫn hướng bên trong:

Loại dẫn hướng	Đặc điểm	Ưu điểm	Nhược điểm
Bạc Bi (Ball Bearing)	Sử dụng các viên bi thép chạy trong vòng cách.	Ma sát cực thấp, tốc độ chuyển động nhanh, độ chính xác cao.	Khả năng chịu tải va đập kém hơn bạc trượt.
Bạc Trượt (Plain/Slide)	Thường là bạc đồng có hạt graphite tự bôi trơn.	Chịu tải trọng nặng, chống rung tốt, bền trong môi trường khắc nghiệt.	Ma sát cao hơn bạc bi, tốc độ chuyển động trung bình.

• Dòng MYJP/MYKP thường có tùy chọn tích hợp bạc bi để dùng cho các máy chạy tốc độ cao.

• Dòng MYAP thường ưu tiên sự chắc chắn, gá đặt cố định để chống lại lực ngang lớn.

3. Thông số kỹ thuật cần lưu ý khi lựa chọn

Khi tra cứu hoặc đặt hàng các bộ dẫn hướng này, kỹ sư cần xác định rõ:

1. Đường kính trục (D): Phổ biến từ 10mm đến 50mm tùy tải trọng.

2. Hành trình (Stroke): Khoảng cách di chuyển tối đa mà bộ dẫn hướng cho phép.

3. Kiểu lắp đặt:

   • Lắp ngang hay lắp đứng.

   • Cố định bằng bu lông từ phía trên hay phía dưới thân khối.

4. Vật liệu: Thép S45C (cho thân) và thép hợp kinh cứng SUJ2 (cho trục dẫn hướng) để đảm bảo không bị biến dạng sau hàng triệu chu kỳ hoạt động.

4. Ứng dụng thực tế

• Trong khuôn dập (Press Die): Giữ cho chày và cối luôn đồng tâm tuyệt đối, tránh tình trạng mẻ lưỡi cắt do lệch tâm. Các dòng MYAP/MYKP thường được dùng trong các bộ khuôn dập liên hoàn (Progressive Die).

• Trong máy đóng gói và lắp ráp: Sử dụng để dẫn hướng cho các cụm đầu hút chân không, xylanh khí nén hoặc các bộ phận cấp phôi tự động.

• Thiết kế Jig/Fixture: Làm cơ cấu trượt cho các đồ gá kiểm tra hoặc đồ gá gia công cơ khí chính xác.

5. Hướng dẫn bảo trì để kéo dài tuổi thọ

Mặc dù nhiều dòng (như loại có hạt graphite) được quảng cáo là tự bôi trơn, nhưng trong môi trường công nghiệp Việt Nam (nhiều bụi bẩn và độ ẩm), bạn nên:

• Vệ sinh định kỳ: Lau sạch bụi kim loại bám trên trục dẫn hướng.

• Bôi trơn bổ sung: Sử dụng mỡ chịu nhiệt nhẹ cho các dòng bạc bi để giảm thiểu mài mòn.

• Kiểm tra độ rơ: Nếu thấy xuất hiện độ rơ lắc (clearance) vượt quá tiêu chuẩn cho phép (thường > 0.02mm), cần thay thế bạc dẫn hướng ngay để tránh làm hỏng toàn bộ hệ thống khuôn.
