Bạc tự bôi trơn có vai – Cấu tạo, ứng dụng và yêu cầu kỹ thuật khi lựa chọn

Bạc tự bôi trơn có vai là một dạng bạc trượt sử dụng vật liệu nền kim loại kết hợp chất bôi trơn rắn. Sản phẩm được lựa chọn cho các cơ cấu dẫn hướng, cụm trượt và vị trí lắp ghép cần kiểm soát chuyển động tương đối giữa trục với bạc.

Để bạc làm việc phù hợp, cần xác định đúng kích thước, dung sai lắp ghép, vật liệu và điều kiện vận hành. VNSEIKO tiếp nhận yêu cầu về bạc có vai và chi tiết cơ khí theo bản vẽ, phục vụ chế tạo mới hoặc thay thế trong thiết bị.

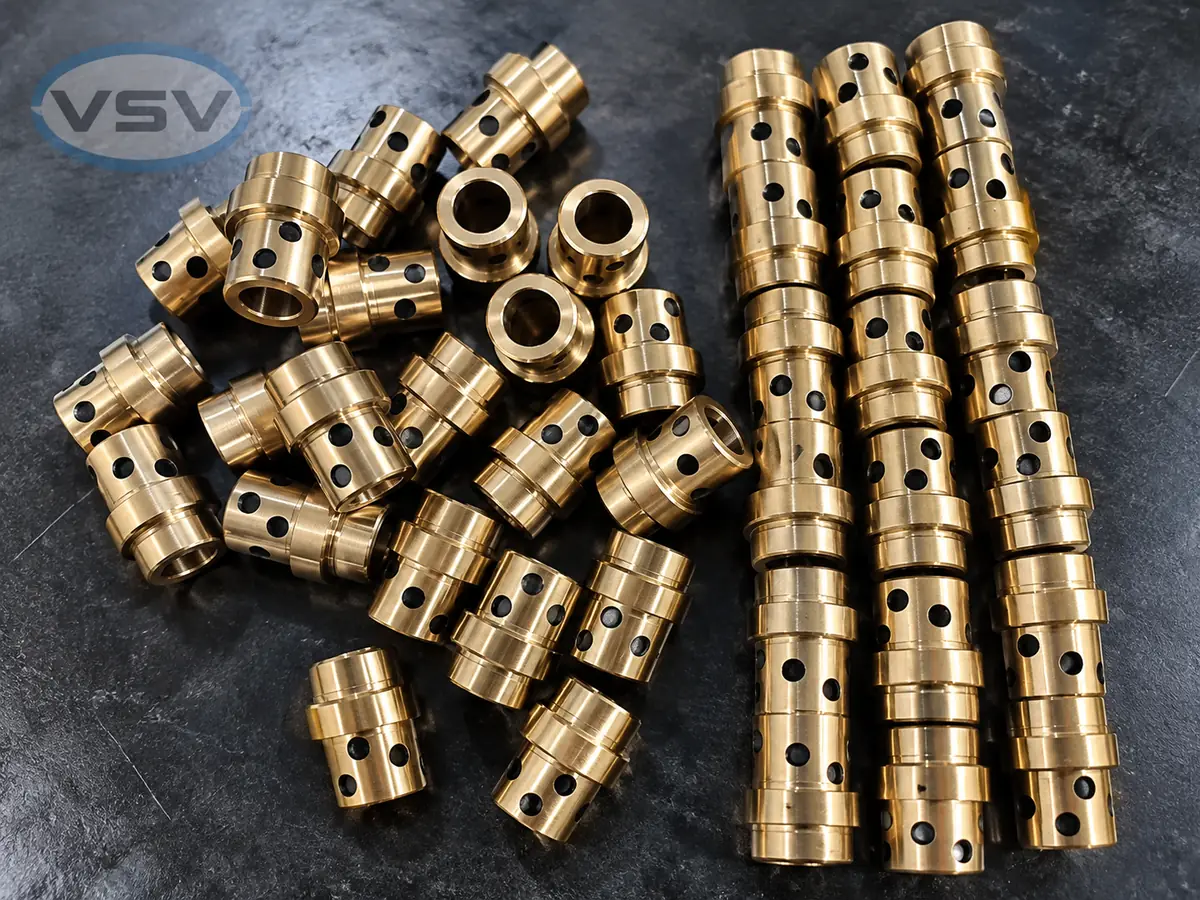

1. Cấu tạo của bạc tự bôi trơn có vai

Thân bạc

Thân bạc có dạng trụ rỗng. Đường kính trong tạo bề mặt làm việc với trục hoặc chốt; đường kính ngoài phục vụ lắp vào thân máy, tấm khuôn hoặc chi tiết giữ bạc.

Kích thước và dung sai của hai bề mặt này cần được xác định theo phương án lắp ráp. Yêu cầu tại bề mặt lắp cố định có thể khác với bề mặt có chuyển động trượt.

Phần vai

Phần vai có đường kính lớn hơn thân bạc, tạo mặt chặn theo phương dọc trục trong kết cấu phù hợp. Khi thiết kế và gia công, cần kiểm soát đường kính vai, chiều dày vai và quan hệ giữa mặt vai với trục tâm của bạc.

Vai bạc cần được lắp đúng với mặt tựa của chi tiết đối ứng. Nếu mặt vai tham gia chịu tải, yêu cầu này phải được thể hiện trong bản vẽ và điều kiện sử dụng.

Chất bôi trơn rắn

Các vị trí cấy chất bôi trơn rắn được bố trí theo thiết kế để hỗ trợ bôi trơn tại vùng tiếp xúc làm việc.

Vật liệu nền và thành phần chất bôi trơn có thể khác nhau giữa các dòng sản phẩm. Vì vậy, màu sắc hoặc hình ảnh bên ngoài chưa đủ để xác định mác hợp kim, độ cứng hay giới hạn tải trọng.

2. Vai trò của cơ chế tự bôi trơn

Chất bôi trơn rắn hỗ trợ giảm ma sát giữa các bề mặt tiếp xúc, giúp giảm nhu cầu bổ sung dầu mỡ trong điều kiện làm việc phù hợp với thiết kế sản phẩm.

Đặc điểm này có thể hữu ích tại những vị trí khó tiếp cận để bảo dưỡng hoặc trong các cơ cấu có chuyển động tịnh tiến, dao động và đóng mở lặp lại.

Tuy nhiên, yêu cầu bôi trơn ban đầu, bổ sung dầu mỡ và kiểm tra định kỳ cần tuân theo hướng dẫn của từng dòng bạc. Không nên hiểu “tự bôi trơn” là có thể sử dụng trong mọi điều kiện mà không cần bảo dưỡng.

3. Những thông số cần xác định trước khi đặt hàng

Kích thước hình học

Một bản vẽ bạc có vai nên thể hiện đầy đủ:

Đường kính trong.
Đường kính ngoài của thân.
Chiều dài tổng và chiều dài phần thân.
Đường kính vai và chiều dày vai.
Vị trí rãnh, bậc, cạnh vát hoặc đặc điểm khác nếu có.

Việc phân biệt chiều dài tổng với chiều dài thân giúp tránh sai quy cách khi gia công và lắp ráp.

Dung sai lắp ghép

Dung sai cần được lựa chọn theo chức năng của từng bề mặt. Đối với vị trí lắp cố định, cần xem xét phương án giữ bạc và kích thước lỗ lắp. Đối với bề mặt trượt, cần xác định khe hở phù hợp với trục đối ứng và điều kiện vận hành.

Không nên áp dụng một mức dung sai hoặc một khe hở chung cho tất cả kích thước và ứng dụng.

Chất lượng bề mặt và yêu cầu hình học

Tùy bản vẽ, các yêu cầu kiểm tra có thể gồm:

Độ nhám bề mặt lỗ và thân bạc.
Độ đồng tâm hoặc độ đồng trục giữa các bề mặt.
Độ vuông góc của mặt vai với trục tâm.
Chất lượng cạnh và việc xử lý ba via.

Những yêu cầu này cần được thống nhất trước khi sản xuất để làm cơ sở nghiệm thu.

Vật liệu và điều kiện làm việc

Khách hàng nên cung cấp thông tin về tải trọng, tốc độ chuyển động, nhiệt độ, môi trường và chế độ làm việc. Đây là cơ sở để lựa chọn vật liệu nền và loại chất bôi trơn rắn phù hợp.

Các thông số như tải cho phép, tốc độ cho phép và nhiệt độ sử dụng cần được xác nhận theo tài liệu kỹ thuật của đúng mã sản phẩm.

4. Ứng dụng của bạc tự bôi trơn có vai

Tùy thiết kế, bạc có thể được sử dụng trong:

Cụm dẫn hướng khuôn và thiết bị cơ khí.
Đồ gá, cơ cấu định vị có bộ phận chuyển động.
Cụm trượt và cơ cấu chuyển động tịnh tiến.
Các vị trí trục hoặc chốt làm việc với bạc trượt.
Bộ phận thay thế trong quá trình sửa chữa, bảo dưỡng máy.

Khi thay bạc cũ, cần kiểm tra cả trục, lỗ lắp và các bề mặt liên quan. Việc chỉ sao chép kích thước của chi tiết đã mòn có thể dẫn đến quy cách thay thế chưa phù hợp.

5. Lưu ý khi lắp đặt và sử dụng

Trước khi lắp, cần làm sạch bạc và các chi tiết đối ứng, kiểm tra kích thước và loại bỏ ba via theo yêu cầu.

Trong quá trình lắp ráp, cần bảo vệ bề mặt làm việc và các vị trí cấy chất bôi trơn rắn. Phương pháp lắp phải phù hợp với kết cấu, tránh làm biến dạng bạc hoặc gây hư hỏng bề mặt.

Sau khi lắp, kiểm tra chuyển động của cụm và theo dõi các dấu hiệu bất thường như kẹt, tiếng ồn, nhiệt độ tăng hoặc độ rơ thay đổi. Khi có bất thường, cần kiểm tra nguyên nhân trước khi tiếp tục vận hành.

6. Đặt hàng bạc có vai tại VNSEIKO

VNSEIKO tiếp nhận yêu cầu về bạc có vai, bạc dẫn hướng và chi tiết cơ khí theo bản vẽ. Để trao đổi kỹ thuật và nhận báo giá, quý khách vui lòng cung cấp:

Bản vẽ PDF, CAD hoặc mã sản phẩm.
Kích thước, dung sai và yêu cầu độ nhám.
Vật liệu và yêu cầu xử lý nếu có.
Điều kiện làm việc của cụm lắp.
Số lượng và thời gian giao hàng mong muốn.

Trường hợp chỉ có mẫu hoặc ảnh, các thông số còn thiếu cần được xác nhận trước khi chốt quy cách sản xuất.
