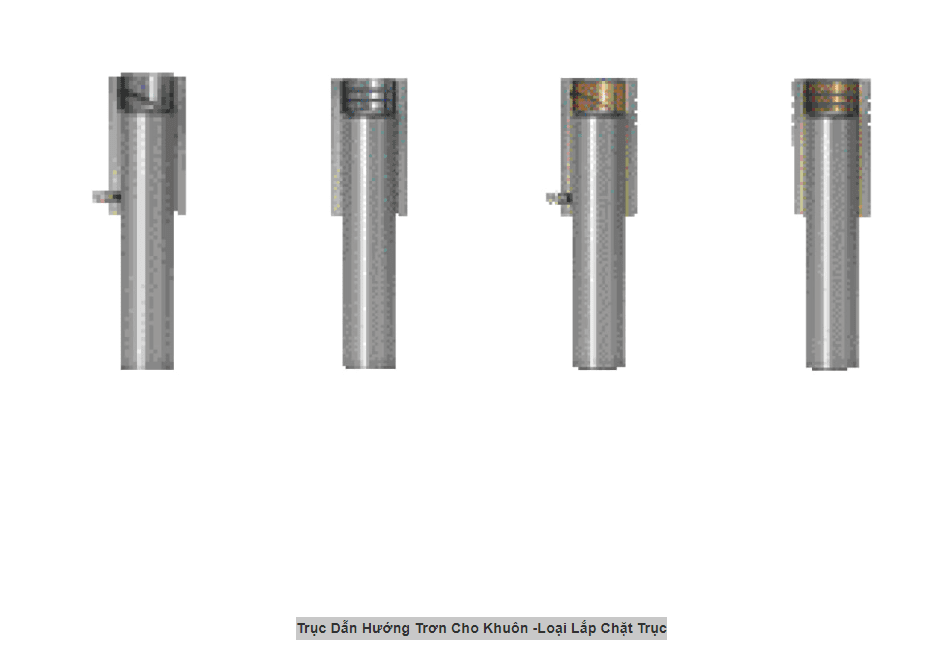

TRỤC DẪN HƯỚNG TRƠN LOẠI LẮP CHẶT: SỰ LỰA CHỌN PHỔ BIẾN VÀ BỀN BỈ

Trong kết cấu khuôn nhựa và khuôn đột dập, Trục dẫn hướng trơn (Straight Guide Pins) là linh kiện cơ bản nhưng đóng vai trò quyết định đến độ chính xác của sản phẩm. Với thiết kế thân trụ thẳng hoàn toàn và cơ chế lắp chặt (Press-fit), loại trục này mang lại sự đồng tâm tuyệt đối và khả năng chịu tải trọng hướng tâm cực tốt trong suốt quá trình vận hành khuôn.

1. Đặc điểm thiết kế của Trục dẫn hướng trơn

Khác với loại có vai, trục dẫn hướng trơn có đường kính đồng nhất trên toàn bộ chiều dài:

• Kiểu dáng: Thân trụ thẳng, không có gờ (vai), giúp tiết kiệm diện tích lắp đặt trên tấm khuôn.

• Cơ chế lắp chặt: Phần đế trục được gia công với dung sai lắp chặt (thường là p6 hoặc m6), yêu cầu sử dụng máy ép thủy lực để đưa trục vào lỗ khuôn.

• Đầu trục: Được gia công bo tròn hoặc vát cạnh (chamfer) để giúp việc bắt đầu dẫn hướng vào bạc dễ dàng và mượt mà hơn.

2. Thông số kỹ thuật vượt trội tại VNSEIKO

Sản phẩm của chúng tôi được tối ưu hóa để đối mặt với môi trường sản xuất cường độ cao:

3. Ưu điểm khi sử dụng Trục dẫn hướng lắp chặt

1. Độ vững chắc tuyệt đối: Sau khi được ép chặt vào tấm khuôn, trục gần như trở thành một khối thống nhất với khuôn, không có độ rơ lắc, chịu được lực xô ngang lớn.

2. Tiết kiệm không gian: Thiết kế thẳng cho phép bố trí các trục gần nhau hoặc gần sát biên dạng sản phẩm, giúp tối ưu kích thước bộ khuôn.

3. Chi phí tối ưu: Quy trình gia công đơn giản hơn loại có vai, mang lại mức giá cạnh tranh cho các dự án khuôn mẫu phổ thông.

4. Tuổi thọ cao: Lớp bề mặt siêu cứng giúp trục không bị trầy xước khi ma sát liên tục với bạc đồng hoặc bạc bi.

4. Ứng dụng phổ biến

Trục dẫn hướng trơn lắp chặt là linh kiện “huyết mạch” trong:

• Khuôn nhựa: Dẫn hướng cho các tấm khuôn chính hoặc hệ thống tấm đẩy sản phẩm.

• Khuôn đột dập phổ thông: Sử dụng cho các bộ đế khuôn (die sets) tiêu chuẩn.

• Máy tự động hóa: Làm trục trượt dẫn hướng cho các cơ cấu tịnh tiến đơn giản.
