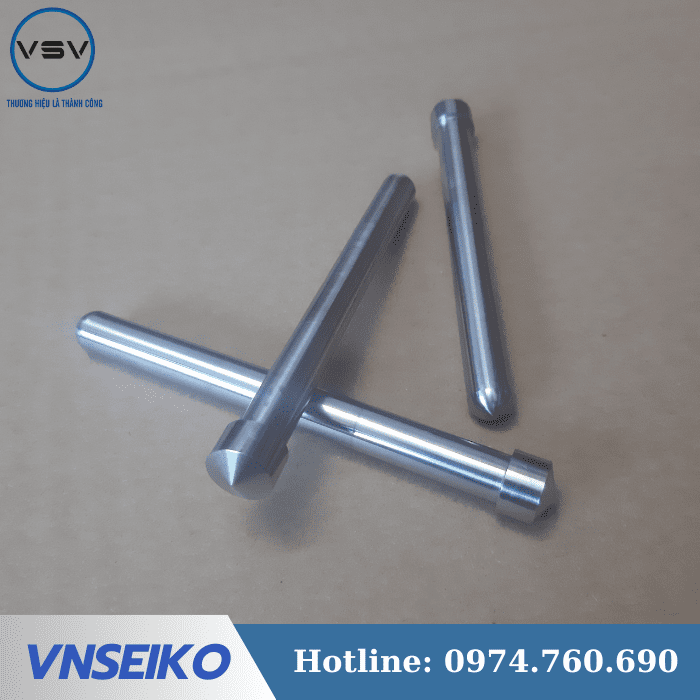

CHỐT XIÊN (ANGULAR PINS) – GIẢI PHÁP VẬN HÀNH CON TRƯỢT MƯỢT MÀ TRONG KHUÔN MẪU

Trong kết cấu khuôn ép nhựa và khuôn đúc áp lực, việc tạo ra các chi tiết có hốc (undercut) đòi hỏi hệ thống con trượt (slider) phải vận hành chính xác. Chốt xiên (Angular Pins) chính là linh kiện then chốt điều khiển sự chuyển động tịnh tiến của con trượt, quyết định sự thành công của quy trình tách khuôn. VN SEIKO cung cấp các dòng chốt xiên chất lượng cao, đảm bảo sự bền bỉ và độ ổn định tuyệt đối cho bộ khuôn của bạn.

1. Vai trò của Chốt xiên trong kết cấu khuôn

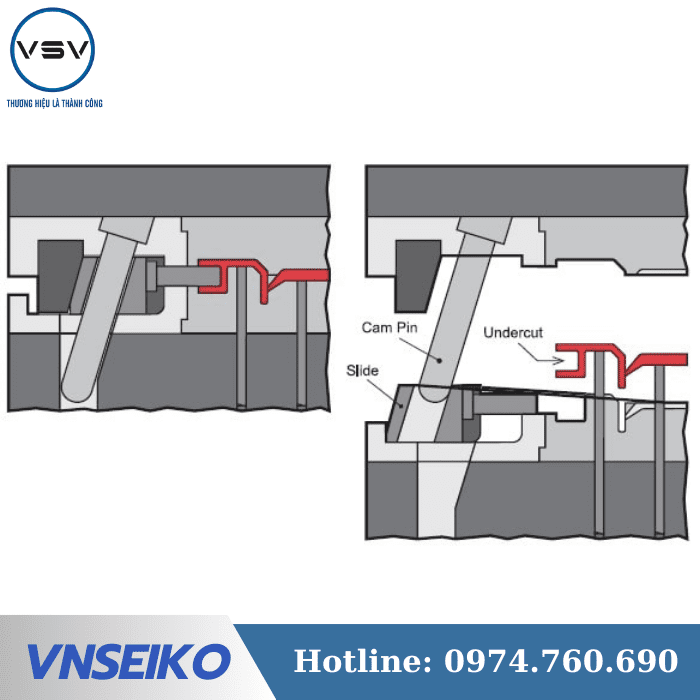

Chốt xiên được lắp cố định vào một phía của khuôn (thường là phía khuôn cái) và nghiêng một góc nhất định. Khi khuôn mở ra hoặc đóng lại, chốt xiên sẽ tác động lực lên con trượt, biến chuyển động đóng/mở khuôn thành chuyển động ngang của con trượt:

• Tách undercut: Giúp lấy sản phẩm có các biên dạng lồi lõm ở mặt bên ra khỏi khuôn một cách dễ dàng.

• Định vị chính xác: Đảm bảo con trượt về đúng vị trí trước khi quá trình ép phun bắt đầu.

2. Đặc điểm kỹ thuật vượt trội của Chốt xiên tại VN SEIKO

Sản phẩm chốt xiên của chúng tôi được chế tạo để chịu đựng áp lực và ma sát cực lớn:

• Vật liệu thép hợp kim chuyên dụng: Thường được làm từ thép SKD61 hoặc SUJ2, có khả năng chịu nhiệt và chịu lực va đập cao.

• Nhiệt luyện chân không hiện đại: Sản phẩm đạt độ cứng bề mặt từ 58 – 62 HRC nhưng vẫn giữ được độ dẻo dai ở lõi, giúp chốt không bị gãy giòn dưới tác động của lực ngang.

• Bề mặt mài bóng tinh xảo: Độ bóng bề mặt cao giúp giảm thiểu tối đa ma sát giữa chốt xiên và lỗ con trượt, ngăn ngừa tình trạng kẹt khuôn hoặc trầy xước linh kiện.

• Gia công vát đầu chính xác: Đầu chốt được vát góc tỉ mỉ, giúp việc bắt đầu tiếp xúc với con trượt trở nên mượt mà, giảm rung chấn.

3. Phân loại Chốt xiên phổ biến

Tại VN SEIKO, chúng tôi cung cấp đầy đủ các loại chốt xiên theo tiêu chuẩn quốc tế (MISUMI, DME, HASCO…):

• Chốt xiên có vai (Shoulder Type): Giúp định vị chắc chắn trên tấm khuôn, chống trồi chốt.

• Chốt xiên không vai (Straight Type): Tiết kiệm diện tích, linh hoạt trong lắp đặt.

• Chốt xiên gia công theo yêu cầu: Tùy chỉnh góc nghiêng ($\alpha$), đường kính thân ($D$) và chiều dài ($L$) theo bản vẽ riêng của khách hàng.

4. Lưu ý kỹ thuật khi sử dụng

Để hệ thống chốt xiên vận hành bền bỉ, VN SEIKO khuyến nghị các kỹ sư lưu ý:

1. Góc nghiêng ($\alpha$): Thường dao động từ 10° đến 25°. Góc nghiêng quá lớn sẽ gây lực tác động ngang mạnh, dễ làm cong hoặc gãy chốt.

2. Độ rơ lắp ghép: Cần tính toán độ hở phù hợp giữa chốt xiên và lỗ con trượt để tránh kẹt khi giãn nở nhiệt.

3. Bôi trơn: Sử dụng mỡ chịu nhiệt chuyên dụng để tăng tuổi thọ bề mặt tiếp xúc.

5. Tại sao nên chọn mua Chốt xiên tại VN SEIKO?

Công ty TNHH VN SEIKO cam kết mang lại giải pháp linh kiện khuôn mẫu tối ưu:

• ✅ Chất lượng chuẩn xác: Từng chi tiết được kiểm soát dung sai ngặt nghèo.

• ✅ Giá thành cạnh tranh: Phân phối trực tiếp, tối ưu chi phí cho khách hàng.

• ✅ Tư vấn chuyên sâu: Hỗ trợ giải pháp cho các bộ khuôn có kết cấu phức tạp.

• ✅ Giao hàng hỏa tốc: Đáp ứng kịp thời tiến độ lắp ráp khuôn của quý khách.
