CHỐT DẪN HƯỚNG KHUÔN MẪU: “CHÌA KHÓA” CHO SỰ ĐỒNG TÂM TUYỆT ĐỐI

Trong kết cấu khuôn nhựa và khuôn đột dập, Chốt dẫn hướng (Guide Pins) đóng vai trò là chi tiết định vị quan trọng nhất. Nhiệm vụ của chúng là đảm bảo hai nửa khuôn (khuôn trên và khuôn dưới) luôn khớp nhau với độ chính xác tuyệt đối trong mỗi chu kỳ đóng mở. Chỉ cần một sai lệch nhỏ ở chốt dẫn hướng cũng có thể dẫn đến hiện tượng mẻ chày, hỏng cối hoặc tạo ra sản phẩm lỗi (bavia, lệch tâm)..

1. Phân loại Chốt dẫn hướng phổ biến

Tùy vào kết cấu bộ khuôn, chốt dẫn hướng được chia thành các loại chính:

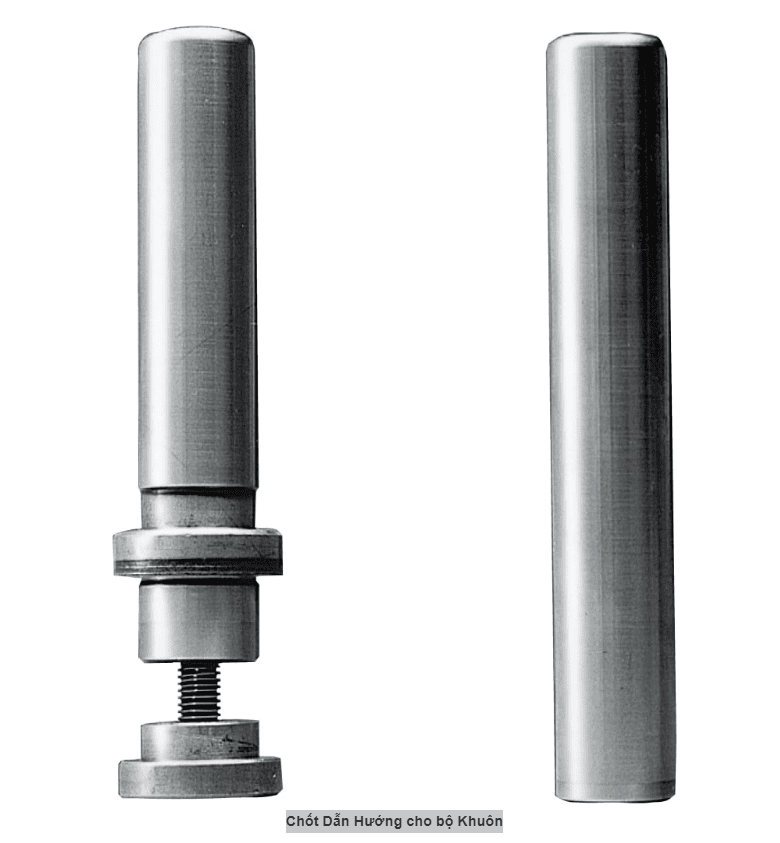

• Chốt dẫn hướng trơn (Straight Guide Pins): Thân hình trụ thẳng đồng nhất, thường được lắp ép (press-fit) vào tấm khuôn.

• Chốt dẫn hướng có vai (Stepped/Flanged Guide Pins): Có phần đế lớn hơn phần thân, giúp định vị chiều sâu lắp chốt chính xác và chịu lực va đập tốt hơn.

• Chốt dẫn hướng có rãnh dầu: Bề mặt chốt được gia công các rãnh xoắn hoặc rãnh dọc để giữ dầu bôi trơn, giảm ma sát khi trượt trong bạc.

• Chốt dẫn hướng cho tấm đẩy (Ejector Guide Pins): Dành riêng cho việc dẫn hướng hệ thống giàn đẩy sản phẩm trong khuôn nhựa.

2. Đặc tính kỹ thuật vượt trội tại VNSEIKO

Sản phẩm chốt dẫn hướng của chúng tôi đạt các tiêu chuẩn khắt khe nhất của ngành cơ khí chính xác:

• Vật liệu: Thép SUJ2 (thép vòng bi) hoặc 20Cr thấm carbon, giúp lõi chốt dẻo dai nhưng bề mặt cực cứng.

• Độ cứng bề mặt: Đạt 58 – 62 HRC, chống trầy xước và chống mài mòn tối đa khi ma sát với bạc dẫn hướng.

• Độ bóng bề mặt ($Ra$): Được mài bóng gương đạt $0.2 \mu m – 0.4 \mu m$, giúp quá trình đóng mở khuôn êm ái, không gây rung lắc.

• Dung sai kích thước: Kiểm soát chặt chẽ ở mức $g6$ hoặc $h6$, đảm bảo độ hở lắp ghép hoàn hảo với bạc bi hoặc bạc đồng.

3. Tại sao chốt dẫn hướng lại quyết định tuổi thọ khuôn?

• Bảo vệ linh kiện cắt: Trong khuôn đột dập, chốt dẫn hướng giữ cho chày và cối không bị chạm vào nhau, tránh mẻ lưỡi cắt.

• Duy trì độ bóng sản phẩm: Trong khuôn nhựa, chốt giúp các mặt phân khuôn khít tuyệt đối, ngăn chặn tình trạng tràn nhựa tạo ra bavia (flash).

• Giảm chi phí sửa chữa: Một hệ thống dẫn hướng chuẩn xác giúp giảm tải trọng lên các linh kiện khác, hạn chế hỏng hóc bất ngờ.
