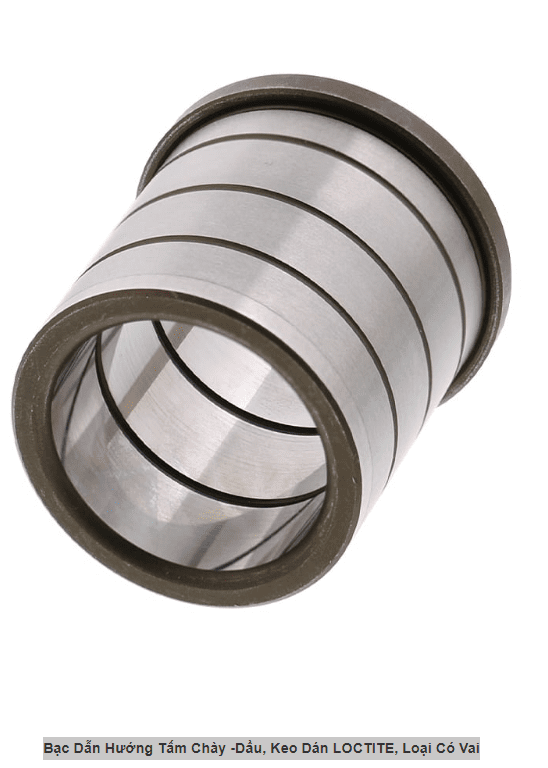

BẠC DẪN HƯỚNG TẤM CHÀY (CÓ VAI – TIẾP DẦU): GIẢI PHÁP LẮP KEO LOCTITE CHỐNG BIẾN DẠNG KHUÔN

Trong công nghệ chế tạo khuôn đột dập liên hoàn, việc duy trì độ chính xác của tấm chặn phôi (Stripper Plate) là cực kỳ quan trọng. Phương pháp lắp ép (Press-fit) truyền thống thường gây ra ứng suất nội tại làm cong vênh tấm khuôn. Bạc dẫn hướng tấm chày loại có vai, tiếp dầu, lắp bằng keo Loctite là giải pháp kỹ thuật tiên tiến giúp loại bỏ hoàn toàn nhược điểm này, đồng thời đảm bảo khả năng bôi trơn tối ưu cho các hành trình dập tốc độ cao.

Tại VN SEIKO, chúng tôi cung cấp dòng bạc dẫn hướng chuẩn xác (tương đương mã MISUMI SGB, SGBR…) đáp ứng các tiêu chuẩn khắt khe về dung sai và độ bền.

1. Đặc điểm cấu tạo đột phá

Sản phẩm là sự kết hợp của ba yếu tố kỹ thuật then chốt:

• Loại có vai (Flanged type): Thiết kế vai giúp bạc tự định vị độ sâu chính xác trên tấm khuôn và chịu được lực va đập dọc trục, ngăn ngừa hiện tượng bạc bị đẩy ngược khi máy vận hành.

• Rãnh dẫn dầu (Oil Grooves): Mặt trong của bạc được gia công các rãnh dầu hình xoắn ốc hoặc hình số 8. Cơ chế này cho phép dầu bôi trơn lưu thông liên tục, tạo màng dầu bảo vệ giữa bạc và trục dẫn hướng, giúp giảm nhiệt và chống cháy bạc.

• Lắp ghép bằng keo (Loctite Adhesive Mount): Thay vì gia công lỗ lắp chặt để ép bạc vào, phương pháp này sử dụng độ hở nhỏ và cố định bằng keo Loctite chuyên dụng. Đây là “bí quyết” để giữ cho tấm khuôn phẳng tuyệt đối.

2. Thông số kỹ thuật tiêu chuẩn tại VN SEIKO

3. Ưu điểm vượt trội khi sử dụng phương pháp lắp keo

Việc sử dụng bạc dẫn hướng lắp bằng keo Loctite mang lại những lợi ích trực tiếp cho nhà làm khuôn:

1. Triệt tiêu ứng suất dư: Không có lực ép cơ học tác động lên tấm khuôn, giúp tấm Stripper không bị biến dạng, đảm bảo độ chính xác cho các chi tiết dập mỏng.

2. Căn chỉnh linh hoạt: Kỹ sư có thể điều chỉnh nhẹ độ đồng tâm giữa các lỗ bạc trước khi keo khô, đảm bảo hệ thống dẫn hướng trơn tru nhất.

3. Bôi trơn chủ động: Hệ thống rãnh dầu cho phép người vận hành dễ dàng bổ sung dầu bôi trơn, cực kỳ phù hợp cho các dòng khuôn dập tốc độ cao (High-speed Stamping).

4. Độ bền cao: Thép SUJ2 mài bóng giúp giảm ma sát tối đa, kéo dài tuổi thọ trục và bạc lên gấp nhiều lần.

4. Ứng dụng thực tế

Bạc dẫn hướng tiếp dầu lắp keo được ưu tiên sử dụng trong:

• Khuôn dập liên hoàn (Progressive Dies): Sản xuất linh kiện điện tử, chân Connector, vỏ pin.

• Khuôn dập chính xác: Các bộ khuôn có tấm khuôn mỏng hoặc diện tích lớn, nơi mà độ phẳng là yếu tố tiên quyết.

• Thiết bị tự động hóa: Các cơ cấu trượt dẫn hướng yêu cầu bôi trơn liên tục và độ rơ lắc thấp.
