PIN ĐẨY KHUÔN MẪU (EJECTOR PIN): TIÊU CHUẨN CHẤT LƯỢNG VÀ QUY CÁCH PHỔ BIẾN

Pin đẩy (hay còn gọi là Ty đẩy) là linh kiện quan trọng bậc nhất trong hệ thống đẩy của khuôn ép nhựa và khuôn đúc áp lực. Chức năng chính của pin đẩy là tác động lực để tách sản phẩm ra khỏi lòng khuôn sau khi quá trình làm nguội kết thúc.

Tại VNSEIKO, chúng tôi cung cấp các dòng pin đẩy chất lượng cao, đáp ứng các tiêu chuẩn khắt khe nhất của ngành khuôn mẫu hiện nay.

1. Các loại Pin đẩy phổ biến tại VNSEIKO

Để đáp ứng đa dạng kết cấu khuôn, chúng tôi cung cấp đầy đủ các dòng sản phẩm:

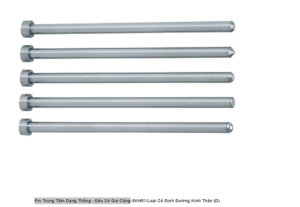

• Pin đẩy thẳng (Straight Ejector Pins): Loại phổ biến nhất với đường kính thân đồng nhất.

• Pin ống (Ejector Sleeves): Dùng để đẩy các vị trí có dạng hình trụ tròn hoặc các vị trí cần đẩy bao quanh lõi (core).

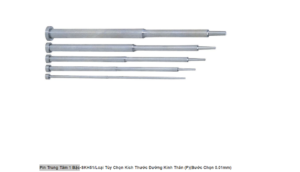

• Pin bậc (Step Pins): Thiết kế có phần đầu nhỏ dần để phù hợp với các chi tiết sản phẩm siêu nhỏ hoặc vị trí hẹp.

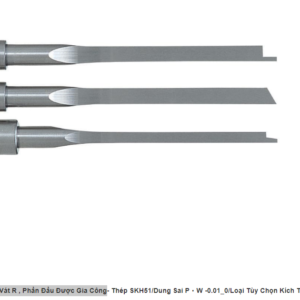

• Pin dẹt (Flat Ejector Pins): Sử dụng cho các vị trí sườn, gân (rib) của sản phẩm nhựa, nơi không thể đặt pin tròn.

2. Vật liệu và Độ cứng tiêu chuẩn

Chất lượng của pin đẩy quyết định đến tuổi thọ của khuôn. Sản phẩm của chúng tôi được sản xuất từ những mác thép chuyên dụng:

• Thép SKD61 (Hot Work Die Steel): Có khả năng chịu nhiệt cực tốt, độ bền cao. Thường được tôi chân không và xử lý nitơ bề mặt.

  • Độ cứng bề mặt: HV 900 – 1100

  • Độ cứng lõi: 40 – 45 HRC

• Thép SKH51 (High Speed Steel): Dùng cho các loại pin đẩy kích thước nhỏ, yêu cầu độ dẻo dai và chống gãy tuyệt vời.

• Thép SUJ2 (Bearing Steel): Lựa chọn kinh tế cho các dòng khuôn thông thường.

3. Ưu điểm nổi bật của Pin đẩy VNSEIKO

1. Độ chính xác Micromet: Dung sai đường kính đạt chuẩn g6 hoặc h6, đảm bảo kín khít, không gây bavia (flash) sản phẩm.

2. Chống mài mòn & Chịu nhiệt: Công nghệ xử lý bề mặt tiên tiến giúp pin hoạt động liên tục trong môi trường nhiệt độ cao mà không bị kẹt hay biến dạng.

3. Độ bóng bề mặt cao: Pin được mài bóng gương giúp giảm ma sát, bảo vệ lòng khuôn và hỗ trợ thoát sản phẩm dễ dàng hơn.

4. Bảng tra quy cách thông dụng (Tham khảo)

Loại Pin	Đường kính (D)	Chiều dài (L)	Vật liệu
Pin đẩy thẳng	1.0mm – 20mm	100mm – 500mm	SKD61 / SKH51
Pin ống	Theo yêu cầu	100mm – 300mm	SKD61
Pin dẹt	Độ dày từ 0.5mm	Tùy chỉnh	SKD61

(Lưu ý: Chúng tôi nhận gia công pin đẩy phi tiêu chuẩn theo bản vẽ riêng của khách hàng).

5. Tại sao nên chọn mua linh kiện tại VNSEIKO?

• Hàng sẵn kho: Đầy đủ các size tiêu chuẩn, giao hàng ngay trong ngày.

• Chất lượng Nhật Bản: Quy trình kiểm tra nghiêm ngặt bằng các thiết bị đo kiểm hiện đại.

• Giá thành cạnh tranh: Tối ưu chi phí cho đơn vị sản xuất nhờ nguồn hàng trực tiếp
